Szczelność pojazdu opancerzonego jest kluczowym czynnikiem obronnym

Zapewnienie integralności kabiny i ochrony załogi w niebezpiecznych warunkach.

Współczesne zagrożenia, takie jak CBRN (Chemiczne, Biologiczne, Radiologiczne, Nuklearne), operacje desantowe i walka elektroniczna, sprawiają, że nawet niewielka luka strukturalna może zagrozić misji i życiu załogi. Nasza technologia ultradźwiękowa wykrywa wycieki szybko i precyzyjnie, nie uszkadzając sprzętu. Dzięki temu wiemy, że każdy właz, uszczelnienie i spaw pozostają gotowe do realizacji zadania.

Dlaczego szczelność jest kluczowa?

Zagrożenie NBC / CBRN

Zero nieszczelności = zero przenikania

Zapobiegamy przenikaniu śmiertelnych substancji chemicznych, biologicznych lub innych poprzez utrzymanie nadciśnienia w kabinie.

Amfibie / brodzenie

Niezawodne uszczelnienia przy zanurzeniu

Dbamy o idealną szczelność włazów i drzwi podczas przeprawy przez rzeki lub w trakcie operacji lądowania.

Osłona EMI / EMC

Nieszczelność = Naruszenie osłony elektromagnetycznej

Każdy fizyczny wyciek stanowi potencjalne naruszenie zakłóceń EMI/RFI, zagrażając bezpiecznej komunikacji.

Ochrona i trwałość

Wstrząsy i wibracje zużywają uszczelki

Trudne warunki terenowe z czasem pogarszają sprawność uszczelnień. Regularne inspekcje są niezbędne, aby zapobiec krytycznym awariom.

Badanie szczelności pojazdów wojskowych w technologii ultradźwiękowej

Nieniszczące i bezpieczne - bezpieczne dla załogi, bez uszkodzeń sprzętu.
Kierunkowe - precyzyjnie wykrywają niewidoczne mikro-nieszczelności.
Szybkie testy - zapewniają gotowość operacyjną. Test Ruszaj/Stój w ciągu kilku minut.
Niezależne od hałasu - działają w hałaśliwym środowisku (warsztat, hangar).
Mierzalność - progi w dBμV z pełną identyfikacją stanu szczelności.

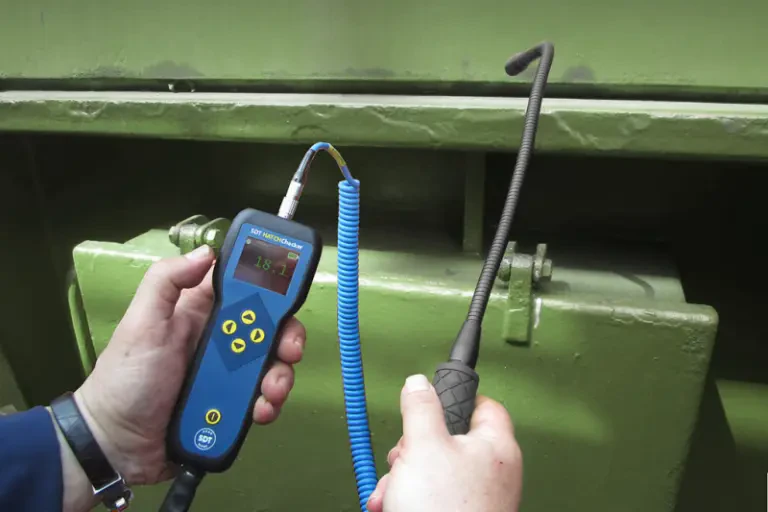

Badania szczelności pojazdów wojskowych w technologii ultradźwiękowej

Badanie szczelności pojazdów - tryb pomiarowy:

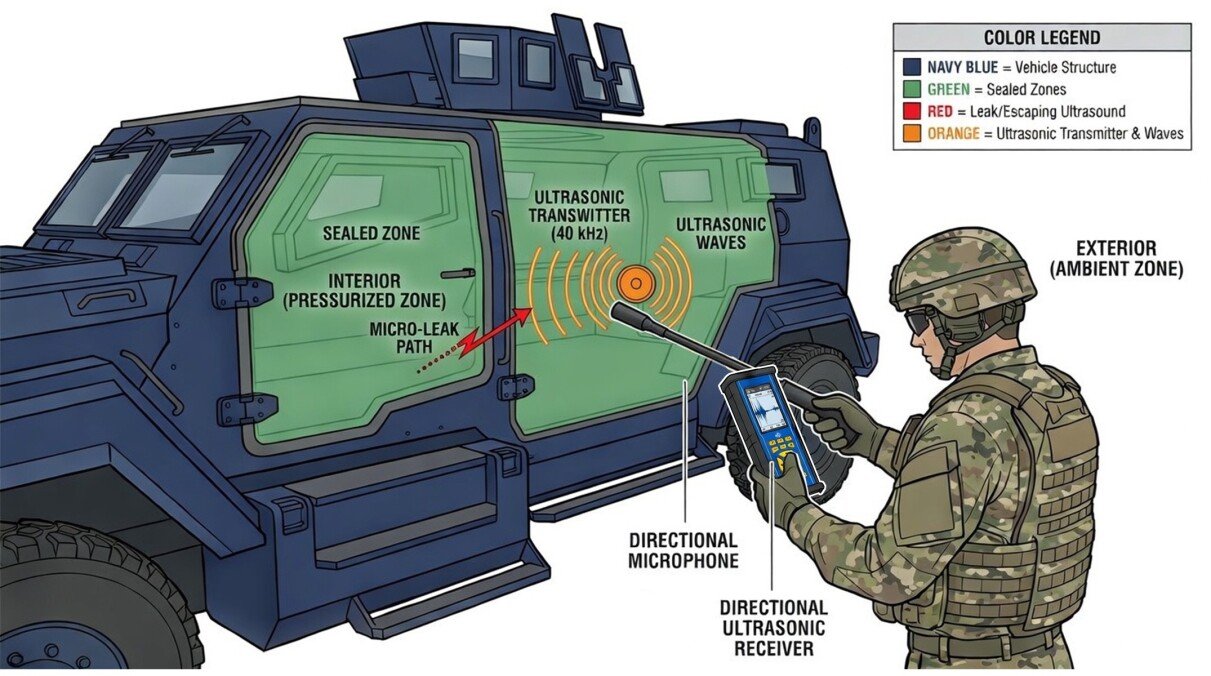

POmiar szczleności w pojeździe wojskowym

1. Pozycjonowanie. Umieszczenie nadajnika 40 kHz (wielokierunkowego) wewnątrz badanej objętości.

2. Uszczelnianie. Całkowite zamknięcie włazów, drzwi i paneli, aby odizolować objętość.

3. Skanowanie. Skrupulatna zewnętrzna inspekcja uszczelek za pomocą odbiornika kierunkowego.

4. Wykrycie. Natychmiastowa identyfikacja: szczyt sygnału (audio/wizualny) wskazujący dokładne miejsce wycieku.

5. Regulacja. Regulacja uszczelnienia i natychmiastowa ponowna kontrola, aby potwierdzić szczelność.

Zakres zastosowań systemów wykrywania nieszczelności w pojazdach wojskowych

Czołgi Bojowe

Abrams, Leopard 2, Leclerc. Szczelność wieżyczki i podwozia.

Bojowe Wozy Piechoty

Opancerzone pojazdy bojowe zapewniające wspólną ochronę załogi.

APC i MRAP

Transportery opancerzone. Wysoka odporność na miny i IED (improwizowane urządzenia wybuchowe).

Pojazdy desantowe

Możliwości przekraczania przeszkód wodnych. Gwarancja zerowego przenikania wody.

Schrony i ciężarówki

Mobilne stanowiska dowodzenia, szpitale polowe i schrony taktyczne.

Kabiny/wieże inżynieryjne

Kabiny inżynieryjne, kopuły, kontenery i wieże komunikacyjne.

Badanie szczelności pojazdów opancerzonych - mierniki

W zależności od wymagań i zakresu zastosowania, do badania szczelności (wykrywania nieszczelności) wojskowych pojazdów opancerzonych, można zastosować jedno z 3 różnych rozwiązań opartych o pomiar ultradźwięków:

Miernik ultradźwięków SDT-340 z Ultranalysis Suite

Zobacz

Wielofunkcyjny miernik ultradźwiękowy SDT-200

Zobacz

Ultradźwiękowy tester szczelności SDT TIGHTChecker

Zobacz
