Pomiar wodoru w praktyce – technologia TCD i jej znaczenie w przemyśle
Pomiar wodoru staje się jednym z kluczowych zagadnień współczesnego przemysłu. W ostatnich latach wodór zyskał ogromne znaczenie jako element transformacji energetycznej, choć w rzeczywistości od dekad wykorzystywany jest w wielu procesach technologicznych. Jego obecność obejmuje cały łańcuch wartości – od produkcji i magazynowania, aż po zastosowania w rafineriach i zakładach petrochemicznych. Wraz z dynamicznym rozwojem technologii wodorowych zmienia się również podejście do analityki procesowej. Pomiar wodoru i jego stężenia nie jest już jedynie zadaniem laboratoryjnym – staje się funkcją inżynieryjną o kluczowym znaczeniu dla bezpieczeństwa i efektywności instalacji wodorowej oraz ochrony elektrolizerów.
Dlaczego pomiar wodoru jest tak trudny?
Specyfika wodoru sprawia, że jego pomiar wiąże się z szeregiem wyzwań technicznych. Najważniejsze z nich to:
• wysoka dyfuzyjność – wodór łatwo przenika przez nawet niewielkie nieszczelności,
• zagrożenie pożarowe – jest bezbarwny, bezwonny i pali się niewidocznym płomieniem,
• wrażliwość na warunki procesu – wynik pomiaru zależy od ciśnienia, temperatury i składu gazu tła.
Dodatkowo, w praktyce wiele problemów nie wynika z samego czujnika, ale z instalacji – np. nieszczelności, objętości martwe czy kondensacja w układzie mogą znacząco zaburzać wyniki pomiarów.
Pomiar wodoru w procesach przemysłowych – dlaczego jest kluczowy?
Współczesny przemysł nie może funkcjonować bez precyzyjnej analityki. Pomiar wodoru pełni tu rolę fundamentalną, wpływając na kilka kluczowych obszarów:
• bezpieczeństwo procesowe – umożliwia wykrywanie wycieków i zapobieganie powstawaniu mieszanin wybuchowych,
• jakość produktu – pozwala kontrolować czystość gazu i spełniać wymagania norm,
• efektywność operacyjna – wspiera optymalizację procesów i redukcję kosztów,
• automatyzację – zapewnia stabilne dane dla systemów sterowania,
• ochronę infrastruktury – minimalizuje ryzyko uszkodzeń i awarii, w tym wspiera ochronę elektrolizerów oraz innych kluczowych elementów instalacji wodorowej.
Dokładny pomiar stężenia wodoru przekłada się bezpośrednio na bezpieczeństwo i przewidywalność procesów przemysłowych.

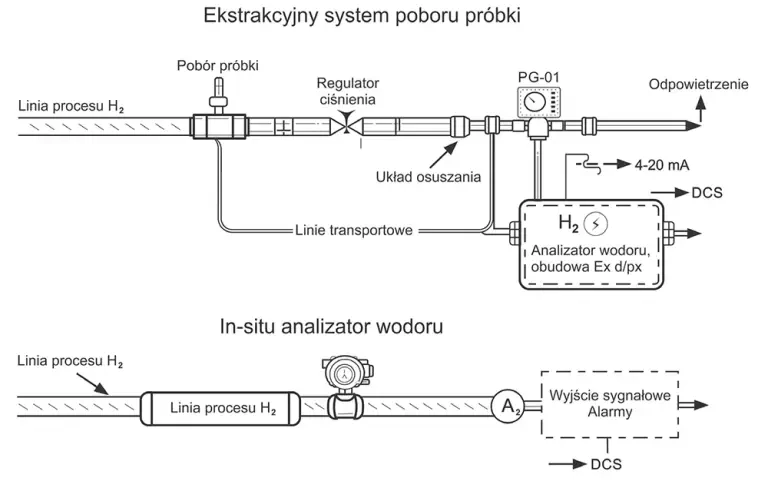

Systemy pomiaru wodoru – in-situ czy ekstrakcyjne?
Pomiar wodoru może być realizowany na dwa sposoby:

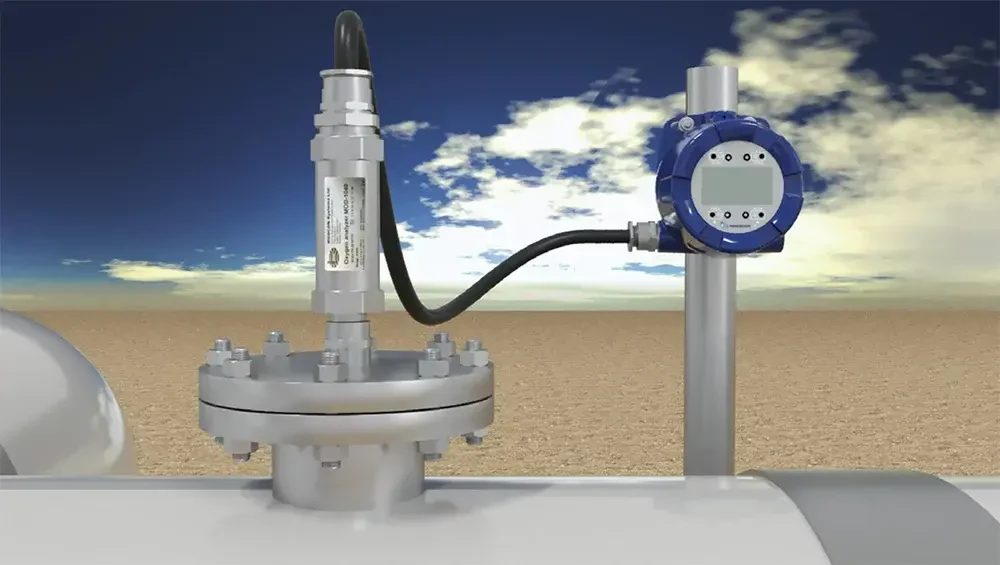

Systemy in-situ
Pomiar odbywa się bezpośrednio w instalacji procesowej. Zapewnia to:
natychmiastową reakcję na zmiany,
pomiar w czasie rzeczywistym,
brak opóźnień wynikających z transportu i kondycjonowania próbki.
Systemy ekstrakcyjne
W tym przypadku próbka gazu trafia do analizatora poza instalacją. Rozwiązanie to:
- zapewnia większą ochronę urządzenia,
oferuje elastyczność konfiguracji, ale wprowadza opóźnienia i ryzyko zniekształcenia próbki.
Wybór odpowiedniego rozwiązania zależy od specyfiki procesu i wymagań aplikacji.
Na czym polega technologia TCD w analizatorach wodoru?

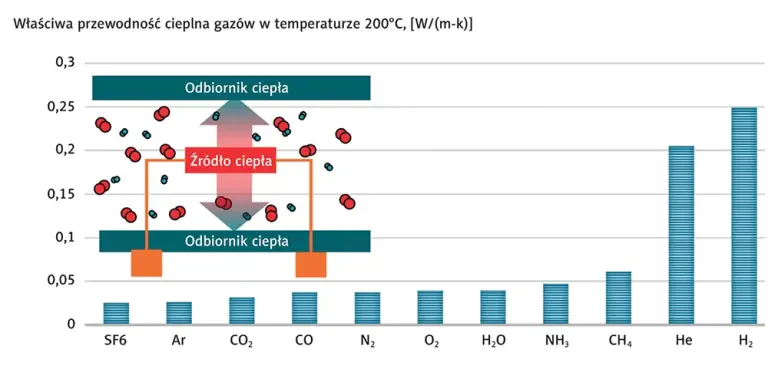

Technologia TCD (detekcja termokonduktometryczna) wykorzystuje wyjątkową właściwość wodoru – bardzo wysoką przewodność cieplną.Analizator działa poprzez pomiar wymiany ciepła między podgrzewanym elementem a gazem procesowym. Wzrost stężenia wodoru powoduje intensywniejsze odprowadzanie ciepła, co jest podstawą do określenia jego zawartości. Najważniejsze cechy tej technologii:
• wysoka czułość i powtarzalność pomiarów,

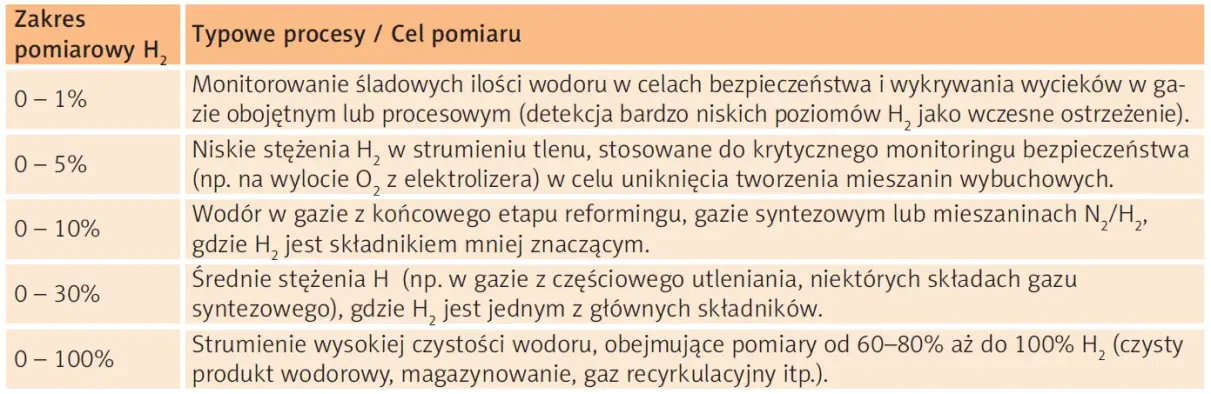

• szeroki zakres pomiarowy – od ppm do 100%,
• możliwość pracy w czasie rzeczywistym, szczególnie w systemach in-situ.
To sprawia, że TCD jest jedną z najczęściej stosowanych metod pomiaru wodoru w przemyśle.
Jak przebiega pomiar wodoru metodą TCD?

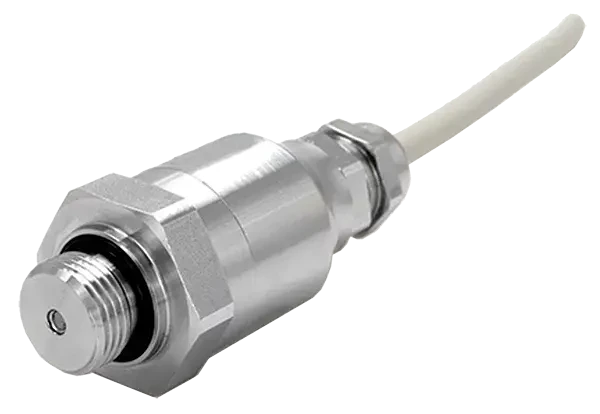

Proces pomiarowy można opisać jako sekwencję powiązanych zjawisk zachodzących w czasie przepływu gazu wokół elementu pomiarowego. Przepływający gaz powoduje wymianę ciepła z podgrzewanym włóknem, a obecność wodoru – ze względu na jego wysoką przewodność cieplną – znacząco przyspiesza proces jego chłodzenia. Zmiana temperatury elementu pomiarowego prowadzi do zmiany jego oporu elektrycznego, która jest rejestrowana przez układ pomiarowy. Następnie uzyskany sygnał przeliczany jest na aktualne stężenie wodoru. Dzięki temu możliwy jest ciągły i szybki monitoring zmian zachodzących w procesie.
Ograniczenia technologii TCD w pomiarze wodoru
Mimo licznych zalet metoda TCD nie jest pozbawiona ograniczeń. Jednym z głównych problemów jest brak selektywności, ponieważ pomiar dotyczy całej mieszaniny gazów, a nie wyłącznie wodoru. Na wynik analizy wpływają także inne składniki obecne w gazie, co może prowadzić do zakłóceń. Dodatkowo, w przypadku zmiennego składu gazu tła obserwuje się spadek dokładności pomiaru, a sama metoda wymaga stabilnych warunków pracy, aby zapewnić wiarygodne wyniki. W praktyce oznacza to, że zmiany w składzie mieszaniny – takie jak obecność azotu czy metanu – mogą wprowadzać błędy pomiarowe, dlatego konieczne jest ich uwzględnienie i odpowiednia kompensacja.
Wodór nie wybacza błędów
Wodór to gaz o wyjątkowych właściwościach – jednocześnie bardzo użyteczny i wymagający. Jego niewłaściwy pomiar może prowadzić do poważnych konsekwencji, zarówno dla bezpieczeństwa, jak i dla efektywności procesów. Dlatego nowoczesna analityka nie jest tylko dodatkowym elementem instalacji, ale podstawowym narzędziem zarządzania ryzykiem, zapewnienia wysokiego poziomu zabezpieczenia instalacji wodorowej oraz ochrony elektrolizerów, a także optymalizacji pracy całego systemu.
Podsumowując, pomiar wodoru to dziś jeden z najważniejszych elementów nowoczesnej analityki procesowej. Technologie takie jak TCD umożliwiają ciągły, precyzyjny i szybki monitoring stężenia tego gazu w czasie rzeczywistym. Wraz z rozwojem technologii wodorowych znaczenie dokładnych pomiarów będzie stale rosło, czyniąc je fundamentem bezpiecznej, wydajnej i niezawodnej pracy instalacji przemysłowych, w tym instalacji produkcji wodoru oraz systemów opartych na elektrolizie.
Więcej szczegółów w temacie pomiaru wodoru w praktyce oraz technologii TCD znajdziecie w naszym najnowszym numerze "Pod kontrolą": Technologia TCD w analizatorach wodoru
