Jakie są rodzaje przepływomierzy?
Pomiary przepływu cieczy, gazów oraz pary wodnej są nieodzownym elementem funkcjonowania niemal każdej instalacji przemysłowej. Odpowiednio dobrane rodzaje przepływomierzy umożliwiają precyzyjne sterowanie i regulację procesów technologicznych, wpływają na poprawę efektywności energetycznej, wspierają kontrolę jakości produkcji oraz diagnostykę systemów w utrzymaniu ruchu. W zależności od medium, warunków pracy oraz wymaganej dokładności stosuje się różne rodzaje przepływomierzy przemysłowych. Poniżej przedstawiamy najważniejsze technologie stosowane w pomiarach przepływu.

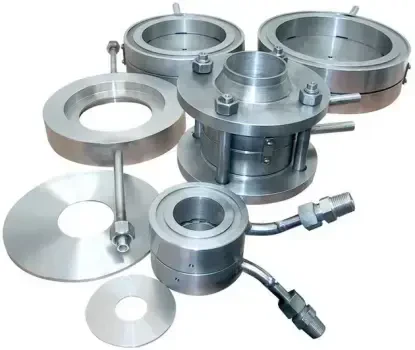

Przepływomierze różnicy ciśnień (DP)
Zasada działania polega na wyznaczaniu natężenia przepływu na podstawie prawa Bernoulliego i spadku ciśnienia. Przepływomierze te maja bardzo szerokie zastosowanie do pomiaru gazów i cieczy oraz pary wodnej.
Typy: kryzy, dysze, zwężki Venturiego, rurki Pitota, stożki V‑Cone.

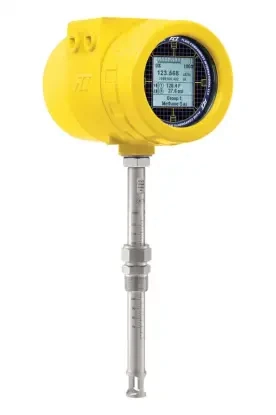

Przepływomierze termiczne
To przepływomierze działające na zasadzie pomiaru masowego przepływu gazów poprzez analizę przewodnictwa cieplnego oraz rozpraszania energii w strumieniu gazu. Ten typ urządzeń stanowi optymalne rozwiązanie w wielu zastosowaniach związanych z pomiarem masowego przepływu sprężonego powietrza i innych gazów przemysłowych, w tym gazów wilgotnych i zanieczyszczonych, takich jak biogaz czy metan.
Typy: CTA, CCA, insert, mikroprzepływomierze MEMS.

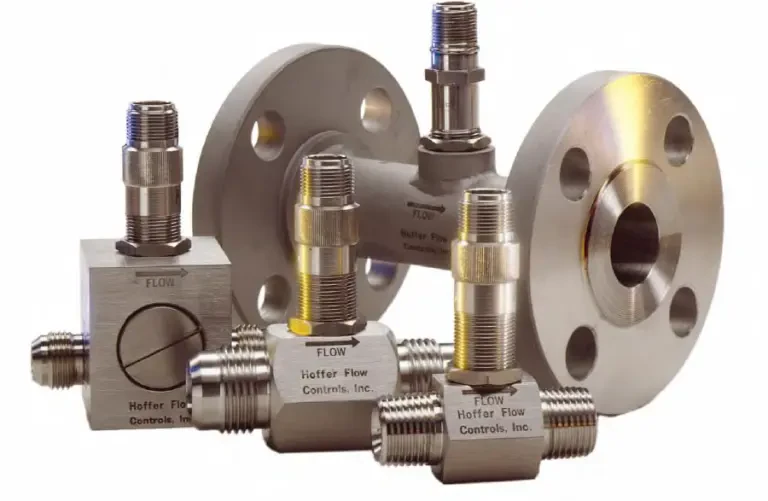

Przepływomierze turbinowe
W tych przepływomierzach zasada działania polega na tym, że prędkość obrotowa wirnika jest proporcjonalna do prędkości przepływu. Idealne w zastosowaniu do aplikacji precyzyjnego dozowania cieczy.
Typy: klasyczne turbinowe, wielołopatkowe, mikroturbinowe.

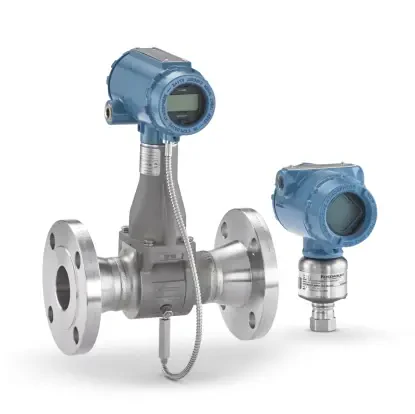

Przepływomierze wirowe (Vortex)
Mierzą częstotliwość oderwania wirów Kármana za przeszkodą. To rodzaj przepływomierzy powszechnie stosowany w pomiarach pary.
Typy: z elementem wprowadzającym, sondy wsuwane, wersje multivariable.
Przepływomierze ultradźwiękowe
To rodzaj przepływomierzy, które pomiar realizują na podstawie czasu przelotu fali ultradźwiękowej (Transit Time) lub z wykorzystaniem efektu Dopplera. Są stosowane dla cieczy nieprzewodzących elektrycznie, takich jak kondensat parowy.
Typy: transit-time (2‑ścieżkowe, 4‑ścieżkowe, 6‑ścieżkowe, 8‑ścieżkowe), bezinwazyjne transit-time, Dopplerowskie, ultradźwiękowe do rozliczeń, wielościeżkowe z korekcją profilu prędkości.

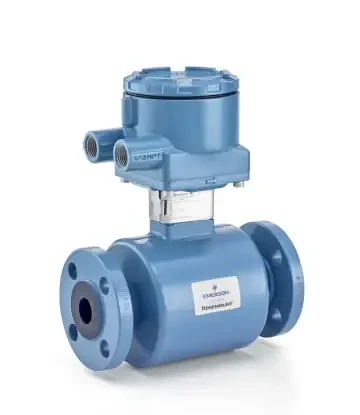

Przepływomierze elektromagnetyczne (magnetyczne)
W tych przepływomierzach pomiar opiera się na prawie indukcji Faradaya – przepływ przewodzącej cieczy przez pole magnetyczne generuje napięcie proporcjonalne do prędkości przepływu.
Typy: pełnoprzepływowe, insert, higieniczne.

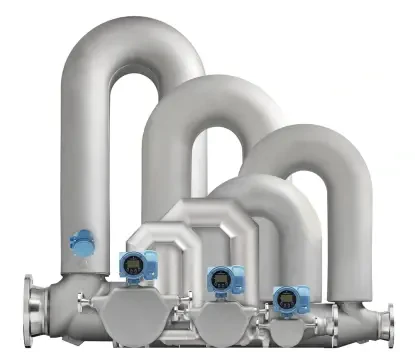

Przepływomierze masowe Coriolisa
Jedne z najbardziej precyzyjnych rodzajów przepływomierzy. Mierzą masę medium na podstawie siły Coriolisa. Umożliwiają pomiar cieczy, gazów oraz pary wodnej.
Typy: jednorurowe, dwururowe, U‑kształtne, Ω‑kształtne, proste, wysokociśnieniowe, wysokotemperaturowe.

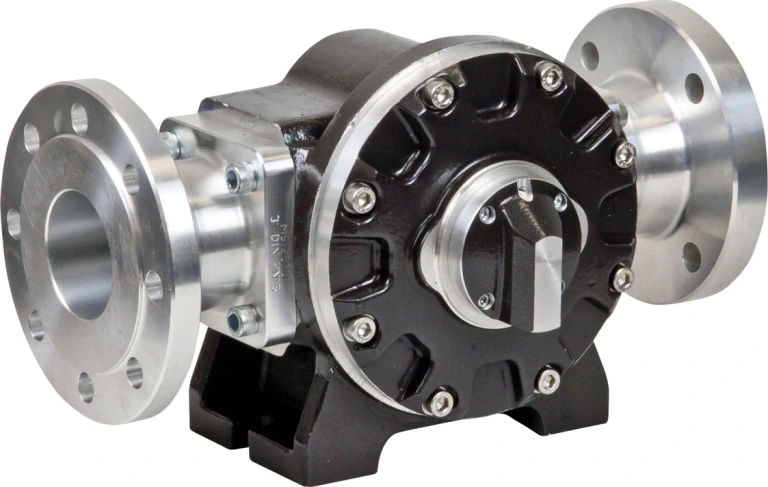

Przepływomierze wyporowe (Positive Displacement)
Działają dzięki mechanicznemu porcjowaniu określonych objętości medium. Stosowane głównie do cieczy o większej lepkości, w tym paliw i olejów.
Typy: tłokowe, owalno‑kołowe, zębate, krzywkowe, membranowe, wielotłokowe.
Pozostałe rodzaje przepływomierzy
Oprócz wyżej wymienionych kategorii, w wielu procesach wykorzystuje się mniej powszechne rozwiązania pomiarowe. Poniżej przedstawiamy przegląd przepływomierzy, które rzadziej pojawiają się w standardowych instalacjach, ale odgrywają kluczową rolę w pomiarach laboratoryjnych, badawczych, a także przemysłowych.
- Przepływomierze rotametryczne - zasada działania opiera się na pływaku unoszącym się w pionowym stożkowym kanale. Typy: szklane, metalowe, higieniczne.
- Przepływomierze falowodowe - analizują zmiany sygnału mikrofalowego przechodzącego przez medium.
- Przepływomierze optyczne / laserowe - wykorzystują metody LDA, PIV lub analizę cząstek w przepływie.
- Przepływomierze oporowe - bazują na pomiarze zmian temperatury rozgrzanego drutu w strumieniu przepływu. Stosowane głównie w badaniach naukowych oraz aerodynamice.
- Przepływomierze rezonansowe / akustyczne - wykorzystują analizę rezonansu akustycznego w rurociągu.
- Przepływomierze oparte na przewodności i biegunowości - mierzą zmiany pola elektrycznego lub przewodności w przepływie cieczy dwufazowych.
- Przepływomierze hybrydowe - łączą kilka technologii pomiarowych - np. vortex + DP + pomiar temperatury i ciśnienia, ultradźwięk + analiza profilu prędkości czy Coriolis + pomiar gęstości.
Jaki przepływomierz do czego?
Porównanie przepływomierzy
Poniżej zestawienie najpopularniejszych technologii pomiaru przepływu wraz z ich kluczowymi parametrami:
Technologia | Zasada działania | Typowe medium | Dokładność (typowa) | Spadek ciśnienia | Zalety | Ograniczenia |
Przepływomierze elektromagnetyczne | Indukcja EM zgodnie z prawem Faradaya | Ciecze przewodzące | ±0.5–1% | brak | brak ruchomych części, odporność na lepkość, duże średnice | nie działa dla cieczy nieprzewodzących i gazów |
Przepływomierze Coriolisa | Siła Coriolisa w drgającej rurze | Ciecze, gazy, zawiesiny, para wodna
| ±0.05–0.5% | niski | bardzo wysoka dokładność, pomiar masowy bez kompensacji | wysoki koszt, ograniczona średnica |
Przepływomierze termiczne | Chłodzenie czujnika grzanego przez przepływ medium | Gazy | ±1-2% | niski | dobra czułość przy niskich przepływach, pomiar masowy | ograniczenia w cieczach, zależność od właściwości termicznych |
Przepływomierze z kryzą (Kryza/ DP) | Pomiar różnicy ciśnień wg Bernoulliego | Ciecze, gazy, para wodna | ±2–4% | średni/wysoki | prosta konstrukcja, niskie koszty | duże straty ciśnienia, wymóg długich odcinków prostych |
Przepływomierze Venturiego (DP) | Zwężka Venturiego generująca różnicę ciśnień | Ciecze, gazy | ±0.5% | niski | niewielkie straty ciśnienia, trwałość | wysoki koszt, potrzeba stabilnego profilu przepływu |
Przepływomierze turbinowe | Prędkość obrotowa wirnika proporcjonalna do przepływu | Ciecze, gazy | ±0.3% | niski | wysoka dokładność, szybka reakcja | wrażliwe na zanieczyszczenia i lepkość |
Przepływomierze ultradźwiękowe | Transit-time lub Doppler | Ciecze i gazy | ±1% | brak | brak ingerencji w medium (clamp-on), duże średnice | wymagają stabilnego profilu przepływu, wrażliwe na pęcherze |
Przepływomierze wirowe (Vortex) | Częstotliwość wirów Kármána | Ciecze, gazy, para wodna | ±0.5–1% | średni | brak ruchomych części, odporność na temperatury | wrażliwe na pulsacje |
Przepływomierze wyporowe | Mechaniczne porcjowanie objętości | Ciecze (oleje, paliwa, lepkości wysokie) | ±0.1–0.5% | wysoki | wysoka precyzja, niezależność od lepkości | elementy ruchome → zużycie, brak pomiaru gazów |
Rotametry | Pływak stabilizuje równowagę sił w stożkowej rurze | Ciecze i gazy | ±1% | niski | proste, bez zasilania, wizualizacja przepływu | ograniczona dokładność, tylko pionowy montaż |
Dobór przepływomierza do aplikacji
Wybór odpowiedniego przepływomierza zależy przede wszystkim od rodzaju medium, wymaganej dokładności, warunków procesowych oraz budżetu inwestycyjnego. Znajomość różnic pomiędzy poszczególnymi rodzajami przepływomierzy pozwala projektować instalacje bardziej efektywne, stabilne i precyzyjne, a w konsekwencji – lepiej kontrolować cały ciąg technologiczny.
Dostępne na rynku rodzaje przepływomierzy obejmują zarówno proste i ekonomiczne konstrukcje, takie jak rotametry czy układy różnicy ciśnień, jak również zaawansowane technologicznie rozwiązania – takie jak przepływomierze Coriolisa, ultradźwiękowe czy hybrydowe. Każda z tych technologii ma swoje specyficzne zalety i ograniczenia, dlatego dobór odpowiedniego urządzenia powinien opierać się na rzetelnej analizie procesu. Zawsze też warto zgłosić się do specjalistów, którzy zjedli zęby na niejednej aplikacji pomiaru przepływu.
