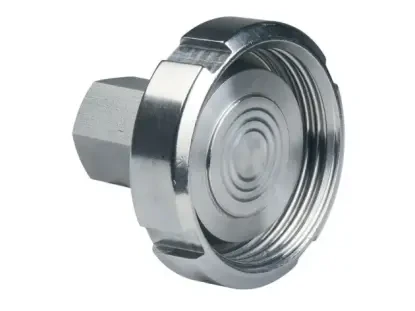

Separator membranowy w wersji spawanej to element pomiarowy służący do oddzielenia medium procesowego od właściwego przyrządu pomiarowego (np. manometru, przetwornika ciśnienia czy presostatu). W konstrukcji tego typu membrana i korpus separatora są trwale połączone poprzez spawanie, co gwarantuje bardzo wysoką szczelność oraz odporność na agresywne media i trudne warunki pracy.
Separator spawany stosuje się tam, gdzie medium:
- jest agresywne chemicznie (kwasy, zasady)
- zatyka przyłącza procesowe (np. mazut)
- nie może mieć styczności z mosiężnymi częściami manometru
Przyłącza procesowe (z poszerzonym otworem wlotowym):
Materiał membrany
stal 316L
stal 316Ti
Hastelloy C276
inne na zapytanie
Przyłącze procesowe
G1/4
G1/2
1/2” NPT
M20 × 1,5
Dopuszczalne ciśnienie
400 bar
