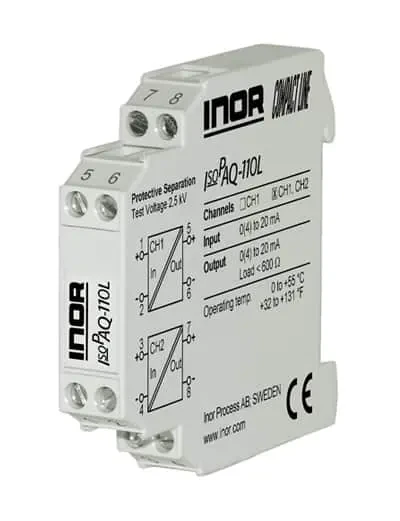

Separator IsoPAQ-110L

Kod produktu: Separator IsoPAQ-110L

IsoPAQ-110L to separator zasilany z pętli, dostępny w wersji 1- i 2-kanałowej. Służy do izolacji elektrycznej sygnałów 4-20 mA, aby uniknąć błędów pomiarowych spowodowanych różnymi potencjałami napięcia lub pętlami uziemienia w instalacji urządzenia. Wersja 2-kanałowa IsoPAQ-110L oferuje bardzo ekonomiczną alternatywę.

opis
parametry
pliki do pobrania
produkty powiązane

Wersja 2-kanałowa IsoPAQ-110L oferuje bardzo ekonomiczną alternatywę w połączeniu z montażem. Separator nie wymaga zasilania, co przyczynia się do obniżenia kosztów instalacji w porównaniu z przetwornikami separacyjnymi. Wysoka niezawodność gwarantuje bezpieczną pracę systemu i niskie koszty konserwacji.

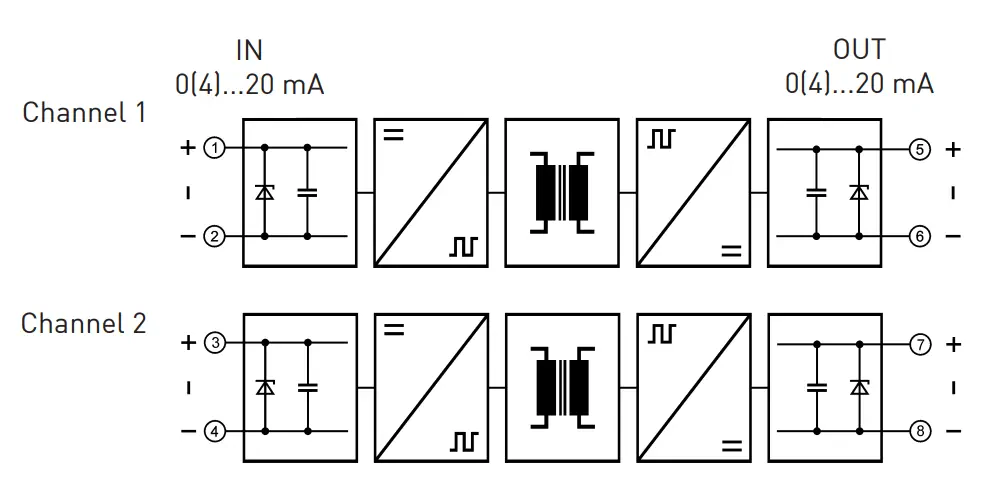

Separator IsoPAQ-110L - właściwości

Izolator zasilany z pętli służy do izolacji elektrycznej i przetwarzania sygnałów standardowych 4-20 mA. Izolacja galwaniczna gwarantuje bezpieczeństwo obwodu czujnika od obwodu przetwarzającego i zapobiega wzajemnemu oddziaływaniu połączonych obwodów pomiarowych. Separacja ochronna o wysokim poziomie izolacji zapewnia ochronę personelu i urządzeń podłączonych dalej przed niedopuszczalnie wysokim napięciem.

Izolacja galwaniczna wejścia i wyjścia
Wersje 1- i 2-kanałowe
Nie wymaga zasilania
Stałe zakresy
Separacja ochronna zgodna z normą EN 61140
Kompaktowy montaż na szynie DIN

Parametry

Sygnał wejściowy	4 ... 20 mA
Sygnał wyjściowy	4 ... 20 mA
Napięcie	0 ... 600 V AC/DC
Temperatura otoczenia	0…+55 °C
Montaż	na szynie DIN
