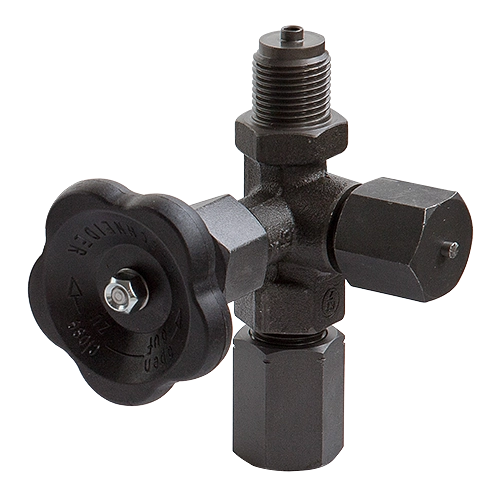

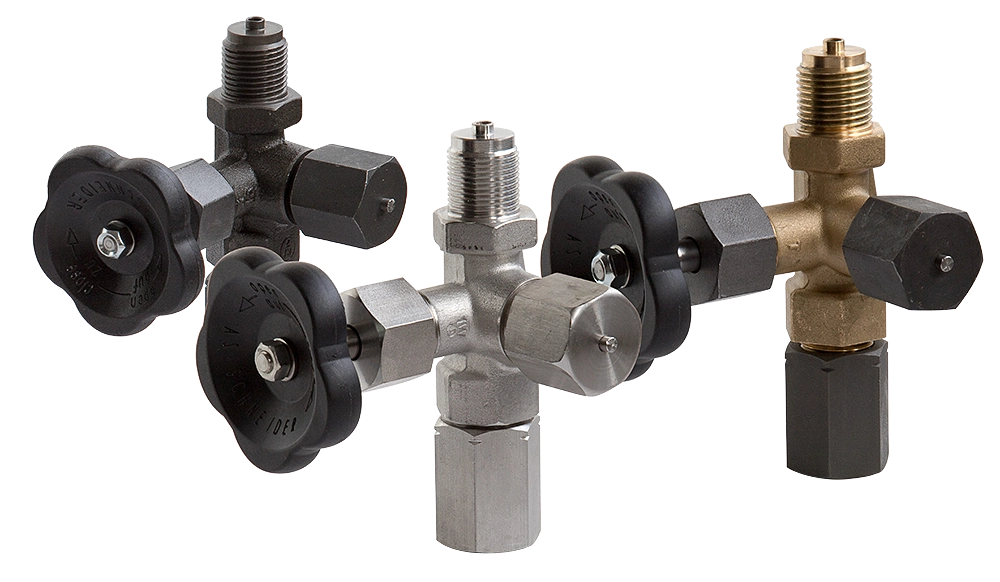

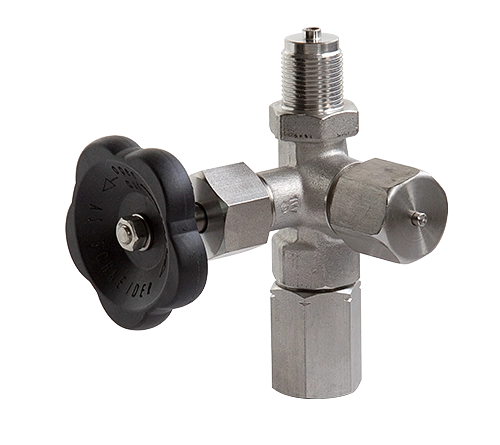

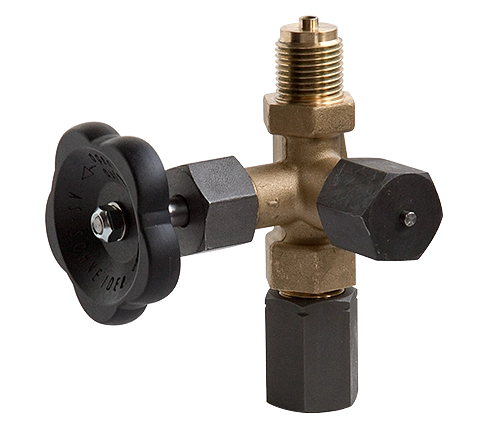

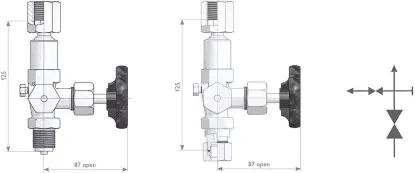

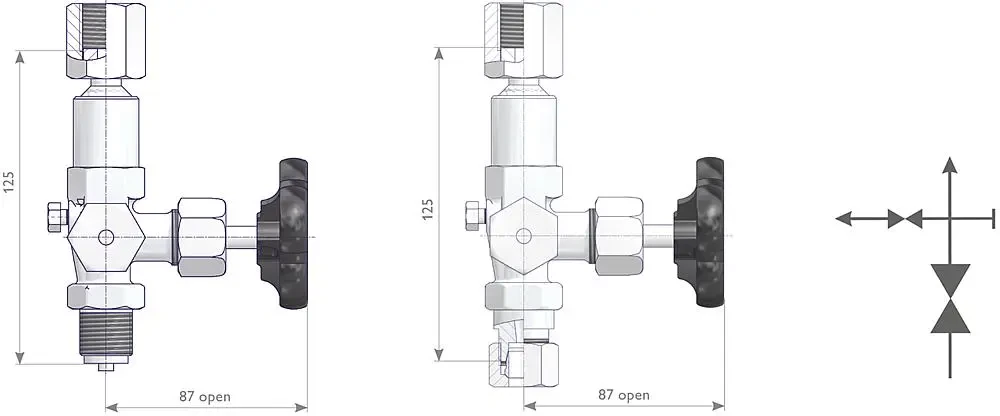

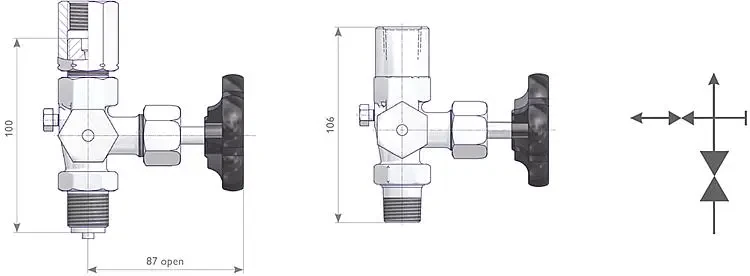

Zawór manometryczny S004.17
Kod produktu: Zawór manometryczy S004.17
Dodatkowe przyłącze kontrolne do testowania bez konieczności demontażu urządzenia ciśnieniowego
Cechy i zalety zaworów manometrycznych
Zawory manometryczne niemieckiej firmy AS-Schneider, której jesteśmy oficjalnym dystrybutorem na Polskę, są projektowane, produkowane i testowane zgodnie z normami DIN 16270, DIN 16271 i DIN 16272. Zgodnie z tymi normami zawory mogą być stosowane przy maksymalnym dopuszczalnym ciśnieniu roboczym (PS) wynoszącym 250 barów (mosiądz) lub 400 barów (stal węglowa i stal nierdzewna) oraz maksymalnej dopuszczalnej temperaturze (TS) wynoszącej 120°C dla cieczy, gazów lub par. Maksymalna dopuszczalna temperatura (TS) wynosząca 120°C uwzględnia wymóg, aby zawory i przyrządy pomiarowe były chronione przed nagrzewaniem przez gorące media. Można to osiągnąć za pomocą rurek syfonowych lub przewodów impulsowych o odpowiedniej długości. Jednakże zawory AS-Schneider mogą być stosowane w temperaturach do 232°C (z uszczelnieniem PTFE) lub do 300°C (przy uszczelnieniu grafitowym), jednak z wyjątkiem zaworów mosiężnych (ograniczonych do 200°C).
Szczegółowe informacje na stronie producenta:
Cechy standardowe zaworów manometrycznych serii S004.17
- przyłącze testowe umożliwiające podłączenie przyrządu kontrolnego (kalibratora czy manometru wzorcowego)
- korpus kuty
- gwint trzonu wewnętrzny
- trzon z powierzchnią walcowaną na zimno i nieobrotową końcówką iglicy
- standardowe uszczelnienie PTFE
- test ciśnienia - badanie powłoki i test siedziska wykonywane są przy 1,5 krotności maksymalnego ciśnienia roboczego wg EN 12266-1 – P10, P11 i P12.
Cechy opcjonalne zaworów manometrycznych serii S004.17
- zawory z zatwierdzeniem DVGW
- AS-Schneider oferuje różne typy zaworów które zostały przetestowane i zatwierdzone przez DVGW. Bazą testu jest DVGW VP 308. Zawory mogą być stosowane dla wszystkich gazów zgodnie z DVGW G 260.Wartości znamionowe ciśnienia-temperatury:
- maks. 100 bar @ -5ºC aż do +60ºCNr zatwierdzenia DVGW: DG-4315BQ0226
Wersja do tlenu
W instalacjach tlenowych nie wolno używać elementów smarowanych olejami lub smarami organicznymi, ani materiałów, które mogą reagować z czystym tlenem. Dlatego zawory do tlenu wykonywane są z mosiądzu odtłuszczonego (najpopularniejsze) lub stali nierdzewnej – odtłuszczonej. Unika się stali węglowej.
Dlaczego zwykłego zaworu nie wolno stosować w tlenie?
Bo może dojść do:
- zapłonu resztek oleju
- wybuchu przy nagłym otwarciu pod wysokim ciśnieniem
- uszkodzenia przyrządu pomiarowego
- zanieczyszczenia medium tlenowego
Dlatego zawory do tlenu MUSZĄ być specjalnie przygotowane.
Zawory manometryczne do tlenu stosuje się w:
- instalacjach tlenowych przemysłowych: spawanie, cięcie, palniki, butle tlenowe
- instalacjach medycznych O2: centrale tlenowe, rozprężalnie, rozdzielacze gazów medycznych
- instalacjach laboratoriów czystych- wysokie wymagania czystości
- przemysł chemiczny i petrochemiczny– czysty tlen i mieszanki bogate w O2
Aplikacje przy emisji gazów cieplarnianych
Dla aplikacji przy emisji gazów cieplarnianych AS-Schneider oferuje zawory z uszczelnieniem mieszkowym. Wybór klasy ciśnienia PN 100 lub PN 250. Jednostka głowicy zaworu wykonana jest ze stali nierdzewnej, części zwilżane 1.4571, końcówka iglicy Stellite. Opcjonalnie dostępne są rozwiązania TA-Luft oraz ISO 15848.
Certyfikaty:
Certyfikat kontroli 3.1 wg EN 10 204 dla materiału korpusu zaworu i test ciśnienia dostępne na życzenie.
Firma AS-Schneider oferuje produkt testowany wg BAM w opcji do tlenu. Uszczelnienie PTFE – maks. PN 420 (6.000 psi) – przyrostek F5.
Wartości znamionowe ciśnienia-temperatury:
- maks. 420 bar @ 60ºC,
- maks. 200ºC @ 90 bar.
Parametry
| Materiał | mosiądz stal 1.0460 stal nierdzewna 1.4571 |
| Przyłącze procesowe | G1/2 M20 × 1,5 |
| Średnica nominalna | DN 4 |
| Ciśnienie | 250 bar ( mosiądz ) 400 bar ( stal węglowa, stal nierdzewna ) |
| Temperatura medium | do 200°C do 232°C do 300 °C ( uszczelnienie grafit ) |
| Medium | para wodna ciecze gazy/powietrze |
| Dopuszczenia | Certyfikat wg EN 10 204 -2.1 Certyfikat wg EN 10 204 -2.2 Certyfikat wg EN 10 204 - 3.1B |
| Opcje | montaż na wsporniku ściennym Wersja do tlenu |
| Producent | AS-Schneider |
