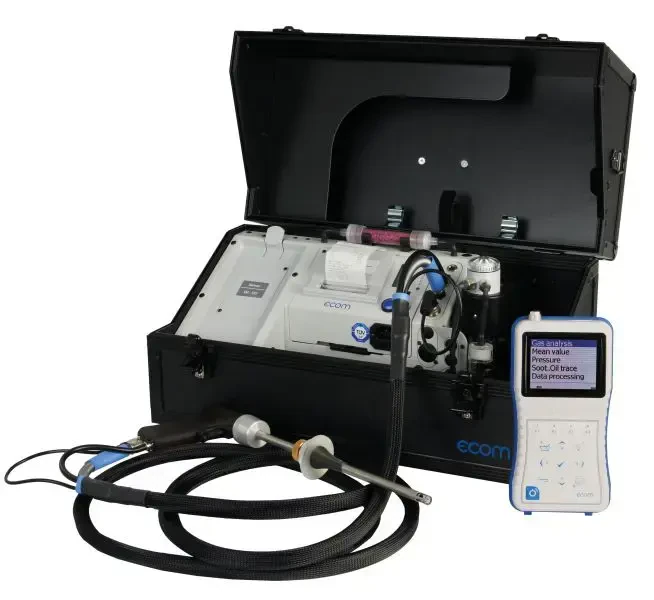

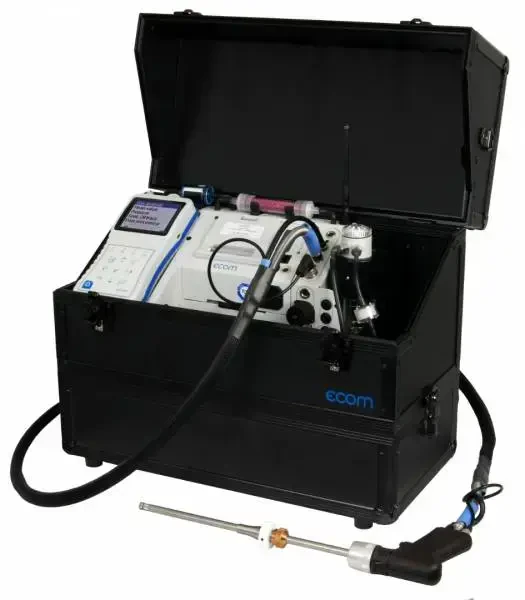

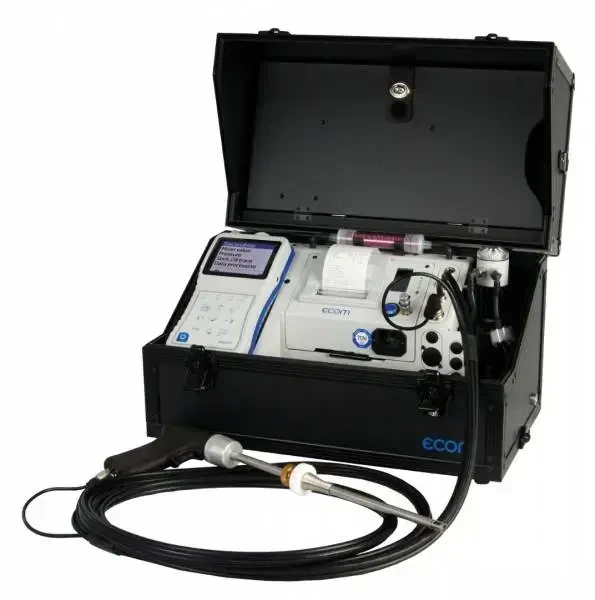

Przenośny analizator spalin ecom-J2KNpro
Kod produktu: Przenośny analizator spalin ecom-J2KNpro
Przenośny analizator spalin ecom-J2KNpro – zasada pomiaru
Przenośny analizator spalin ecom-J2KNpro wykorzystuje kombinację kilku metod analitycznych, dobieranych w zależności od mierzonego składnika gazowego. Podstawę układu stanowią sensory elektrochemiczne przeznaczone do pomiaru O₂, CO, NO, NO₂, SO₂,H2, oraz H₂S. W ogniwach elektrochemicznych zachodzą reakcje utleniania lub redukcji gazu na elektrodach, a generowany prąd jest proporcjonalny do stężenia badanego składnika.
W konfiguracjach dedykowanych do pomiaru wysokich stężeń niektórych gazów możliwe jest również zastosowanie czujników wykorzystujących technikę NDIR (Non-Dispersive Infrared). Metoda opiera się na zjawisku selektywnej absorpcji promieniowania podczerwonego przez cząsteczki gazu. Stopień osłabienia wiązki promieniowania dla określonej długości fali jest proporcjonalny do stężenia mierzonego składnika. Technologia NDIR charakteryzuje się wysoką stabilnością długoterminową oraz odpornością na przeciążenia pomiarowe, dlatego znajduje zastosowanie m.in. przy pomiarach CO₂ oraz wysokich stężeń CO.
W zależności od konfiguracji analizator może również wykorzystywać pelistory katalityczne przeznaczone do pomiaru gazów palnych. Element pomiarowy zawiera aktywną warstwę katalityczną, na której zachodzi bezpłomieniowe utlenianie gazu. Wydzielone ciepło powoduje zmianę rezystancji elementu pomiarowego, a wielkość tej zmiany jest proporcjonalna do stężenia gazu palnego. Technologia pelistorowa umożliwia kontrolę atmosfer potencjalnie wybuchowych oraz ocenę zawartości paliwa w mieszaninie gazowej.
Kluczowym elementem zapewniającym wysoką dokładność pomiarów jest układ kondycjonowania próbki wyposażony w chłodnicę Peltiera, wydajny system odprowadzania kondensatu oraz przewody PTFE o właściwościach ograniczających adsorpcję gazów rozpuszczalnych w wodzie. Pozwala to znacząco ograniczyć wpływ wilgoci na wyniki pomiaru NO₂, SO₂ i innych składników podatnych na absorpcję w kondensacie. Dodatkowo analizator realizuje pomiar temperatury spalin, temperatury powietrza spalania, ciągu kominowego oraz różnicy ciśnień, umożliwiając kompleksową ocenę sprawności procesu spalania i jakości regulacji palnika.
Analizator spalin do kotłów przemysłowych i zaawansowanej diagnostyki spalania
Ecom-J2KNpro umożliwia jednoczesną analizę nawet sześciu składników gazowych, dzięki czemu dostarcza pełnego obrazu efektywności procesu spalania. Rozwiązanie znajduje zastosowanie podczas uruchomień instalacji, optymalizacji parametrów pracy, diagnostyki nieprawidłowości eksploatacyjnych oraz kontroli emisji.
Urządzenie wyposażone jest w zintegrowany czujnik temperatury w sondzie, który umożliwia jednoczesny pomiar:
- T gas – temperatury spalin,
- T air – temperatury powietrza spalania.
Dodatkowo analizator mierzy ciśnienie i różnicę ciśnień ΔP, co pozwala na ocenę ciągu kominowego oraz warunków przepływu spalin.
Najważniejsze korzyści dla eksploatacji:
- szybsza regulacja palników i kotłów, pozwalająca ograniczyć zużycie paliwa,
- stabilizacja procesu spalania dzięki bieżącej kontroli parametrów emisyjnych,
- redukcja ryzyka przekroczenia limitów środowiskowych,
- wsparcie działań utrzymania ruchu poprzez szybką diagnozę nieprawidłowości pracy urządzeń,
- wstępne sprawdzenie parametrów pracy na potrzeby audytów, kontroli i raportowania.
Pomiar sześciu gazów w jednym urządzeniu
Analizator może zostać wyposażony w sensory umożliwiające jednoczesny pomiar tlenu, tlenku węgla, tlenku azotu, dwutlenku azotu, dwutlenku siarki oraz siarkowodoru, wodoru oraz przez zastosowanie jednego czujnika NDIR CO2 lub CH4. Tak szeroki zakres pomiarowy pozwala prowadzić zarówno podstawową ocenę procesu spalania, jak i zaawansowane analizy emisyjne.
Zakresy pomiarowe obejmują m.in.:
- O₂: 0-21%,
- CO: 0-10 000 ppm,
- NO: 0-5000 ppm,
- NO₂: 0-1000 ppm,
- SO₂: 0-5000 ppm,
- H₂S: 0-1000 ppm,
- H₂: 0-2000ppm,
- Katalitycznie CxHy: 0-4 vol.%,
- NDIR CH4: 0-5 vol. %,
- NDIR CO2: 0-20% vol. %.
Pomiar NOx i SO2 w spalinach z wysoką dokładnością
W przypadku pomiarów związków dobrze rozpuszczalnych w wodzie kluczowe znaczenie ma odpowiednie przygotowanie próbki. Ecom-J2KNpro wykorzystuje profesjonalny układ kondycjonowania gazu z chłodnicą Peltiera, efektem Lotusa (przewód PTFE), wydajną pompą oraz systemem suchego studzenia próbki. Rozwiązanie ogranicza wpływ wilgoci na wynik pomiaru i zwiększa powtarzalność oznaczeń NOx oraz SO₂.
Korzyści eksploatacyjne:
- większa wiarygodność danych emisyjnych,
- poprawa jakości raportów środowiskowych,
- ograniczenie błędów wynikających z kondensacji wilgoci,
- możliwość prowadzenia pomiarów w wymagających warunkach przemysłowych po zastosowaniu opcjonalnych filtrów i butli oczyszczających próbkę.
Analizator spalin do regulacji palników i prac serwisowych
Urządzenie zostało wyposażone w funkcje wspierające diagnostykę źródeł spalania. Opcjonalna głowica AK umożliwia odczyt historii błędów palnika oraz kontrolę czasów sterowania automatu palnikowego. Pozwala to szybciej identyfikować przyczyny nieprawidłowości i skracać czas postoju instalacji.
Dodatkowym atutem jest:
- szybka ocena jakości procesu spalania,
- poprawa sprawności kotłów i pieców,
- zwiększa stabilność eksploatacyjną instalacji,
- ograniczyć ryzyko nieplanowanych wyłączeń urządzeń,
- wsparcie optymalizacji zużycia paliwa,
- zabezpieczenie sensora CO przed przeciążeniem bez przerywania pomiaru innych związków,
- pomiar różnicy ciśnień ±100 hPa,
- zintegrowany pomiar sadzy,
- pomiar temperatury i ciągu bez zmiany sondy,
- elektroniczne monitorowanie kondensatu.
Dodatkowe funkcje obliczeniowe analizatora Ecom J2KNpro
Oprócz pomiarów stężeń gazów i parametrów fizycznych, analizator wykonuje szereg zaawansowanych obliczeń niezbędnych do pełnej oceny procesu spalania:
- CO₂ obliczane – wyliczane na podstawie równowagi spalania oraz zmierzonego O₂, gdy nie stosuje się bezpośredniego pomiaru NDIR.
- ETA – sprawność spalania – obliczana jako funkcja CO₂, temperatury spalin (T gas) oraz temperatury powietrza spalania (T air).
- Lambda – współczynnik nadmiaru powietrza – określa relację między zmierzonym O₂ a teoretyczną ilością powietrza potrzebną do spalania danego paliwa.
- qA – straty kominowe – wyliczane na podstawie temperatury spalin, temperatury powietrza oraz składu gazów, określają procent energii traconej przez komin.
- mg/m³ oraz mg/kWh – konwersja stężeń z ppm do mg/m³, a następnie odniesienie emisji do jednostki energii.
- CO (U) – CO nierozcieńczone – korekta stężenia CO do warunków bez rozcieńczenia powietrzem.
- Punkt rosy spalin – obliczany na podstawie zawartości pary wodnej wynikającej ze spalania, określa temperaturę kondensacji w układzie kominowym.
Mobilna analiza i dokumentowanie wyników

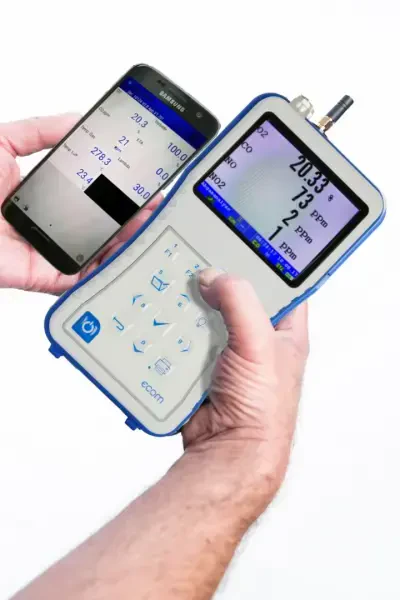

Bezprzewodowy moduł sterujący umożliwia komunikację radiową do 50 m, natomiast Bluetooth i WiFi wspierają wymianę danych z komputerami, tabletami i smartfonami. Zintegrowana drukarka termiczna pozwala natychmiast generować protokoły pomiarowe, a zapis danych na kartach SD/MMC ułatwia archiwizację i analizę trendów pracy instalacji.
Wytrzymała konstrukcja do zastosowań przemysłowych

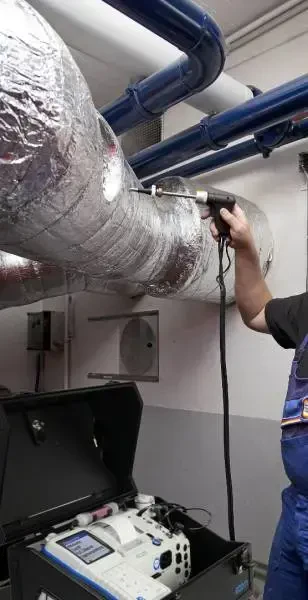

Ecom J2KNpro został opracowany z myślą o pracy w energetyce, ciepłownictwie oraz przemyśle procesowym. Wydajny układ poboru próbki, rozbudowane możliwości doboru sond oraz odporna konstrukcja umożliwiają prowadzenie pomiarów w kotłach energetycznych, komorach spalania, silnikach kogeneracyjnych i instalacjach spalania paliw stałych.
Zastosowania
Przenośny analizator spalin ecom J2KNpro sprawdza się szczególnie w:
- kotłach przemysłowych i energetycznych,
- instalacjach kogeneracyjnych,
- kotłach gazowych,
- kotłach opalanych paliwami stałymi,
- piecach przemysłowych,
- stacjonarnych silnikach spalinowych,
- działaniach utrzymania ruchu,
- monitoringu emisji i raportowaniu środowiskowym,
- regulacji oraz diagnostyce palników.
Konsultacja techniczna
Dobór właściwej konfiguracji czujników, sond pomiarowych oraz układu kondycjonowania próbki ma bezpośredni wpływ na jakość wyników i trwałość urządzenia. Zapraszamy do kontaktu z ekspertami INTROL w celu doboru konfiguracji analizatora do konkretnej instalacji oraz wymagań pomiarowych.
Parametry
| Akcesoria | chłodnica akumulator zewnętrzna sonda do pomiaru temperatury walizka transportowa świadectwo kalibracji system poboru próbki komunikacja bezprzewodowa drukarka czujnik temperatury pasek na ramię |
| Aplikacja | systemy monitoringu emisji regulacja parametrów pracy i konserwacji kotłów, palników,komór spalania, silników i pieców przemysłowe kotły użytkowe i energetyczne stacjonarne silniki ze spalaniem wewnętrznym |
| Liczba gazów | 6 |
| Zastosowanie | ograniczenie emisji utrzymanie ruchu |
| Wielkość mierzona | stężenie gazów |
| Medium | gazy spalinowe gazy/powietrze |
| Medium/zakres | ciśnienie/ciąg / -100 ... 100 hPa dwutlenek azotu / 0 ... 1000 ppm siarkowodór / 0 ... 1000 ppm dwutlenek siarki / 0 ... 5000 ppm tlenek azotu / 0 ... 5000 ppm tlenek węgla / 0 ... 10 000 ppm tlen / 0 … 21% |
| Producent | ecom |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
