System analizy tlenu w spalinach zbudowany z analizatora ZKM połączonego z cyrkonową sondą ZFK8, przeznaczony jest do pomiaru stężenia tlenu w spalinach, w celu kontroli efektywności spalania.
Aplikacja |
przemysłowe kotły użytkowe i energetyczne kotły do różnych paliw i różnych typów, włącznie z okrętowymi piece do różnych paliw i różnych typów, włącznie ze służącymi do obróbki cieplnej, szklarskiej i technologicznej piece do spalania odpadów obrotowe piece do wypalanie: redukcji rudy, cementy, przeróbki tlenku glinu i innych |
Czas odpowiedzi |
7 s dla 90 % skoku jednostkowego |
Dokładność |
±2 % przedziału wskazań |
Medium |
gazy spalinowe |
Medium/zakres |
tlen / 0 ... 50 % , nastawiany co 1 % , ilość zakresów: 2 |
Powtarzalność |
0,5 % przedziału wskazań |
Temperatura medium |
do 1500 °C |
Temperatura otoczenia |
-20 ... 55 °C |
Typ wyjścia |
RS485 4 ... 20 mA RS232 6 x dwustanowe (informacja o pracy, alarm, awaria, sterowanie zaworem przedmuchu sondy, sterowanie zaworem kalibracji zera zakresu pomiarowego, sterowanie zaworem kalibracji górnej granicy zakresu pomiarowego) |
Wielkość mierzona |
stężenie gazów |
Wyświetlacz |
LCD |
Producent |
Fuji Electric |

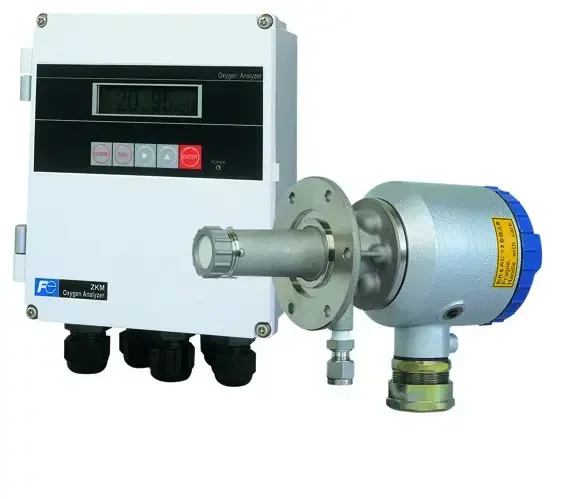

System analizy tlenu w spalinach zbudowany z analizatora tlenu ZKM połączonego z cyrkonową sondą ZFK8
Cyrkonowe analizatory tlenu stosowane są do ciągłego pomiaru stężenia tlenu bezpośrednio w strumieniu badanego gazu. Typowe zastosowanie analizatora tlenu to pomiar w spalinach z kotłów energetycznych i pieców przemysłowych. Cyrkonowe analizatory tlenu nadają się doskonale do monitoringu i regulacji procesu spalania. Sonda cyrkonowa ZFK8 wprowadzana jest bezpośrednio do kanału spalinowego, eliminując konieczność stosowania układu przygotowania próbki i zapewniając krótki czas reakcji urządzenia.
Przetwornik ZKM może być skonfigurowany z opcjonalną automatyczną kalibracją, funkcją przedmuchu oraz pomiarem efektywności spalania. Zastosowanie wskaźnika ciekłokrystalicznego ułatwia obsługę i nastawianie w trybie interaktywnym. Czujniki analizatora tlenu wykonane są w różnych wersjach do zastosowań w zwykłych warunkach, w mediach korozyjnych, przy wysokich emperaturach oraz w kanałach o dużym zapyleniu.
