Dystrybutory pary

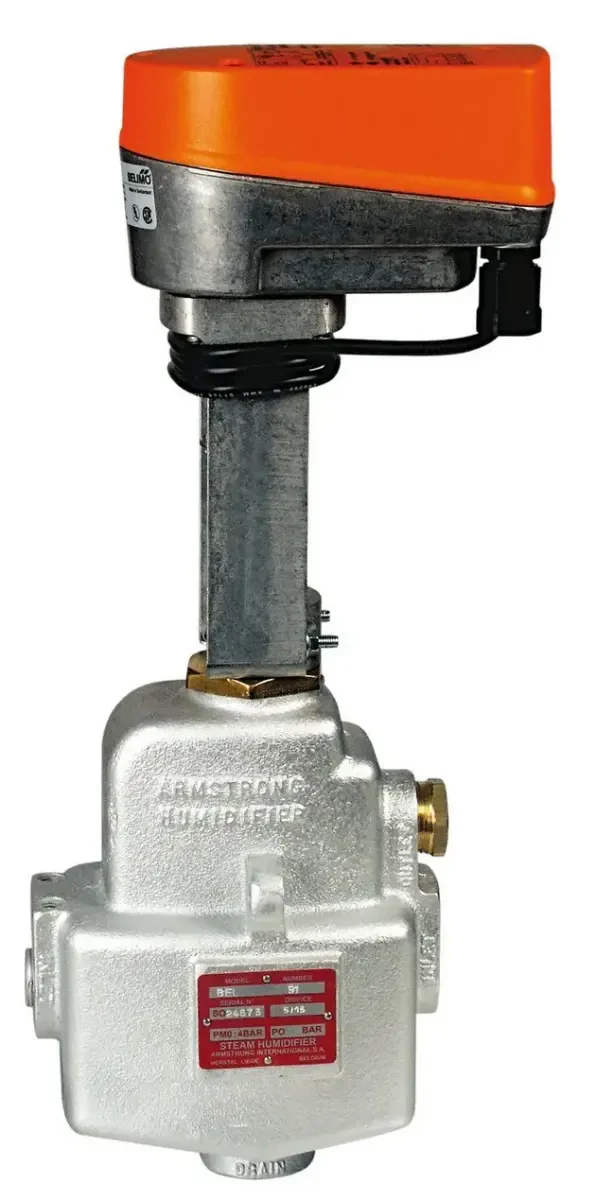

Nawilżacz parowy serii 9000
Kod produktu: NBEL
Parowe nawilżacze przemysłowe powietrza firmy Armstrong serii 9000 w wykonaniu żeliwnym i serii 1000 ze stali nierdzewnej przeznaczone są do nawilżania powietrza wykorzystując parę wodną o ciśnieniu od 0,15 do 4 bar. Wydajność w zależności od typu i ciśnienia pary wynosi od 0,6 do 1823 kg /h. Sterowane mogą być za pomocą siłowników elektrycznych lub pneumatycznych sygnałami z higrostatów pomieszczeniowych lub kanałowych.
Charakterystyka nawilżaczy przemysłowych parowych powietrza serii 9000
- nawilżacze parowe seria 9000 - wykonanie standardowe z żeliwa dla standardowych aplikacji
- nawilżacze parowe seria 1000 - wykonanie ze stali nierdzewnej, wykorzystywane w specjalnych warunkach
Nawilżacze parowe powietrza serii 9000 i 1000 dozują wytworzoną wcześniej parę wodną o ciśnieniu od 0,15 do 4 bar do kanałów systemów wentylacyjnych i klimatyzacyjnych (nawilżacze kanałowe), bezpośrednio do otwartej przestrzeni (nawilżacze bezpośrednie) lub nawilżają bezpośrednio różne materiały (nawilżacze miejscowe).
Budowa nawilżacza przemysłowego parowego powietrza serii 9000
- korpus nawilżacza parowego z fabrycznie zamontowanym siłownikiem typu on/off lub proporcjonalnym
- układ sterowania: EM - elektryczny lub AM - pneumatyczny
- filtr siatkowy na zasilaniu
- separator pary / odwadniacz dzwonowy
- lanca parowa dopasowana do szerokości kanału
- wyłącznik temperaturowy - zabezpieczenie przed wypływem kondensatu z lanc
Zasada działania nawilżaczy parowych powietrza serii 9000
Para poddawana jest czterostopniowemu procesowi przygotowania. Najpierw jest oczyszczana przez filtr (wyposażenie
standardowe) z zanieczyszczeń stałych. Następnie w żeliwnej komorze separatora wewnętrzne przegrody dwukrotnie zmieniają kierunek przepływającej pary, co powoduje zmniejszenie prędkości przepływu i oddzielenie kondensatu od pary. Ostatecznym procesem zachodzącym w armaturze przemysłowej Armstrong tej serii jest wytłumienie hałasu powstającego podczas nawilżania.
Kondensat jest odprowadzany po przez odwadniacz dostarczany w wyposażeniu standardowym.
Tak skondycjonowana para wodna jest dozowana w kanale wentylacyjnym za pomocą lancy o specjalnej konstrukcji (z płaszczem parowym). Dzięki tej konstrukcji lanc oraz zitegrowanego termostatu w rozwiązaniach firmy Armstrong nie występuje ryzyku wypływu kondensatu razem z parą a precyzyjny układ automatyki zapewnia natychmiastową odpowiedź całego systemu nawilżania na zadany parametr wilgotności względnej.
Wilgotność względna a nawilżacze parowe Armstrong serii 9000
Nawilżacze parowe powietrza firmy Armstrong zapewniają wymaganą stałą wilgotność poprzez dozowanie pary, której ilość waha się w bardzo szerokich granicach od minimalnej 0,8 do 100% wydajności max. Higrostaty, sterowane przez siłowniki elektryczne lub pneumatyczne o działaniu ciągłym i liniowej charakterystyce wraz ze specjalnie zaprojektowanymi zaworami dozującymi, zapewniają precyzyjną kontrolę procesu nawilżania w całym zakresie zapotrzebowania pary.
Nawilżacze parowe powietrza tej serii dostarczane są z odwadniaczem oraz filtrem do pary. Pozostały osprzęt armatury przemysłowej serii 9000 według zamówienia.
Zachęcamy do lektury artykułu magazynu "Pod Kontrolą":
"Istota wilgotności powietrza, czyli nawilżacze powietrza w przemyśle"
Parametry
| Materiał korpusu | żeliwo stal nierdzewna |
| Akcesoria | Lanca M1 o długości 305mm dla szerokości kanału 203 - 355mm Lanca M11 o długości 3353mm dla szerokości kanału 3175 - 3454mm Lanca M10 o długości 3048mm dla szerokości kanału 2870 - 3150mm Lanca M9 o długości 2743mm dla szerokości kanału 2565 - 2845mm Lanca M8 o długości 2438mm dla szerokości kanału 2261 - 2540mm Lanca M7 o długości 2134mm dla szerokości kanału 1956 - 2235mm Lanca M6 o długości 1830mm dla szerokości kanału 1651 - 1930mm Lanca M5 o długości 1524mm dla szerokości kanału 1346 - 1626mm Lanca M4 o długości 1220mm dla szerokości kanału 1092 - 1321mm Lanca M3 o długości 915mm dla szerokości kanału 787 - 1067mm Lanca M2 o długości 610mm dla szerokości kanału 533 - 762mm Lanca M1,5 o długości 457mm dla szerokości kanału 381 - 508mm Lanca M12 o długości 3658mm dla szerokości kanału 3480 - 3760mm |
| Ciśnienie | do 4 bar |
| Medium | para wodna |
| Dopuszczenia | CE |
| Producent | Armstrong |
