Czujniki zbliżeniowe

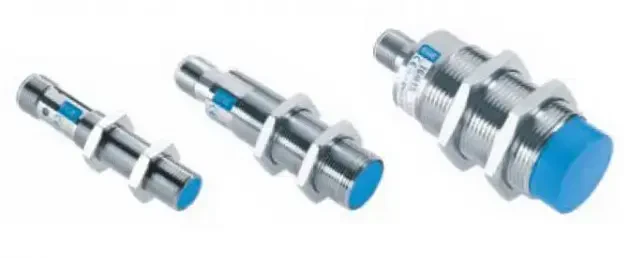

Indukcyjny czujnik zbliżeniowy IGM SF
Zastosowanie czujników zbliżeniowych IGM SF
Seria czujników IGM SF przeznaczona została do wymagającego i trudnego środowiska, w którym urządzenia narażone są na duże obciążenia elektryczne, elektromagnetyczne lub mechaniczne. Firma EGE opracowała specjalne metody kontroli i testowania, które kładą szczególny nacisk na zakłócenia, jakie występują w różnych warunkach produkcyjnych. Czujniki zbliżeniowe tej serii zostały skonstruowane, jako bardzo odporne na zakłócenia wywoływane, np. przez przetwornice częstotliwości, układy łączności bezprzewodowej, czy też przełączniki zasilania elektrycznego.
Właściwości czujników zbliżeniowych IGM SF
- specjalnie skrócona obudowa
- metalowa obudowa
- stopień ochrony: IP67
- temperatura pracy: -25 ... 75°C
Parametry
| Obudowa | M12x1 M18x1 M30x1,5 |
| Stopień ochrony | IP67 |
| Typ wyjścia | PNP NO/NC PNP NO |
| Zasilanie | 10 … 48 V DC |
| Przyłącze elektryczne | M12x1, 4-pin przewód 2m PVC 3x0,34mm² przewód 2m PVC 4x0,34mm² |
| Materiał obudowy | mosiądz niklowany / PBT |
| Temperatura pracy | -25 ... 75 °C |
| Strefa działania | 2mm 5mm 10mm 4mm 15mm 8mm |
| Prąd obciążenia | 200mA |
| Maks. częstotliwość przełączania | 500Hz |
| Typ czujnika | indukcyjny |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
