Kalibratory wielofunkcyjne

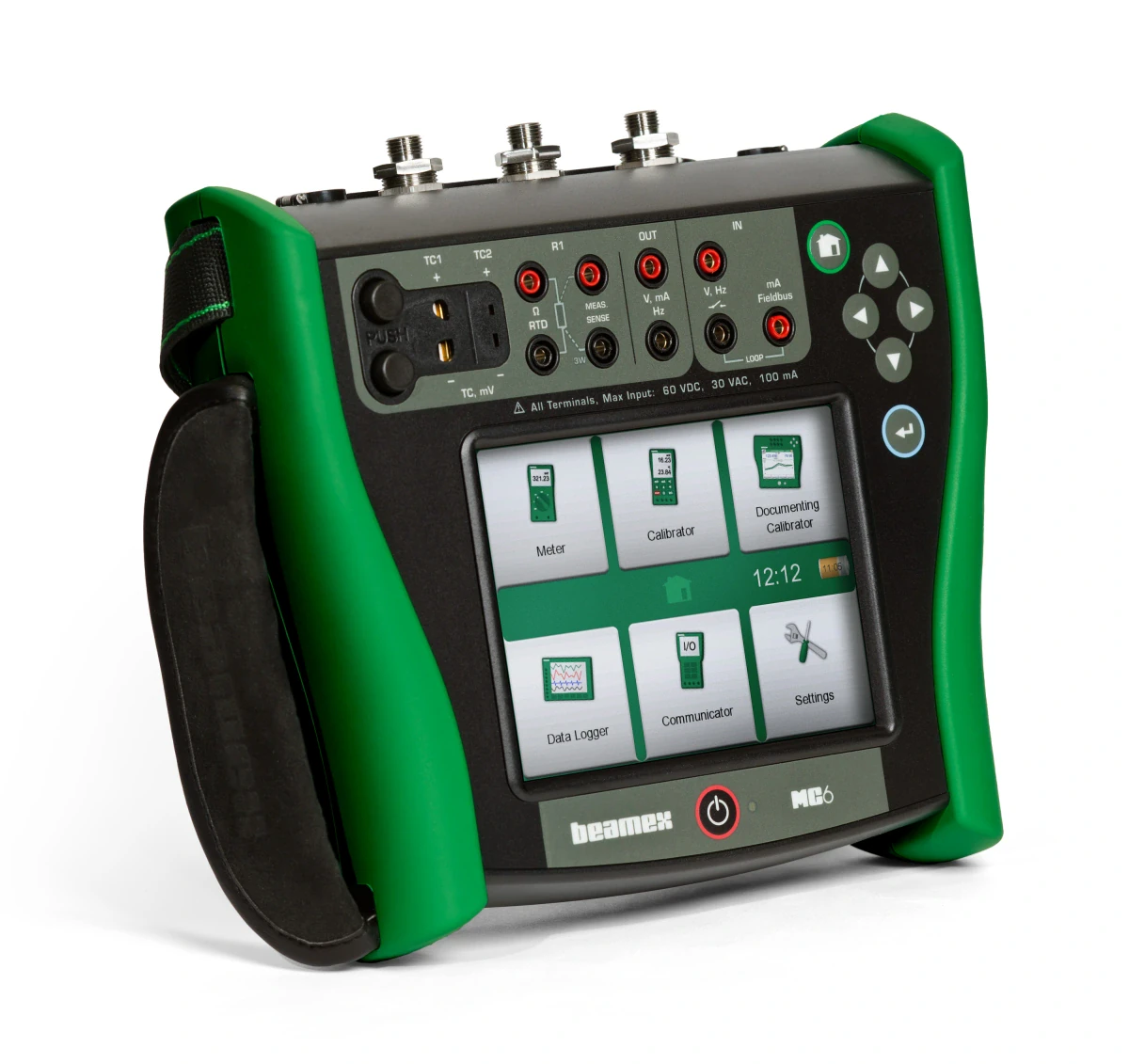

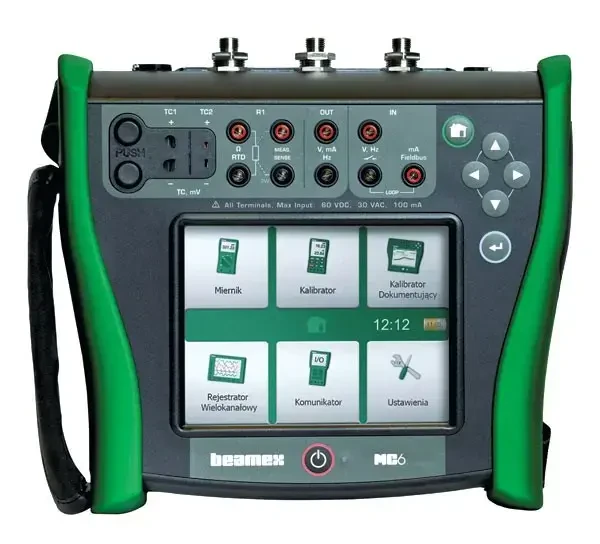

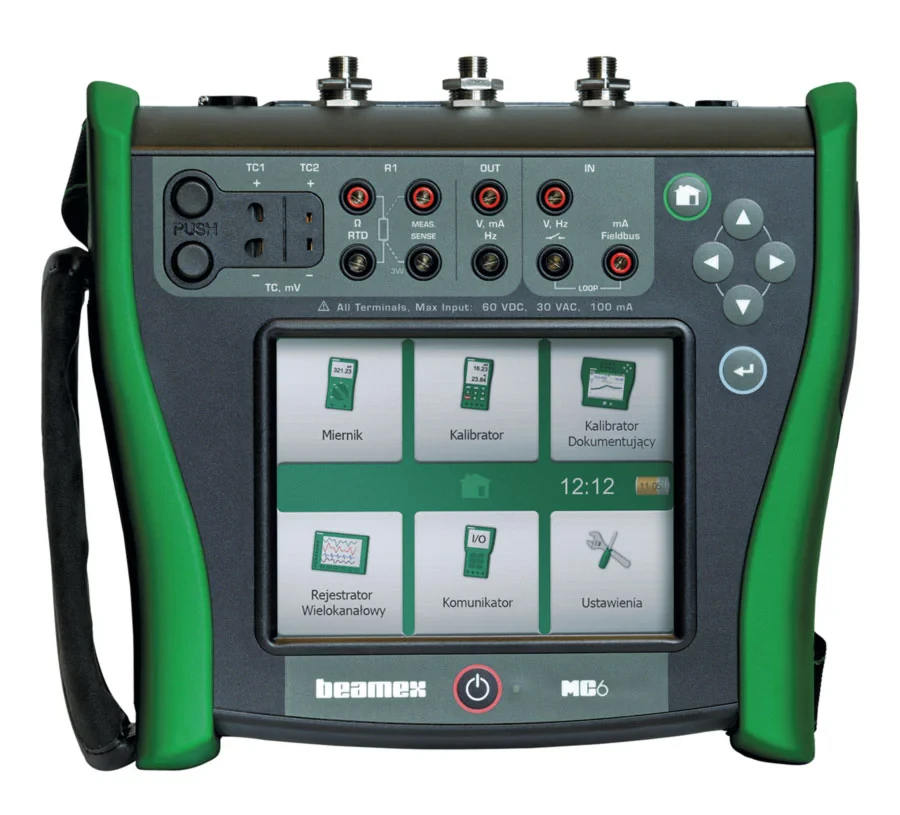

Przemysłowy kalibrator wielofunkcyjny i komunikator MC6
Kod produktu: MC6
Kalibrator przemysłowy od Beamex
Firma Beamex znana jest na całym świecie z bezkompromisowego podejścia do dokładności swoich przyrządów – musi być najwyższa w swojej klasie. Dlatego też wprowadzony do oferty w 2012 roku kalibrator wielofunkcyjny Beamex MC6 jest jednym z najdokładniejszych dostępnych na rynku kalibratorów do pracy na obiekcie.
Obok wyjątkowej dokładności, jedną z głównych cech MC6 jest łatwość obsługi. Kalibrator wyposażony jest w duży kolorowy, dotykowy ekran o przekątnej 5.7” z interfejsem użytkownika w wielu językach (w tym język polski!). Wszystko to umieszczono w wyjątkowo solidnej, odpornej na wstrząsy i szczelnej obudowie IP65.
Standardowo każdy Kalibrator wielofunkcyjny dostarczany jest z kompletem świadectw wzorcowania Akredytowanego Laboratorium zgodnie z ISO 17025.
Kalibrator przemysłowy Beamex MC6-unikalne cechy wielofunkcyjnego :
- Kalibrator ciśnienia, temperatury i sygnałów elektrycznych o wysokiej dokładności
- Pełny komunikator multi-bus dla przyrządów HART, FOUNDATION Fieldbus oraz Profibus PA

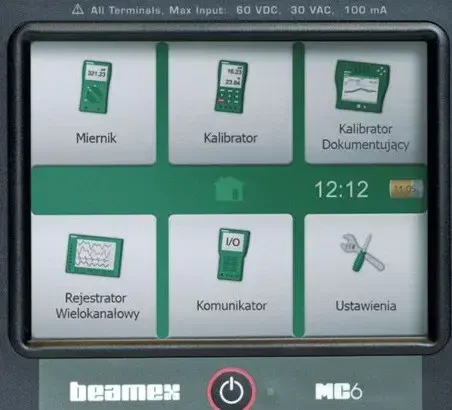

- Pięć trybów pracy: Miernik, Kalibrator, Kalibrator Dokumentujący, Rejestrator Danych i Komunikator
- Połączenie zaawansowanej funkcjonalności z łatwą obsługą
- Automatyczne zarządzanie kalibracją bez użycia papieru

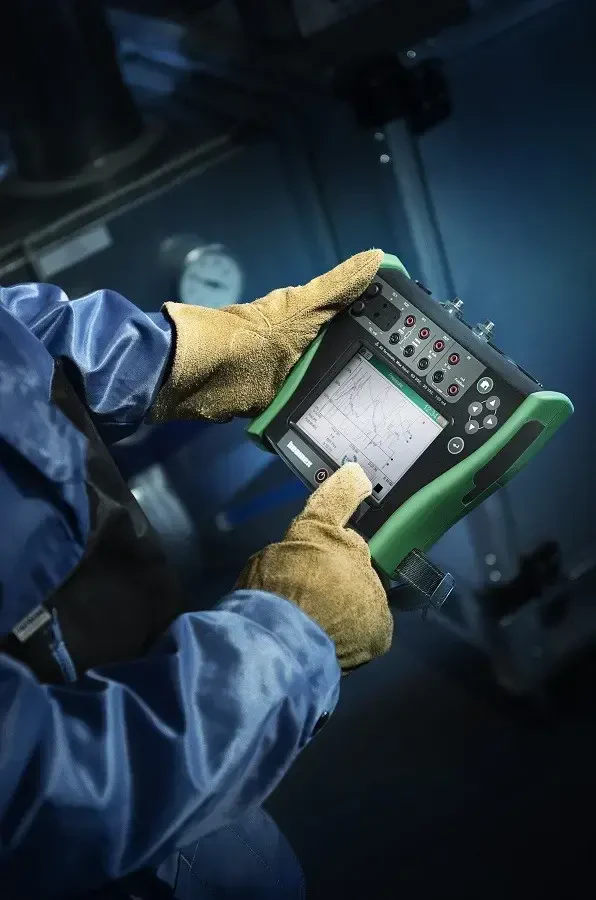

- Czuły, trwały ekran dotykowy (obsługa nawet w rękawicach!)
Beamex MC6-więcej niż kalibrator przemysłowy
- Miernik
Częstą sytuacja w warunkach procesowych jest nagła potrzeba szybkiego wykonania prostego pomiaru. Zwykle w tym celu używa się uniwersalnego miernika, ponieważ jest on łatwy w użyciu, a niektóre kalibratory wielofunkcyjne mogą być zbyt wolne i trudne w obsłudze. MC6 w trybie Miernik jest odpowiedzią firmy Beamex na tego typu zastosowania, pozwalając na szybki pomiar bez konieczności stosowania odrębnego urządzenia. - Kalibrator
Tryb Kalibrator przeznaczony jest do wzorcowania różnych przyrządów procesowych. Często zachodzi potrzeba wykonania sprawdzenia lub wzorcowania przyrządu/przetwornika posiadającego wejście i wyjście. Aby wykonać takie wzorcowanie zwykle potrzebne są dwa urządzenia lub urządzenie, które może wykonać dwie czynności równocześnie tzn. zadać wartość na jego wejście i zmierzyć sygnał na jego wyjściu. Z wykorzystaniem kalibratora MC6 proces ten jest prosty i szybki. - Kalibrator Dokumentujący
Tryb Kalibrator Dokumentujący przeznaczony jest do wzorcowania i dokumentowania wyników wzorcowania. Z uwagi na fakt, iż we współczesnych zakładach produkcyjnych istnieje obligatoryjność dokumentowania wzorcowania, brak kalibratora dokumentującego pociąga za sobą konieczność ręcznego sporządzania dokumentacji. Wymaga to poświęcenia cennego czasu i jest przyczyną powstawania błędów. Tryb Kalibratora Dokumentującego MC6 i oprogramowanie kalibracyjne CMX pozwalają zaoszczędzić nawet 50% czasu poświęcanego na wzorcowanie. - Rejestrator Wielokanałowy
W przemyśle często istnieje potrzeba rejestracji kilku sygnałów w krótszych lub dłuższych okresach czasu i wprowadzenie wyników do pamięci w celu wykonania późniejszych analiz. Może to być związane z wykrywaniem usterek, kontrolą lub testami szczelności. Tryb Rejestrator Wielokanałowy przeznaczony jest do rejestracji różnych wyników pomiarów i pozwala na rejestrację nawet z 9 kanałów równocześnie. - Komunikator
Tryb Komunikator pozwala na diagnostykę i komunikację z urządzeniami HART, FOUNDATION Fieldbus i Profibus PA. Cała elektronika komunikatora dla wszystkich protokołów jest wbudowana w MC6, włącznie z wewnętrznym zasilaniem pętli z różnymi impedancjami wymaganymi dla różnych szyn zbiorczych. Oznacza to, że nie ma potrzeby używania zewnętrznego zasilania pętli lub rezystorów. Co ważne, wykonywanie połączeń jest niezwykle proste – wystarczy podłączyć dwa przewody doprowadzające MC6 do przetwornika.
Komunikator przemysłowy MC6 może być używany ze wszystkimi typami przyrządów Fieldbus, nie tylko przetwornikami ciśnienia i temperatury. Co niemniej ważne, w MC6 mogą zostać zainstalowane jednocześnie wszystkie 3 protokoły (HART, FOUNDATION Fieldbus i Profibus PA). Kalibrator przemysłowy MC6 umożliwia przechowywanie opisów dla przyrządów typu Fieldbus w wewnętrznej pamięci, dzięki temu można uzyskać dostęp do wszystkich parametrów we wszystkich blokach urządzenia. W momencie gdy na rynek wprowadzane są nowe przyrządy, dostępne pliki z ich opisem można łatwo załadować ze strony producenta (www.beamex.com) do pamięci MC6. Obecnie Beamex MC6 posiada już w przybliżeniu 1 000 opisów urządzeń Fieldbus dla protokołu HART.
Dwa kanały do kalibracji temperatury
Kalibrator przemysłowy MC6 posiada dwa kanały do pomiaru temperatury zarówno dla czujników rezystancyjnych jak i termoelementów – do jednego można podłączyć czujnik referencyjny, a do drugiego czujnik badany. Nowy kalibrator posiada także interfejs do komunikacji z piecykiem kalibracyjnym Beamex serii FB/MB – umożliwia to automatyczne wywzorcowanie czujnika z zapisaniem wyników wzorcowania.

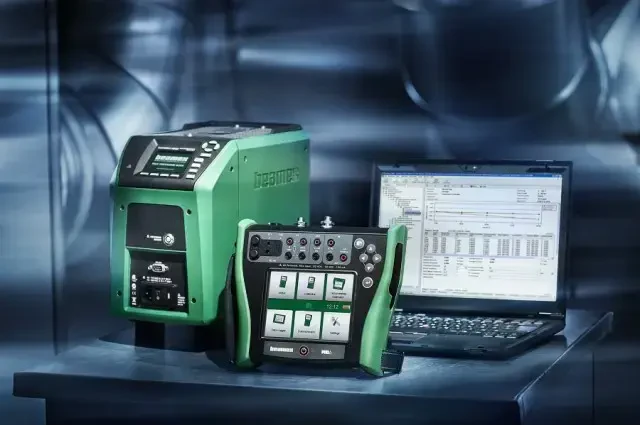

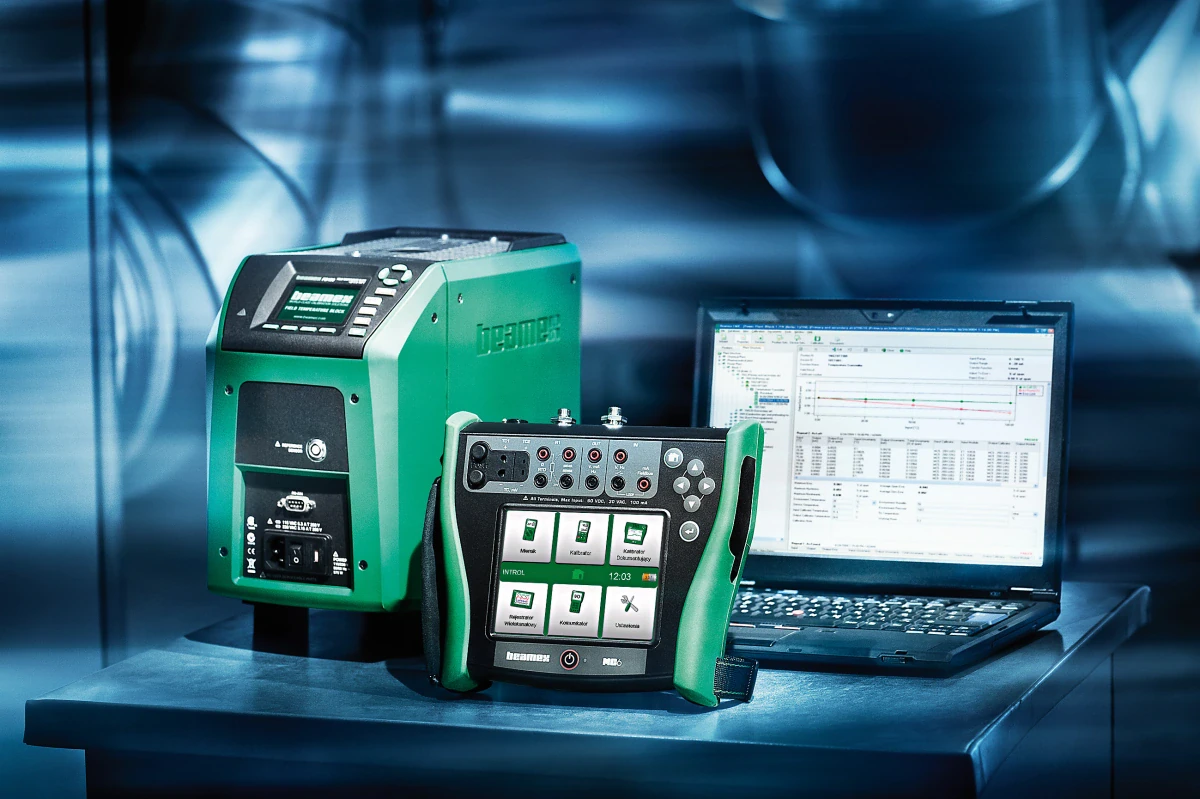

Cyfryzacja wzorcowania na obiektach - Zintegrowany System Wzorcowania:
- przygotowywanie planu wzorcowania oraz dokumentacji jest szybkie i wydajne,
- brak błędów powstających w wyniku ręcznego sporządzania dokumentacji kalibracji,
- planowanie optymalnego odstępu czasu między kolejnymi wzorcowaniami jest bardzo łatwe,
- znacznie lepsza jakość i dokładność rekordów kalibracji,
- łatwe udostępnianie wyników wzorcowania w przypadku audytu,
- możliwość integracji systemu z systemami zarządzania (np. SAP czy Maximo).
Wielofunkcyjny, przemysłowy kalibrator do kalibracji mierników i czujników temperatury, ciśnienia, sygnałów elektrycznych.
Zobacz film prezentujący możliwości MC6
Cyfryzacja kalibracji - film o dygitalizacji wzorcowania
Parametry
| Temperatura pracy | -10 ... 45 °C |
| Zasilanie | akumulatory litowo-jonowo polimerowe, 4200 mAh |
| Wyświetlacz | 5,7'' (640x480) TFT LCD - dotykowy |
| Czas pracy | 10 ... 16 h |
| Interfejs | USB |
| Opcje | komunikacja Fieldbus komunikacja HART komunikacja Profibus komunikacja z piecem kalibracyjnym moduł komunikacji z komputerem rejestracja wielokanałowa komunikacja z regulatorami ciśnienia |
| Pomiar | impulsów 0 ... 9 999 999 rezystancji 0 ... 4000 Ω napięcia - 1 ... 60 V DC prądu - 100 ... 100 mA czujników termoparowych (J,K,T,R,S,B,C,G,D,U,L,N,E) częstotliwości 0 ... 50 kHz |
| Generowany sygnał | impulsów 0 ... 9 999 999 prądu 0 ... 55 mA napięcia -3 ... 24 V DC częstotliwości 0 ... 50 kHz |
| Świadectwo | wzorcowania (producenta) |
| Wewnętrzne moduły ciśnienia | 800 ... 1200 mbar (absolutne) - 1 ... 2 bar 0 ... 160 bar 0 ... 100 bar 0 ... 60 bar - 1 ... 6 bar - 1 ... 1 bar - 400 ... 400 mbar - 10 ... 10 mbar różnicowe 0 ... 100 mbar - 1 ... 20 bar |
| Stopień ochrony | IP65 |
| Zewnętrzne moduły ciśnienia | 800 ... 1200 mbar (absolutne) 0 ... 1000 bar 0 ... 600 bar 0 ... 250 bar 0 ... 160 bar 0 ... 100 bar 0 ... 60 bar - 1 ... 20 bar - 1 ... 6 bar - 1 ... 2 bar - 1 ... 1 bar - 400 ... 400 mbar 0 ... 100 mbar - 10 ... 10 mbar różnicwe |
| Symulacja | rezystancji 0 ... 4000 Ω czujników termoparowych (J,K,T,R,S,B,C,G,D,U,L,N,E,F) czujników rezystancyjnych (Pt50 ... 1000, Ni100, Ni120, Cu10) |
| Dopuszczenia | CE |
| Producent | Beamex |
