Fotometr AF26 to wysoce czuły 2-kanałowy czujnik barwy z kompensacją od zmętnienia produkowany przez niemiecką firmę optek-Danulat.
Pomiar na dwóch kanałach o róznych długościach fali potrafi nie tylko wyznaczać barwę w danej skali czy stężenie pewnych substancji w roztworze, ale również wprowadzić kompensację od zmętnienia, dzięki czemu możemy uniknąć niepożądanych wpływów rozpraszania światła powodowanego przez zawieszone w medium ciała stałe, pęcherzyki powietrza czy inne nierozpuszczające się płyny.
Wynik pomiaru może być wyświetlany na konwerterzerze w różnych skalach w zależności od naszych potrzeb np EBC, ASTM, APHA/HAZEN, Saybolt. ICUMSA
Fotometry niemieckiej firmy optek-Danulat są światowym lideremw tej dziedzinie. Dzięki wysokiej precyzji i indywidualnemu doborowi pod dany proces wykazują wysoką niezawodność w wielu gałęziach przemysłu, zwłaszcza w przemyśle spożywczym, farmaceutycznym.
Do identyfikacji barwy zawiesiny wykorzystuje się zachowanie widmowe światła.
Aby wyznaczyć absoprbancję fal monochromatycznych przez ośrodek przez które fale przechodzą zastosowanie ma prawo Lamberta-Beera.
Prawo Lambertza-Beera można opisać poniższym wzorem
CU = -log(T) = ε · c · d
T = I1 / I0
T – transmitancja
ε – molowy współczynnik absorpcji [l/mol•cm]
c – stężenie absorbenta [mol/ l]
d – droga optyczna (OPL) [cm]
Ogólnie rzecz biorąc, można uzyskać dwa główne wyniki: wartość dla pochłoniętego lub dla światła przechodzącego.
Absorpcja światła podczas przechodzenia przez próbkę zależy głównie od składu / struktury próbki i częstotliwości światła (długości fali). Zgodnie z prawem Lamberta-Beera natężenie światła przechodzącego przez próbkę jest proporcjonalne do współczynnika absorpcji i długości ścieżki optycznej (grubości próbki). Jeśli próbka pochłania większość światła, dokładność wykrywania śladów chemikaliów jest coraz gorsza, ponieważ krzywa absorpcji jest bardziej płaska i nie można wiarygodnie wykryć małych zmian. W takim przypadku rozcieńczenie próbki lub mniejsza długość ścieżki optycznej (grubość próbki) może pomóc w uzyskaniu wyższych wartości absorpcji i dokładniejszych wyników. Na drugim końcu skali absorpcyjnej zbyt dużo światła przechodzącego przez próbkę może również powodować niewiarygodne wyniki. Wtedy większa ścieżka optyczna (grubość) może pomóc zmniejszyć absorpcję do niższych poziomów, gdzie detektor może lepiej poradzić sobie z ilością światła.
Energię źródła światła można scharakteryzować na podstawie długości fali. Im mniejsza długość fali, tym więcej energii dociera z falami elektromagnetycznymi do próbki i albo wzbudza elektrony do wyższych poziomów energii, albo zmusza części cząsteczki do ruchu. Czujniki optyczne optek wykorzystują zakresy długości fal UV lub VIS lub NIR w różnych konfiguracjach, aby uzyskać optymalną wydajność w pomiarach optycznych.
Gdy próbka z substancjami chemicznymi jest umieszczana w źródle światła o energii, np. o długości fali od 200 do 700 nm, cząsteczki pochłaniają pewne światło o określonych długościach fal. Tego rodzaju widmo może być wynikiem. W zależości od charakterystyki substancji chemicznej, aby zidentyfikować obszar długości fali, gdzie kształty / piki w widmach mogą być wykorzystane do analizy np. Koloru, stężenia lub zmętnienia. Wykrywanie światła przechodzącego przez próbkę można wykonać w różnych kierunkach. Najczęstszą techniką jest pomiar przepuszczalności światła (lub absorpcji wzajemnej). Kąt detekcji wynosi 0°.

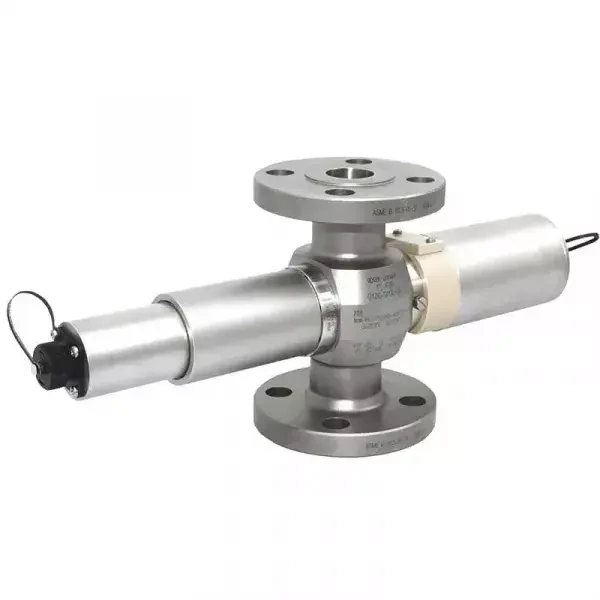

AF26 to precyzyjny fotometr dwukanałowy, który został zaprojektowany do pracy w linii produkcyjnej. Dwukanałowy fotometr AF26 zapewnia dokładne pomiary absorpcji z niezwykłą powtarzalnością, liniowością i rozdzielczością.
Wyjście fotometru AF26 można skorelować z niemal każdą skalą barwy, w tym APHA / Hazen, ICUMSA, ASTM, EBC.
Dobrane kombinacje filtrów optycznych umożliwiają skupienie się na określonych długościach fal, zapewniając odpowiednie dostosowanie do zastosowania.
Zazwyczaj jedna z dwóch mierzonych długości fal jest używana jako kanał odniesienia, gdzie można ją wykorzystać do zapobiegania wpływowi cząstek stałych, pęcherzyków gazu i starzenia się lampy.
Ponadto identyfikowalne przez NIST akcesoria do kalibracji zapewniają absolutną pewność pomiaru.
Długość fali pomiarowej: 385/430, 385/550, 385/620, 400/550, 400/620, 420/700, 430/525, 430/620, 430/700, 460/620, 470/620, 470/700, 525/620, 525/700, 550/800, 620/800, 660/750, 670/550, 670/750, 1000/800 nm.
Detektor: 2 krzemowe fotokomórki.
Zakres pomiarowy: 0 - 0,05 do 3 CU (w zależności od zastosowanego światła) oraz w innych skalach mieszczące się w podanym zakresie CU

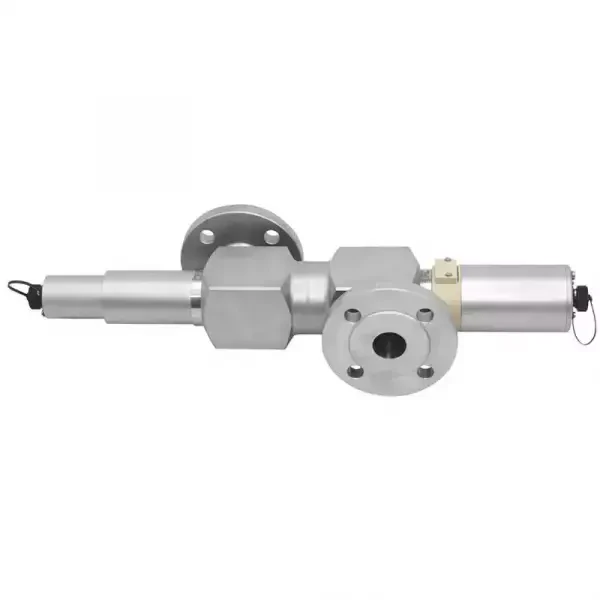

Długość drogi optycznej: 1 - 1000 mm standardowo
Kalibracja: CU
Żródło światła: żarówka wolframowa 5,0 V DC, 970 mA (3-5 lat żywotności)
Rozdzielczość: < ±0,05% dla poszczególnych zakresów pomiarowych
Powtarzalność: < ±0,5% dla poszczególnych zakresów pomiarowych
Liniowość: < ±1% dla poszczególnych zakresów pomiarowych(w zależności od aplikacji)
Stopień ochrony elementów optycznych: IP65 lub wyższy
Temperatura procesowa: 0°C - 120°C

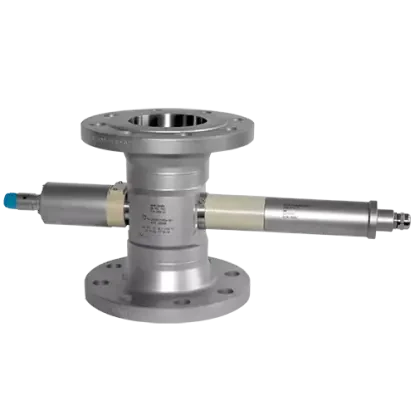

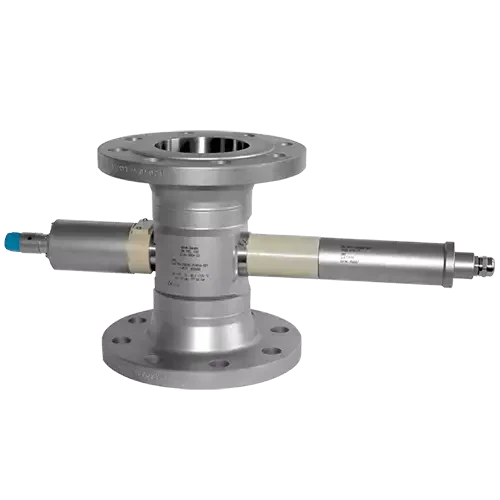

-30°C - 260°C - wersja HT
Temperatura otoczenia: 0°C - 40°C
Materiał wykonania komory przepływowej: Stal nierdzewna 1.4435 (SS 316L), 1.4539 (904 L), 1.4571 (SS 316Ti), 1.4462 (318 LN), Tytan 3.7035 (Grade 2), Hastelloy 2.4602 (C22), Plastic TFM™ 4215
Rozmiary komór: 1/8 cala do 6 cali(DN6 do DN150)

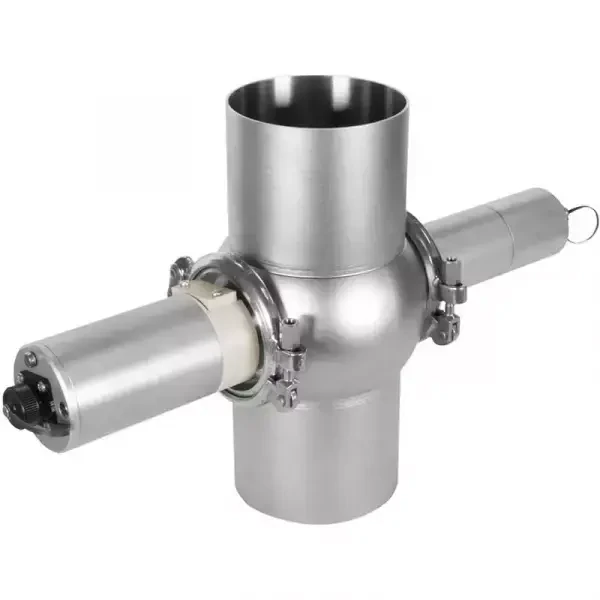

Przyłącze procesowe: Kołnierzowe (ASME, DIN, EN, JIS), Clamp (TC, ISO, DIN), gwint wewnętrzny(NPT, DIN), gwint sanitarny (DIN 11851), Varivent (DIN, IPS, OD)
Ciśnienie procesowe: 0 - 100 bar - może być wyższe w zależności od temoperatury medium procesowego, materiału wykonania oraz przyłącza procesowego
Materiał wykonania szkieł: Szafir, Pyrex, Szafir Biotech
Materiał wykoania uszczelnień: Silikon (FDA), Viton® (FDA), EPDM / Kalrez® 6230 (FDA / USP Class VI), Kalrez® 4079
