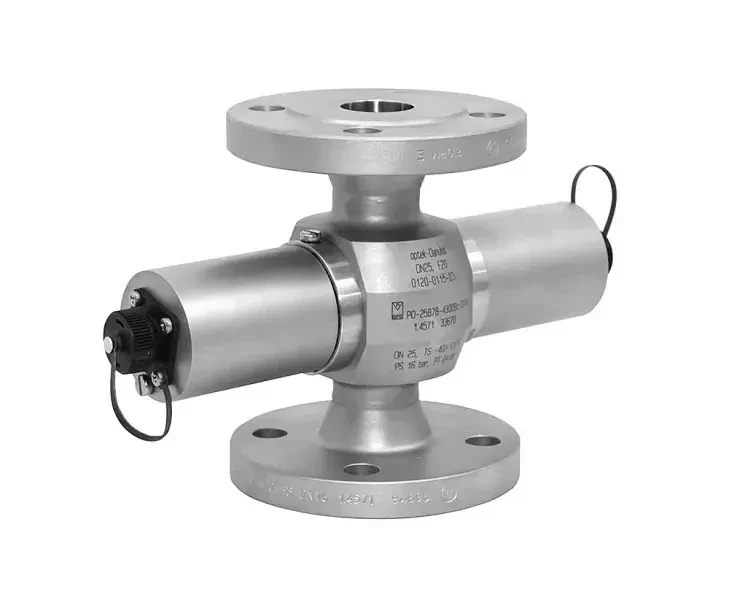

Czujnik zmętnienia TF56-N
Czujnik zmętnienia TF56-N firmy optek-Danulat służy do pomiarów zmętnienia zawiesin. Dzięki dwukanałowej konstrukcji cechuje się dużą dokładnością przy niskich wartościach stężeń. Czujnik ten od lat wykorzystywany w wielu branżach min. spożywczej, chemii czy petrochemii.
Czujniki zmętnienia optek-Danulat
Czujniki zmętnienia niemieckiej firmy optek-Danulat są od lat liderem technik pomiarowych cieczy technologicznych opartej na zasadzie zmian w zachowaniu się światła. Systemy pomiarowe firmy optek-Danulat z sukcesem używane w wielu procesach technologicznych takich jak filtracja, separacja produktów, fermentacja, rafinacja, rozdział faz, detekcja składników w zawiesinie. Dzięki zastosowaniu nowatorskich rozwiązań technicznych oraz najlepszej jakości komponentów, pomiary są precyzyjne, a ich wyniki powtarzalne, nawet w przypadku występowania trudnych warunków takich jak, wysokie temperatury, wysokie ciśnienia. Firma optek-Danulat spełniają wymagania standardów międzynarodowych (dyrektywy PED), a ich produkty spełniają wymagania najwyższych standardów przemysłowych oraz przemysłowych (certyfikat /ATEX).
Fotometry - budowa, zasada działania, zastosowanie. Zobacz film:

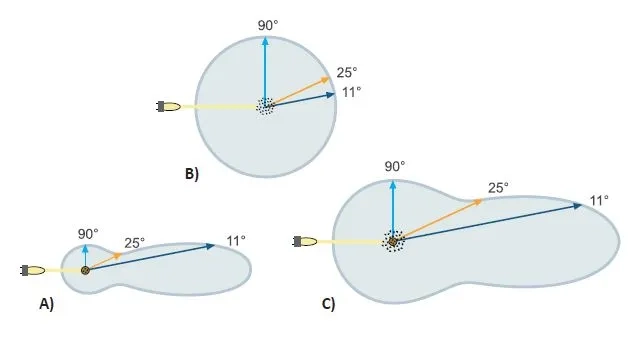

Czujnik zmętnienia zawiesin - zasada działania

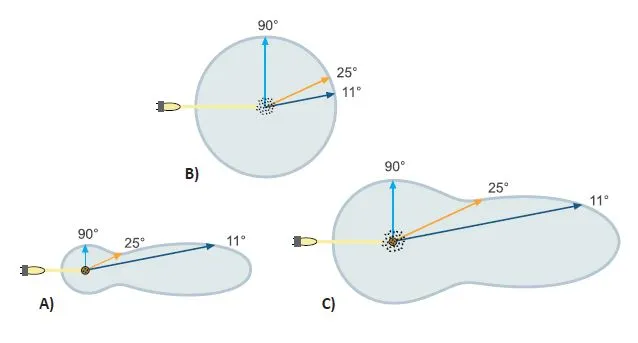

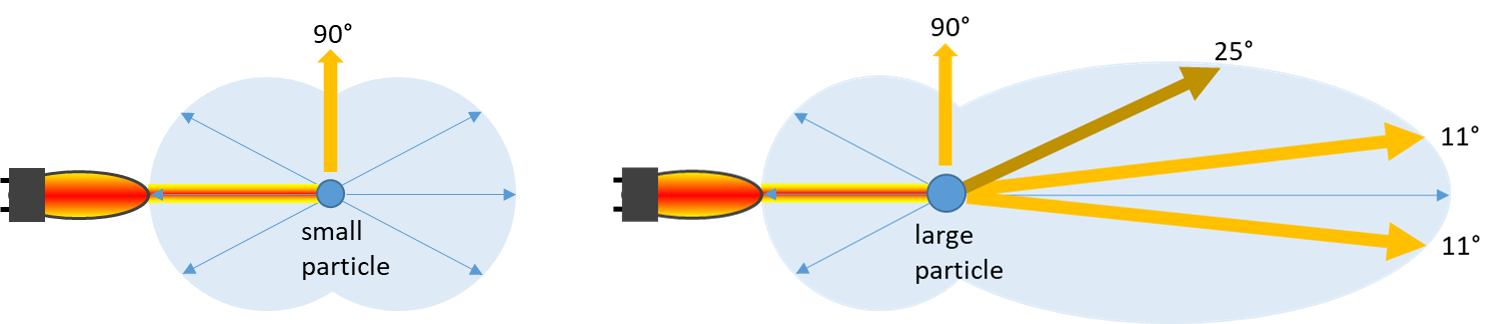

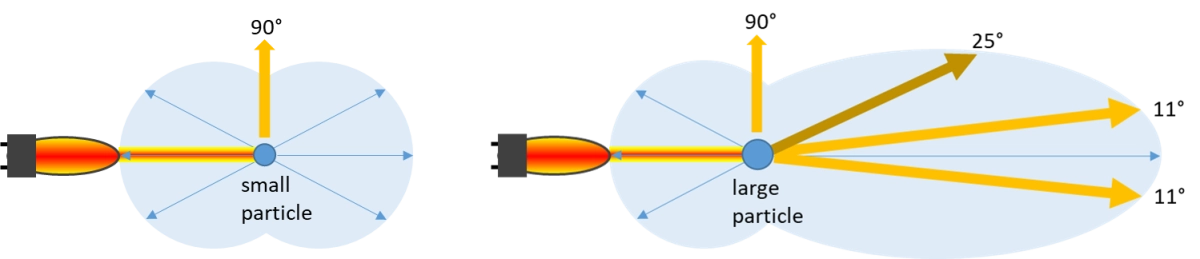

Mętność w cieczach spowodowana jest zawieszonymi, drobnymi, nierozpuszczalnymi cząsteczkami o różnym współczynniku załamania światła niż otaczające je medium. Cząsteczki te powodują zakłócenia rozchodzenia się fal świetlnych w postaci odbić, rozproszeń i absorpcji fal. Wraz ze wzrostem ilości tych cząsteczek rośnie intensywność światła rozproszonego. Dwa najważniejsze czynniki wpływające na natężenie i rozkład przestrzenny rozproszonego światła to długość fali światła i wielkość cząstek.
Czujniki zmętnienia wykorzystują zjawisko rozproszenia światła przez obecność cząsteczek w medium mierząc intensywność światła o danej długości fali które przechodząc przez medium dociera do detektora umiejscowionego pod kątem 0° względem wiązki fal świetlnych emitowanych przez moduł lampowy. Czujniki zmętnienia optek w swoich pomiarach mętności bazują zawsze na długości fali zbliżonej do podczerwieni czyli w przedziale 700-1000 nm. dzięki czemu można wyeliminować wpływ wszelkich zaburzeń spowodowanych kolorem medium.
Czujnik zmętnienia TF56-N

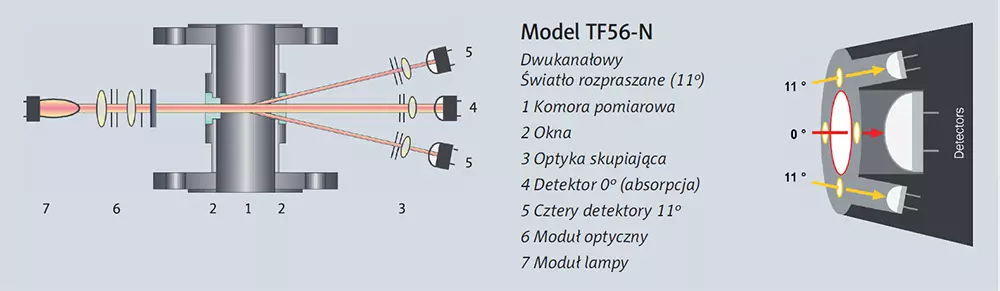

Czujnik TF56-N jest urządzeniem pracującym w czasie rzeczywistym, zaprojektowanym do pomiaru absorpcji światła pod kątem 11° spowodowanej mętnością medium procesowego. Gdy wiązka światła NIR jest przepuszczana przez strumień medium procesowego, czujnik jednocześnie mierzy ilość światła rozproszonego pod kątem 11° i pozostałą ilość światła nierozproszonego pod kątem 0°.
Dzięki takiemu sposobowi pomiaru TF56-N jest precyzyjnym czujnikiem zmętnienia światła rozproszonego Światło rozproszone od cząstek (śladowych zawieszonych ciał stałych, nierozpuszczonych cieczy lub pęcherzyków gazu) w ośrodku jest wykrywane przez cztery hermetycznie zamknięte fotodiody krzemowe pod kątem 11°. Jednocześnie bezpośrednie światło jest wykrywane przez fotodiodę referencyjną.
Ta unikalna dwukanałowa konstrukcja kompensuje zakłócenia medium nośnego. Czujnik może być kalibrowany w ppm (DE), EBC lub FTU i jest zaprojektowany do pomiarów bardzo niskich stężeń cząstek.
Specyfikacja techniczna
- długość fali pomiarowej: 730 nm - 970 nm
- detektor: 1 krzemowa fotokomórka światła absorpcyjnego, 4 krzemowych fotokomórek światła rozproszonego
- zakres pomiarowy:
0 - 25 do 500 ppm (DE)
0 - 10 do 200 FTU
0 - 2,5 do 50 EBC - długość drogi optycznej: 40 mm standardowo (50 - 60 mm z mniejszą dokładnością)
- kalibracja: podstawowa, światła rozproszonego 11° - ppm/FTU/EBC
- źródło światła: żarówka wolframowa 5,0 V DC, 970 mA (3-5 lat żywotności)
- rozdzielczość: <±0,05% dla poszczególnych zakresów pomiarowych
- powtarzalność: <±1,0% dla poszczególnych zakresów pomiarowych
- liniowość: <±2% dla poszczególnych zakresów pomiarowych (w zależności od aplikacji)
- stopień ochrony elementów optycznych: IP65 lub wyższy
- temperatura procesowa:
0°C - 100°C
-20°C - 190°C - wersja HT - temperatura otoczenia: 0°C - 40°C
- materiał wykonania komory przepływowej:
Stal nierdzewna 1.4435 (SS 316L), 1.4539 (904 L), 1.4571 (SS 316Ti), 1.4462 (318 LN)
Tytan 3.7035 (Grade 2)
Hastelloy 2.4602 (C22), Plastic TFM™ 4215 - rozmiary komór: 1/8 cala do 6 cali (DN6 do DN150)
- przyłącze procesowe:
Kołnierzowe (ASME, DIN, EN, JIS), Clamp (TC, ISO, DIN)
gwint wewnętrzny(NPT, DIN)
gwint sanitarny (DIN 11851)
Varivent (DIN, IPS, OD) - ciśnienie procesowe:
0 - 100 bar - może być wyższe w zależności od temperatury medium procesowego, materiału wykonania oraz przyłącza procesowego - materiał wykonania szkieł:
Szafir, Pyrex, Szafir Biotech - materiał wykonania uszczelnień:
Silikon (FDA), Viton® (FDA), EPDM / Kalrez® 6230 (FDA / USP Class VI), Kalrez® 4079
Zastosowanie czujnika zmętnienia TF56-N
- monitorowanie mętności w kondensacie
- wykrywanie oleju w wodzie lub wycieku innych substancji
- w procesie filtracji, za lub przed separatorem
- monitorowanie wody chłodzącej
- w destylacji ropy naftowej
Produkty powiązane

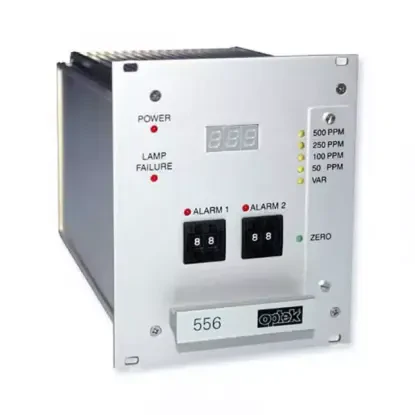

Konwerter 556
Konwerter dwukanałowy 556 jest prostym przetwornikiem zapewniającym ciągły pomiar w czasie rzeczywistym zmętnienia. W połączeniu z czujnikiem światła rozproszonego optek TF56-N, konwerter 556 może tworzyć oszczędny system pomiarowy, zapewniający wiarygodne pomiary procesowe.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Konwerter 556
Konwerter dwukanałowy 556 jest prostym przetwornikiem zapewniającym ciągły pomiar w czasie rzeczywistym zmętnienia. W połączeniu z czujnikiem światła rozproszonego optek TF56-N, konwerter 556 może tworzyć oszczędny system pomiarowy, zapewniający wiarygodne pomiary procesowe.
Konwerter C4000
Konwerter C4000 przeznaczony do współpracy z czujnikami opartymi na pomiarze absorpcji promieniowania ultrafioletowego (UV), widzialnego (VIS), bliskiej podczerwieni (NIR) oraz światła rozproszonego. Na graficznym wyświetlaczu można w czasie rzeczywistym przedstawić absorpcję, transmitancję i stężenie w dowolnej jednostce miary takiej jak CU, OD, %, ppm (DE), EBC, FTU, g/l i wiele innych. Szczególną zaletą dla czujników światła rozproszonego jest fabrycznie zaimplementowane zero. Konwertery te posiadają również funkcję zerowania przez użytkownika oraz regulację nachylenia i przesunięcia.

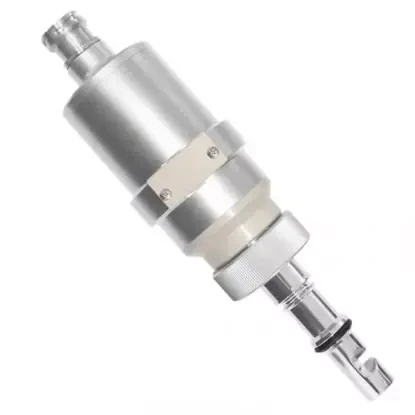

Czujnik barwy AS16-F
Sonda koloru AS16-F jest bardzo precyzyjną sondą montowaną w rurociągach lub zbiornikach. Sonda ta mierzy absorpcję światła VIS różnych medium procesowych. Przeznaczona do pracy ciągłej. Pięć różnych długości ścieżki optycznej pozwala na indywidualne skonfigurowanie i zaadaptowanie sondy do wielu procesów.
Czujnik mętności TF16-N
Czujnik TF16-N do pomiaru mętności w niskich zakresach, potrafi wykrywać wielkości rzędu pojedynczych ppm. Wykorzystuje zjawisko rozproszenia fal świetlnych. Czujnik ten jest przeznaczony do pracy in-line i zapewnia dokładne pomiary stężenia części stałych w zawiesinie z dużą precyzją i powtarzalnością.
Fotometr AF26
AF26 służący do pomiaru barwy jest wysoce precyzyjnym i czułym 2-kanałowym fotometrem do pracy in-line. Fotometr ten zapewnia dużą powtarzalność i dokładność. Pomiar przeprowadzany jest na dwóch krzemowych fotokomórkach rejestrujących dwie długości fali, pozwala to na pomiar absorpcji światła oraz jego kompensację od zmętnienia. Wynik pomiaru może być skorelowany z wieloma skalami barwy oraz może służyć do pomiaru stężenia substancji powodujących zabarwienie medium procesowego.

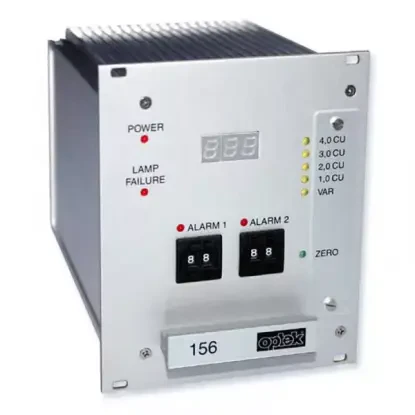

Konwerter 156
Przetwornik jednokanałowy 156 jest prostym przetwornikiem zapewniającym ciągły pomiar w czasie rzeczywistym zmętnienia i barwy. W połączeniu z czujnikami absorpcji światła może stworzyć oszczędny systemem pomiarowy mętności lub barwy, zapewniający wiarygodne pomiary procesowe.
Sonda mętności AS16-N
Sonda o wysokiej precyzji do bezpośredniego montażu w rurociągach i zbiornikach mierzących absorpcję światła NIR (zmętnienie) różnych próbek cieczy. Długość ścieżki optycznej można indywidualnie konfigurować, aby spełnić wymagania sterowania procesem z najwyższą dokładnością.

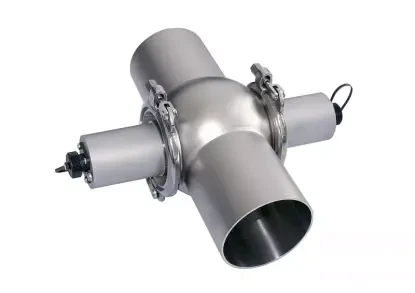

Kolorymetr AF56-F
