Przetwornik wilgotności i temperatury HTS801
Przetwornik wilgotności i temperatury HTS801 stworzony został do pracy w niekorzystnym, stawiającym bardzo duże wymagania środowisku. Przemysłowy monolityczny czujnik wilgotności z podgrzewaniem charakteryzuje się największą odpornością na zanieczyszczenia chemiczne.

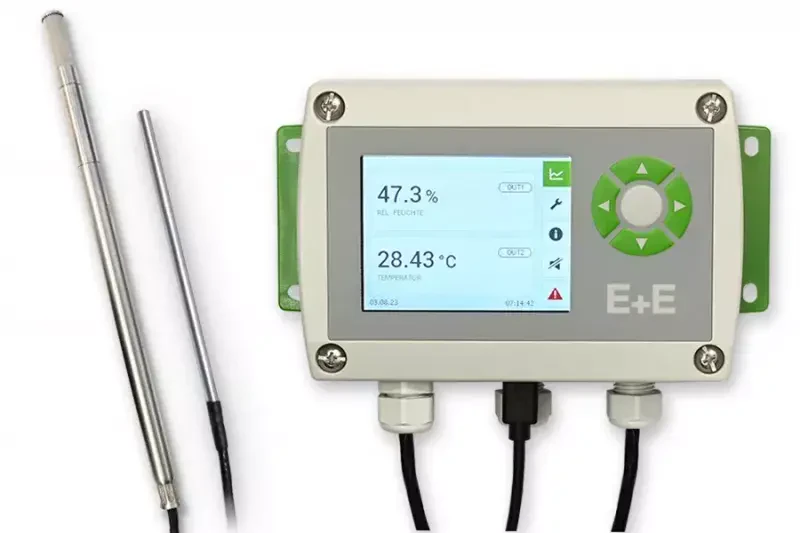

Przemysłowy przetwornik wilgotności i temperatury HTS801 - jeden czujnik do wielu zastosowań
HTS801 to najnowsza seria przemysłowych przetworników wilgotności i temperatury stworzonych do szybkich i dokładnych pomiarów wilgotności względnej, temperatury punktu rosy, temperatury mokrego termometru lub wilgotności bezwzględnej w niekorzystnym środowisku zewnętrznym.
Przetwornik przemysłowy dedykowany jest do miejsc o wysokiej wilgotności i chemicznie zanieczyszczonych. Jest kontynuatorem linii EE33. Zachowując konstrukcję poprzedniika w nowym przetworniku wilgotności i temperattury wprowadzono dodatkowo:
- w pełni wymienną sondę pomiarową rapidX,
- wewnętrzny rejestrator zdarzeń i historii warunków ekstremalnych.
Przetwornik HTS801 posiada również obudowę i funkcjonalność znaną z przetwornika EE310. Tym samym możemy go obsługiwać za pomocą kolorowego wyświetlacza LCD z rejestracją danych, korzystać z komunikacji RS485 MODBUS RTU lub TCP/IP, w łatwy sposób zmieniać konfigurację przez złącze USB.
Przemysłowy przetwornik wilgotności z inteligentną sondą plug&play
HTS801 z opcją PC7 jest wyposażony w inteligentną, wtykową sondę RapidX, która umożliwia wymianę sondy typu plug&play. Każda inteligentna sonda HTS801 RapidX automatycznie przesyła swoje parametry startowe do elektroniki HTS801 i można ją wymienić nawet podczas pracy. Wymiana sondy w przemysłowym przetworniku nie była jeszcze nigdy tak prosta i szybka - bez jakiejkolwiek konfiguracji, regulacji czy kalibracji.
Jest to szczególnie przydatne do wykluczenia przestojów i związanych z nimi kosztów w trudnych warunkach przemysłowych,
gdzie sonda może czasami ulec uszkodzeniu.
Funkcja automatycznego odzyskiwania (ARC)
Funkcja automatycznego odzyskiwania (ARC) jest dostępna dla wszystkich typów przetwornika HTS801 i służy do usuwania zanieczyszczeń chemicznych, a tym samym eliminowania efektu dryfu elementu pomiarowego RH/T. Osiąga się to poprzez intensywne nagrzewanie elementu czujnika.
Funkcję można idealnie dostosować do wymagań aplikacji i aktywować:
▪ ręcznie za pomocą wyświetlacza lub przycisków,
▪ według określonego cyklicznego przedziału czasowego konfigurowalnego poprzez oprogramowanie PCS10,
▪ przy użyciu poleceń komunikacji cyfrowej RS485 lub Ethernet.
Specjalistyczne tryby pracy przetwornika
Osłona przeciwkondensacyjna (CG)
Przemysłowe przetworniki wilgotności HTS801 z ochroną kondensacyjną (CG) są przeznaczone do zastosowań, w których występuje zmienna wilgotność w pełnym zakresie 0...100 %RH, zwłascza kiedy przez krótki czas może wystąpić kondensacja. CG ( Condensation Guard) chroni element pomiarowy RH/T i zapobiega chwilowej kondensacji wody i jej negatywnemu wpływowi na wyniki pomiarów poprzez celowe kontrolowane ogrzewanie. Ogrzewanie CG jest wyzwalane przez wstępnie zdefiniowaną wartość zadaną wilgotności względnej, ustawioną fabrycznie w instrukcji zamawiania. Wartość zadaną można również konfigurować za pomocą oprogramowania PCS10 lub z pomocą wyświetlacza i przycisków.
Osłona przed wysoką wilgocią (H2G)
Przetwornik wilgotności HTS801 z zabezpieczeniem przed wysoką wilgocią (H2G) umożliwia dokładny pomiar wilgotności względnej nawet przy stale wysokiej wilgotności oraz w warunkach kondensacji. Ciągłe, adaptacyjne ogrzewanie elementu pomiarowego i korpusu sondy (podwójny system ogrzewania) zapobiega efektom kondensacji wody na elemencie czujnika, wręcz obniżając wilgotność względną pracy sensora do konfortowych warunków pracy. Następnie właściwa wilgotność obliczana jest wstecznie na podstawi pomiarów temperatury. Ten zaawansowany system precyzyjnego pomiaru wilgotności w warunkach kondensacji został bliżej opisany w dokumencie, który znajduje się w zakładce pliki.
Parametry
| Medium | gazy/powietrze |
| Temperatura pracy | -40 ... 180 °C |
| Zakres pomiarowy | 0 ... 100% |
| Dokładność | ±1,60 % |
| Montaż | oddalona sonda oddalona sonda ciśnieniowa |
| Długość przewodu | 10 m 2 m 5 m 1 m |
| Komunikacja | Ethernet USB TCP/IP RS485 / Modbus RTU |
| Wyświetlacz | brak LCD 3,5" |
| Przekaźnik alarmowy | 2 x SPDT |
| Sygnał wyjściowy | 0 ... 10 V 0 ... 1 V 0 ... 20 mA 0 ... 5 V 4 ... 20 mA ETHERNET Modbus RTU (RS485) |
| Producent | E+E Elektronik |
