Przetworniki wilgotności powietrza

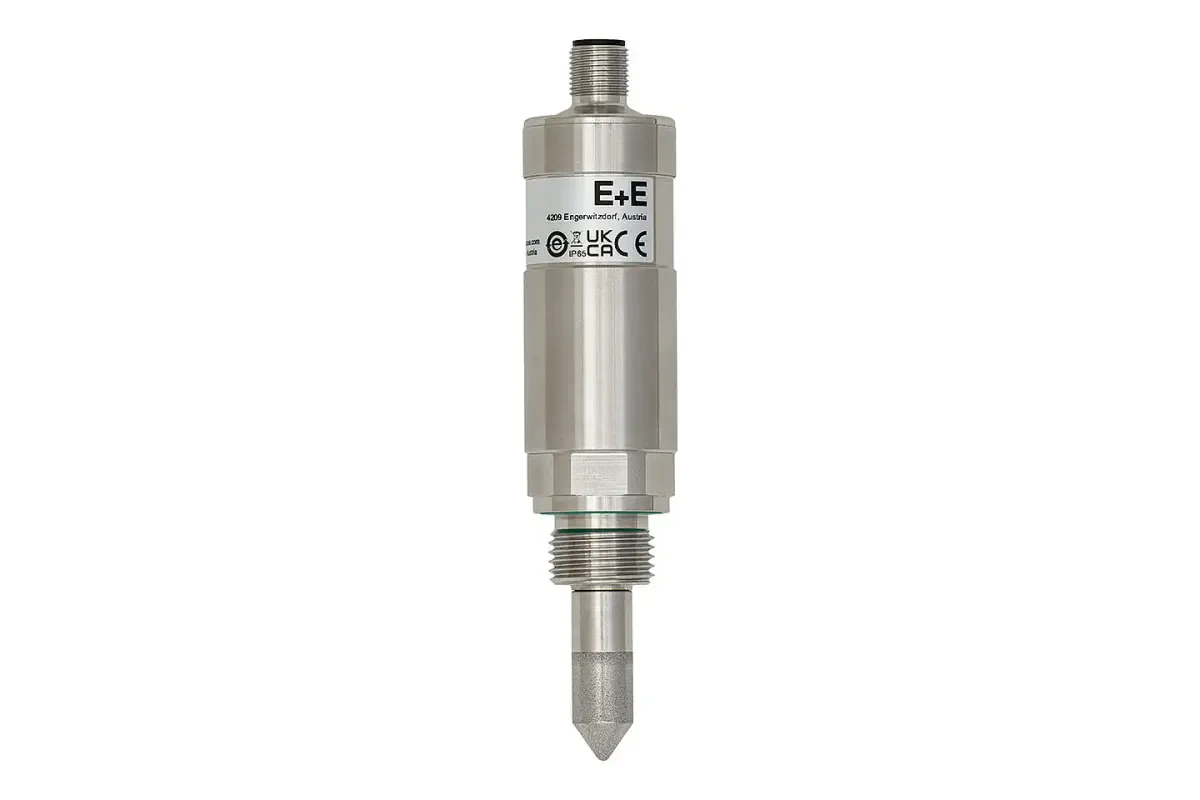

Przetworniki punktu rosy do -70°C TDS501
Kod produktu: TDS501
Przetworniki punktu rosy TDS501 z nowym przełomowym systemem pomiaru na który składają się cztery sensory pomiarowe. Zapewnia to dokładny pomiar w zakresie do -70°C punktu rosy, brak wstrzymywania pomiaru w trakcie autokalibracji oraz brak ryzyka uszkodzenia w przypadku zalania wodą.
Przetworniki punktu rosy
Punkt rosy to wielkość opisująca zarówno fizyczne zjawisko temperatury, w której następuje skroplenie pary wodnej, jak również stanowi informację o wilgotności danego medium. Sprężone powietrze wykorzystywane w aplikacjach przemysłowych powinno być odpowiednio suche, aby w procesie rozprężania nie dochodziło do skropleń wody. Wyspecjalizowane systemy osuszania odprowadzają cząsteczki wody z gazu, obniżając wilgotność względną sprężonego powietrza do wartości poniżej 1%, co odpowiada przy temperaturze pokojowej -40°C punktu rosy. Pomiar wilgotności względnej na tak niskim poziomie tradycyjnym przetwornikiem wilgotności względnej jest zbyt mało precyzyjny. Konieczne jest więc zastosowanie urządzenia, które dla wilgotności względnej poniżej 5% będzie dokonywało pomiar z należytą dokładnością.

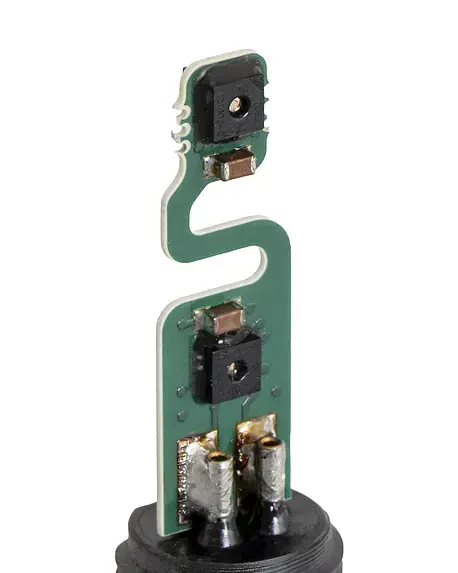

Przetworniki punktu rosy TDS501 - sensor pomiarowy

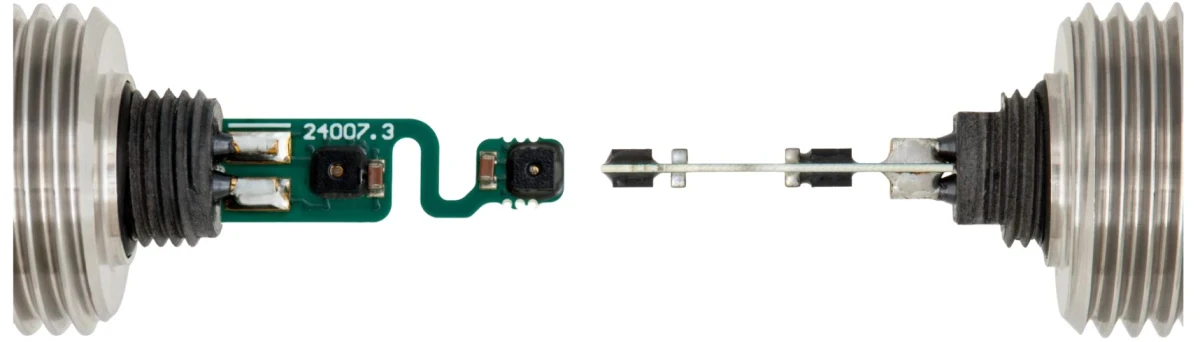

W przetworniku punktu rosy sprężonego powietrza TDS501 zastosowano nową opatentowaną koncepcję z wykorzystaniem 4 sensorów - system quadro. Każdy z sensorów posiada funkcję podgrzewania, która odprowadza śladowe ilości wody z powierzchni sensora oraz kalibruje wartość pojemności bazowej sensora dla wilgotności równej 0,0% wilgotności względnej. Procedura ta zwana autokalibracją pozwala na zwiększenie dokładności pomiaru i jest niezbędna do prawidłowego pomiaru niskich wartości wilgotności. Zastosowanie 2 par sensorów pozwala na stosowanie ich naprzemiennie w trakcie autokalbracji dzięki czemu przetwornik nie zatrzymuje pomiaru.
Przetworniki punktu rosy - sposób montażu wewnątrz rurociągu.
Dobór właściwego urządzenia pomiarowego do aplikacji jest ważnym aspektem. Równie ważnym jest jednak właściwe zainstalowanie urządzenia. Jeżeli punkt rosy jest na niskim poziomie, to istnieje ryzyko niepoprawnego pomiaru wynikające np. z montażu w strefie martwej, w której sensor nie będzie miał bezpośredniego kontaktu z medium. Istnieje również ryzyko "zaciągania" wilgotności z otoczenia. Dlatego czujnik pomiarowy powinien być zainstalowany odpowiednio głęboko i znajdować się w przepływie badanego medium.
Cela pomiarowa w przetwornikach punktu rosy
Innym sposobem zamontowania przetwornika punktu rosy jest zastosowanie celi pomiarowej. Idea montażu polega na doprowadzeniu sprężonego powietrza z instalacji za pomocą standardowego szybkozłącza (3) do celi pomiarowej, w której zamontowany zostanie przetwornik punktu rosy TDS501 (1). Poprzez zawór (2) następuje niewielki kontrolowany wypływ mierzonego medium, które, opływając sensor pomiarowy, uchodzi do otoczenia.
Czas pomiaru w przetworniku punktu rosy sprężonego powietrza
Pomiar punktu rosy wymaga odpowiedniego czasu na właściwą stabilizację pomiaru. Czas ten uzależniony jest od temperatury punktu rosy - im niższa, tym dłużej trwa osuszenie sensora i przyjęcie właściwych warunków pomiarowych. Dla temperatur poniżej -60°C Td adaptacja przetwornika będzie trwała kilka godzin. Dotyczy to czasu kiedy przetwornik wkładany jest do instalacji z warunków otoczenia lub przy nagłych zmianach medium - z wilgotnego na bardzo suche. W dokumentacji opisany jest również wpływ materiału instalacji. Wiedza ta jest również bardzo istotna przy decyzji o okresowych pomiarach wykonywanych dorywczo. Zbyt krótki czas stabilizacji może znacząco wypatrzeć wynik pomiarów. Warto się nad tym zastanowić i zastosować pomiar ciągły przetwornikiem punktu rosy TDS501.

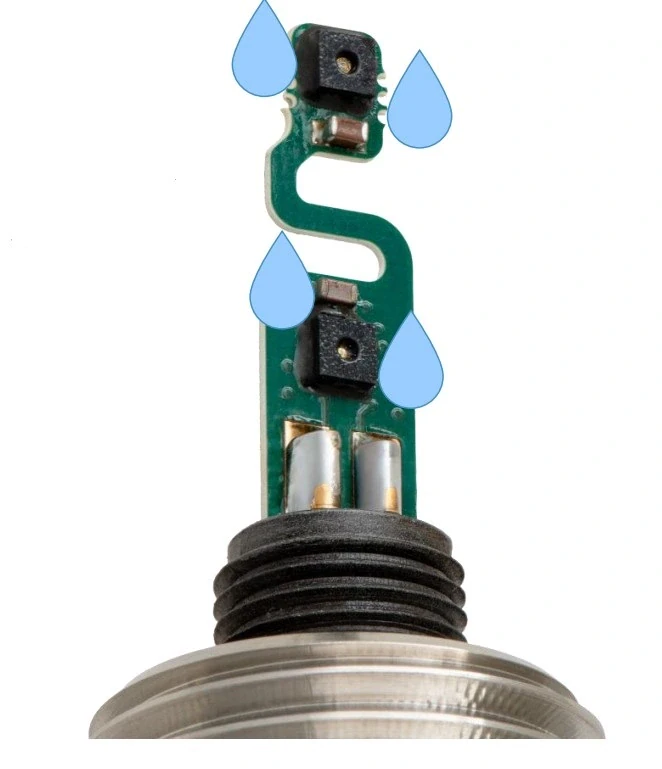

TDS501 - zawilgocenia nie stanowią problemu
Przetworniki dedykowane do bardzo suchych aplikacji czasami poddawane są skrajnie przeciwnym warunkom pracy. Często przy uruchomieniu aplikacji lub w trakcie awarii osuszaczy w instalacji pojawia się woda. Jest to bardzo ciężki test dla urządzenia dedykowanego dla suchego medium i może prowadzić do awarii. Ryzyko awarii nie występuje w modelu TDS501 gdyż każdy z 4 sensorów jest gotowy do pracy w pełnym zakresie wilgotności względnej, również w warunkach kondensacji.
Parametry
| Zakres pomiarowy | -70 ... 30 °C |
| Wielkość mierzona | temperatura punktu rosy |
| Dokładność | ±2 °C |
| Wyświetlacz | brak |
| Sygnał wyjściowy | 4 ... 20 mA RS 485 |
| Ciśnienie procesowe | do 80 bar |
| Producent | E+E Elektronik |
