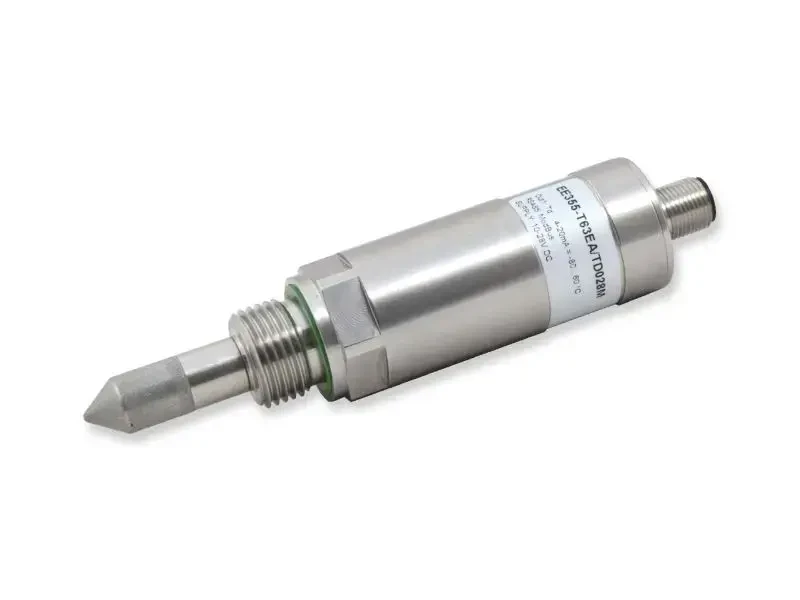

Przetworniki punktu rosy sprężonego powietrza EE355
Kod produktu: EE355
Przetworniki punktu rosy sprężonego powietrza o zakresie pomiarowym do -60°C posiada kompaktową obudowę z gwintem 1/2'' do bezpośredniego wkręcenia w instalację. Wyjście z mierzoną wartością stanowi analogowy sygnał prądowy 4...20 mA oraz cyfrowy RS485 (MODBUS RTU).
Przetworniki punktu rosy sprężonego powietrza
Punkt rosy to wielkość opisująca zarówno fizyczne zjawisko temperatury, w której następuje skroplenie pary wodnej, jak również stanowi informację o wilgotności danego medium. Sprężone powietrze wykorzystywane w aplikacjach przemysłowych powinno być odpowiednio suche, aby w procesie rozprężania nie dochodziło do skropleń wody. Wyspecjalizowane systemy osuszania odprowadzają cząsteczki wody z gazu, obniżając wilgotność względną sprężonego powietrza do wartości poniżej 1%, co odpowiada przy temperaturze pokojowej -40°C punktu rosy. Pomiar wilgotności względnej na tak niskim poziomie tradycyjnym przetwornikiem wilgotności względnej jest zbyt mało precyzyjny. Konieczne jest więc zastosowanie urządzenia, które dla wilgotności względnej poniżej 5% będzie dokonywało pomiar z należytą dokładnością.
Przetworniki punktu rosy sprężonego powietrza EE355 - sensor pomiarowy
W przetworniku punktu rosy sprężonego powietrza EE355 tradycyjne sensory pomiaru wilgotności i temperatury zostały zastąpione czujnikiem zespolonym, łączącym obydwa pomiary. Czujnik ten posiada również funkcję podgrzewania, która odprowadza śladowe ilości wody z powierzchni sensora oraz kalibruje wartość pojemności bazowej sensora dla wilgotności równej 0,0% wilgotności względnej. Procedura ta zwana autokalibracją pozwala na zwiększenie dokładności pomiaru. Pomiar punktu rosy -40°C dokonany zostanie z precyzją ± 2°C, co odpowiada precyzji wilgotności względnej na poziomie ±0.15% - niedostępnej w tradycyjnym przetworniku wilgotności.

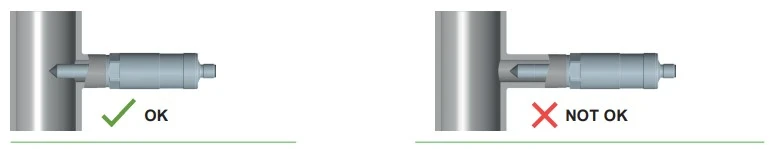

Przetworniki punktu rosy EE355 - sposób montażu wewnątrz rurociągu.
Dobór właściwego urządzenia pomiarowego do aplikacji jest ważnym aspektem. Równie ważnym jest jednak właściwe zainstalowanie urządzenia. Jeżeli punkt rosy jest na niskim poziomie, to istnieje ryzyko niepoprawnego pomiaru wynikające np. z montażu w strefie martwej, w której sensor nie będzie miał bezpośredniego kontaktu z medium. Istnieje również ryzyko "zaciągania" wilgotności z otoczenia. Dlatego czujnik pomiarowy powinien być zainstalowany odpowiednio głęboko i znajdować się w przepływie badanego medium.

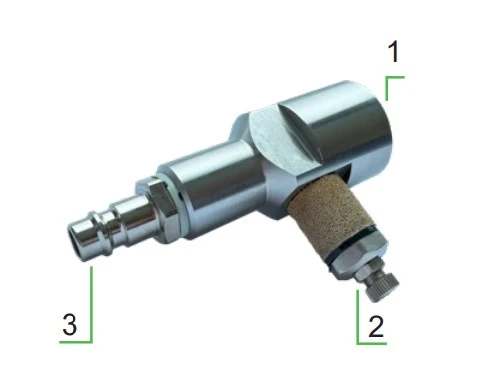

Cela pomiarowa w przetwornikach punktu rosy sprężonego powietrza EE355
Innym sposobem zamontowania przetwornika punktu rosy sprężonego powietrza EE355 jest zastosowanie celi pomiarowej. Idea montażu polega na doprowadzeniu sprężonego powietrza z instalacji za pomocą standardowego szybkozłącza (3) do celi pomiarowej, w której zamontowany zostanie przetwornik punktu rosy EE355 (1). Poprzez zawór (2) następuje niewielki kontrolowany wypływ mierzonego medium, które, opływając sensor pomiarowy, uchodzi do otoczenia.
Czas pomiaru w przetworniku punktu rosy sprężonego powietrza
Pomiar punktu rosy wymaga odpowiedniego czasu na właściwą stabilizację pomiaru. Czas ten uzależniony jest od temperatury punktu rosy - im niższa, tym dłużej trwa osuszenie sensora i przyjęcie właściwych warunków pomiarowych. Dla temperatur poniżej -60°C Td adaptacja przetwornika będzie trwała kilka godzin. Dotyczy to czasu kiedy przetwornik wkładany jest do instalacji z warunków otoczenia lub przy nagłych zmianach medium - z wilgotnego na bardzo suche. W dokumentacji opisany jest również wpływ materiału instalacji. Wiedza ta jest również bardzo istotna przy decyzji o okresowych pomiarach wykonywanych dorywczo. Zbyt krótki czas stabilizacji może znacząco wypatrzeć wynik pomiarów. Warto się nad tym zastanowić i zastosować pomiar ciągły przetwornikiem punktu rosy sprężonego powietrza EE355.
Parametry
| Zakres pomiarowy | -60 ... 60 °C |
| Wielkość mierzona | temperatura punktu rosy |
| Dokładność | ±2 °C |
| Wyświetlacz | brak |
| Sygnał wyjściowy | 4 ... 20 mA RS 485 |
| Ciśnienie procesowe | do 80 bar |
| Producent | E+E Elektronik |
Pliki do pobrania
Linki
Produkty powiązane
Przetworniki punktu rosy EE371
Przetworniki EE371 dedykowane są do dokładnych pomiarów wilgotności w suchym powietrzu i pozwalają na pomiar punktu rosy do -60°C z dokładnością 2°C. Dla powietrza o temperaturze pokojowej, odpowiada to wilgotności względnej na poziomie od 0,08 % . Przetwornik posiada dwa wyjścia analogowe oraz może być wyposażony w wyświetlacz wielkości mierzonej.
Przetworniki punktu rosy EE354
Przetwornik EE354 podobnie jak EE355 przeznaczony jest do monitoringu punktu rosy w układach sprężonego powietrza. W modelu EE355 zastosowano specjalny podgrzewany sensor oraz procesy autokalibracji by dokładnie zmierzyć bardzo suche powietrze do -60°C. Jeżeli jednak spodziewamy się wilgotnego medium a nawet chwilowych podtopień sensora warto skorzystać z przetwornika EE354, w którym zakres pomiarowy startuje od -20°C. Zastosowano w nim tradycyjny sensor, dzięki czemu przetwornik jest nie tylko tańszy, ale również odporny na chwilowe pojawienie się wody w układzie.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Kontaktowy miernik wilgotności materiałów sypkich serii BMMS
Kontaktowy czujnik serii BMMS to najnowsza wersja kontaktowego czujnika pomiaru wilgotności materiałów sypkich. Czujnik wilgoci materiałów sypkich BMMS posiada wielopunktową kalibracją poprzez oprogramowanie PC, w zakresie pomiarowym dowolnie wybranym 0 - 100%.
Przetworniki punktu rosy EE371
Przetworniki EE371 dedykowane są do dokładnych pomiarów wilgotności w suchym powietrzu i pozwalają na pomiar punktu rosy do -60°C z dokładnością 2°C. Dla powietrza o temperaturze pokojowej, odpowiada to wilgotności względnej na poziomie od 0,08 % . Przetwornik posiada dwa wyjścia analogowe oraz może być wyposażony w wyświetlacz wielkości mierzonej.

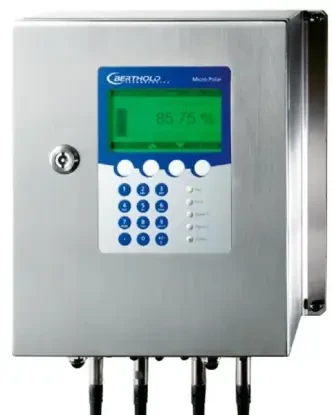

Mikrofalowy miernik wilgotności LB456
