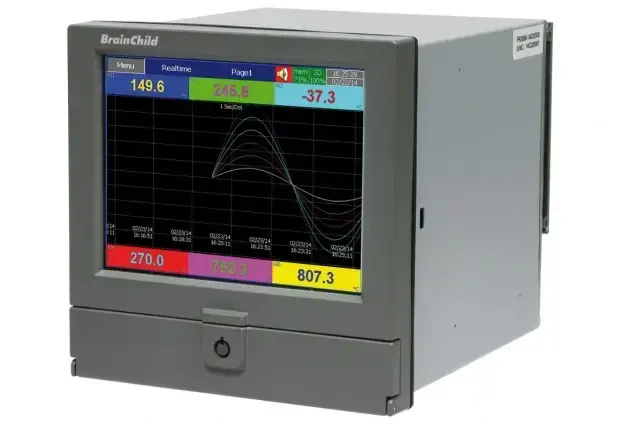

Rejestrator cyfrowy wideograficzny PR20
Kod produktu: PR20
Rejestrator PR20 to uniwersalny rejestrator cyfrowy firmy BrainChild. Jest to odpowiednik, proponowanych do tej pory, rejestratorów VR06/VR18. Nowy rejestrator cyfrowy parametrów procesowychoferuje większą ilość kanałów wejściowych i szybszy czas zapisu (100 msek). Rejestrator cyfrowy PR 20 to również obsługa większej ilości typów czujników i zwiększona pojemność pamięci wewnętrznej. Rejestrator może prowadzić rejestrację danych gromadzonych poprzez sieć (Modbus RTU). Dane rejestrowane są w pamięci cyfrowej i/lub karcie SD(USB). W rejestratorze cyfrowym parametrów procesowych zastosowano wyświetlacz 5.6'', który obsługiwany jest dotykowo lub poprzez mysz podłączoną w port USB. Wyświetlacz umożliwia prezentację danych zarówno w postaci słupków i wykresów, jak i poprzez graficzną wizualizację procesu. Do zarejestrowanych danych możliwe jest dodawanie odręcznych komentarzy bezpośrednio na ekranie rejestratora z danymi. Rejestrator cyfrowy posiada także funkcję WebSerwer, która pozwala na podgląd rejestrowanych danych w sieci internet.
Rejestrator cyfrowy z zaawansowaną funkcjonalnością PR20
Rejestrator cyfrowy serii PR20 (Paperless Recorder) to elektroniczny rejestrator sygnałów analogowych oraz cyfrowych. Wizualizacja odbywa się na kolorowym ekranie, obsługiwanym dotykowo lub za pomocą myszy. Rejestrator wideograficzny PR20 przeznaczony jest do rejestracji różnych parametrów procesowych, w tym rejestracji temperatury. Rejestrator cyfrowy PR20 zastąpił oferowane do tej pory rejestratory VR06/VR18. Nowy rejestrator posiada dodatkowe możliwości, ale zachowuje najlepsze cechy swoich poprzedników.
Właściwości rejestratora cyfrowego PR20
- rozbudowa 6 kanałowymi kartami wejść analogowych
- rozszerzona lista możliwych wejść analogowych oraz czujników
- możliwość rejestracji kanałów impulsowych wysokiej częstotliwości
- większa pamięć wewnętrzna oraz zewnętrzna

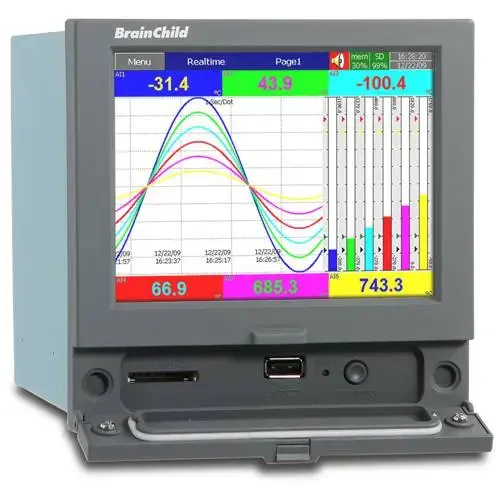

- monitor dotykowy z możliwością użycia myszy przez port USB
- ochrona IP65 od fronu urządzenia
- zapis co 100 ms (domyślnie 1 sek)
- edytowalna prędkość przesuwu na ekranie głównym
- przycisk START/STOP na froncie rejestratora
- standardy bezpieczeństwa zgodne z FDA 21 CFR part 11
- możliwość prezentacji graficznej układu pomiarowego (zbiorniki, pompy, zawory etc.)
- obsługa rejestratora poprzez kartę SD i/lub poprzez sieć Ethernet
- możliwość konfiguracji rejestratora oraz odczyt zarejestrowanych w pamięci wewnętrznej danych pomiarowych
- współpraca z rejestratorami VR06/VR18
- możliwość dodawania do wykresu znaczników czasowych wraz z komentarzem

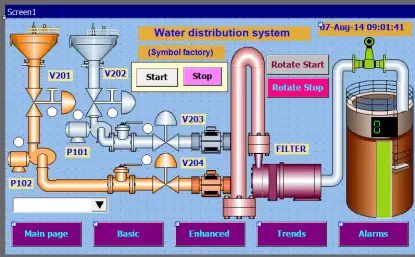

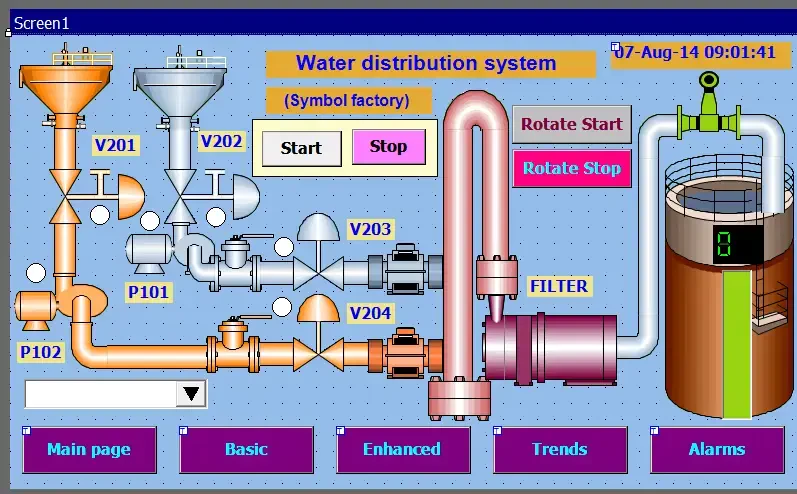

- możliwość skonfigurowania wyświetlacza PR20 według potrzeb użytkownika (zbiorniki, pompy, zawory etc.) za pomocą oprogramowania Panel Studio
- możliwość włączania rejestratora, sygnalizacji, edytowania

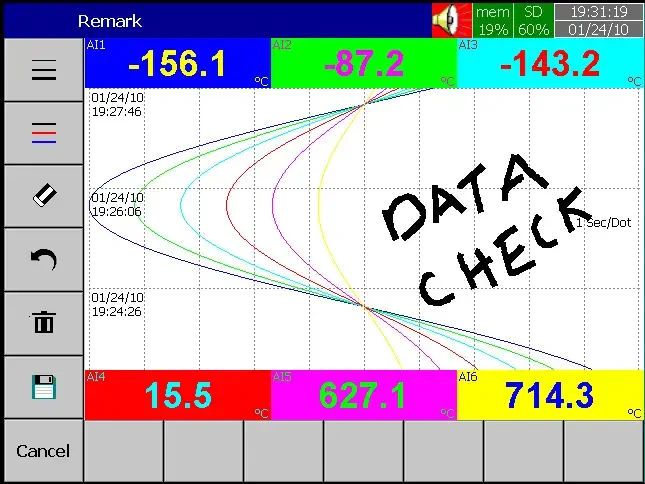

- możliwość wykonania odręcznej notatki, a następnie zapisanie zrzutu ekranowego w postaci pliku *.jpg
- wbudowany Web Server, który pozwala na podgląd danych, aktualnie mierzonych, w czasie rzeczywistym
- praca jako MODBUS MASTER zarówno w sieci RS485 jak i ethernet
Rejestrator cyfrowy z rozbudowanymi możliwościami rozszerzenia

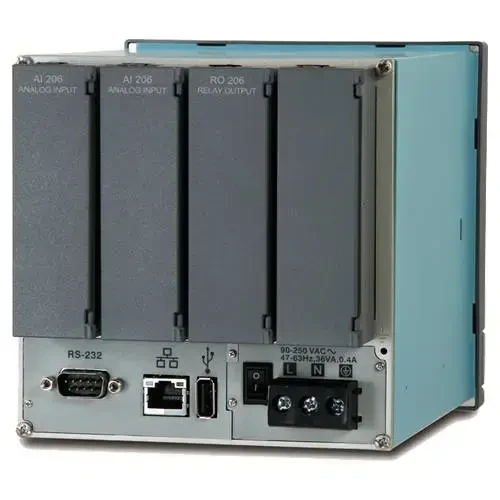

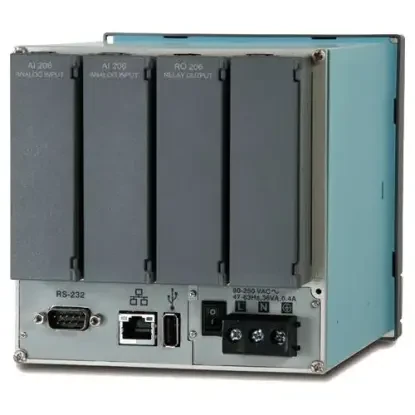

Rejestrator cyfrowy wyposażony jest w gniazda (sloty) rozszerzeń, które znajdują się z tyłu urządzenia. Pozwalają one znacznie zwiększyć elastyczność pracy rejestratora przy użyciu następujących kart I/O (wejścia/wyjścia) typu plug&play:
- karty wejścia analogowego,
- karty wyjścia przekaźnikowego,
- karty wejścia cyfrowego,
- karty wyjścia przekaźnikowego i wejścia cyfrowego,
- karty wyjść analogowych.
Rejestrator cyfrowy do wbudowania lub przenośny
Oferujemy rejestrator w standardzie do zabudowy panelowej z dodatkowym włącznikiem zasilania z tyłu obudowy.

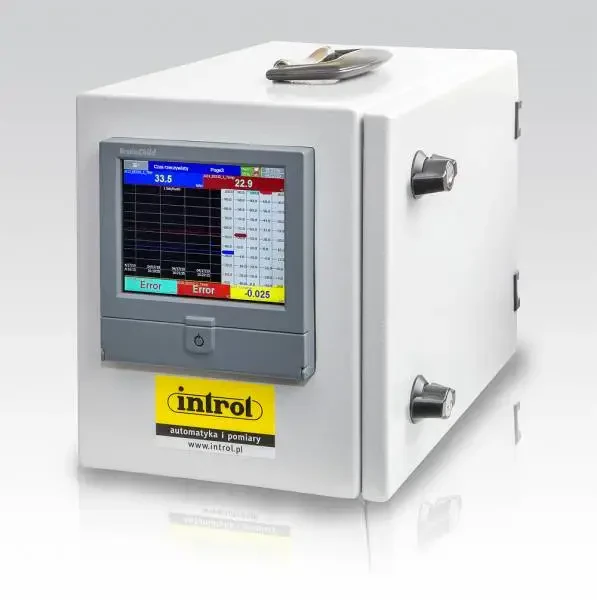

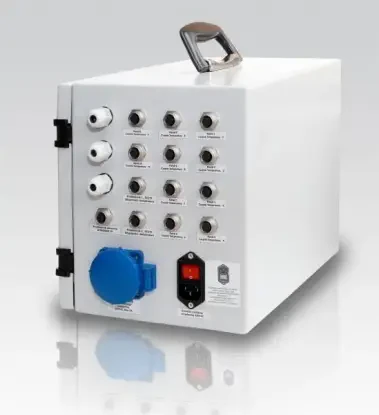

Na życzenie możemy jednak wykonać obudowę przenośną, która zawierają gniazda i wtyki dostosowane do indywidualnych potrzeb.
Przykład takiego wykonania prezentujemy w galerii.
Jeszcze bardziej rozbudowany rejestrator - model PR30 (rejestrator o liczbie kanałów analogowych do 48 oraz wyświetlaczu 12.1'') oferowany jest wyłącznie na podstawie indywidualnej wyceny.
Parametry
| Typ wejścia | napięciowe prądowe termoelementowe uniwersalne czujnik oporowy Pt100 |
| Wyświetlacz | 5,6'' (640x480) TFT LCD - dotykowy |
| Rozdzielczość | 640 x 480 |
| Zasilanie | 18 ... 36 V DC 90 ... 250 V AC |
| Ilość wejść analogowych | 6 12 18 24 |
| Opcje | brak karta 6 wejść cyfrowych karta 6 wyjść przekaźnikowych karta 6 wyjść analogowych 4...20 mA karta 3 wejść cyfrowych + 3 wyjść przekaźnikowych |
| Komunikacja | Ethernet Ethernet + RS485 |

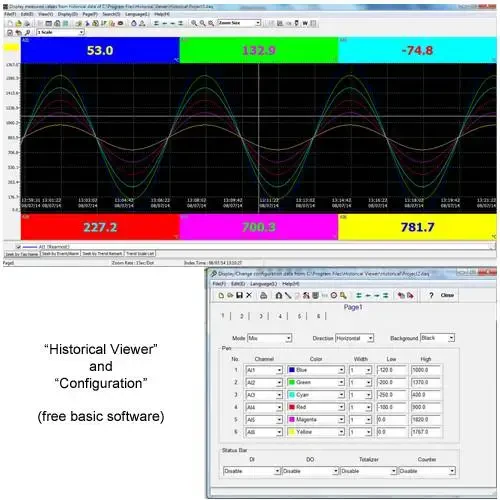

| Oprogramowanie | Standard Data Acquisition Studio |
| Oprogramowanie sprzętowe | kanały matematyczne, MODBUS, FDA21CFR, Panel Studio |
| Montaż | panelowy (obudowa szara) |
| Dopuszczenia | CE FDA 21 CFR part 11 |
| Producent | Brainchild |
