Rejestracja, wizualizacja i transmisja bezprzewodowa
Bezprzewodowy system rejestracji Wireless Value
Kod produktu: System rejestracji Wireless Value
Cyfrowy system rejestracji temperatury, wilgotności i innych parametrów łatwy w rozbudowie Wireless Value

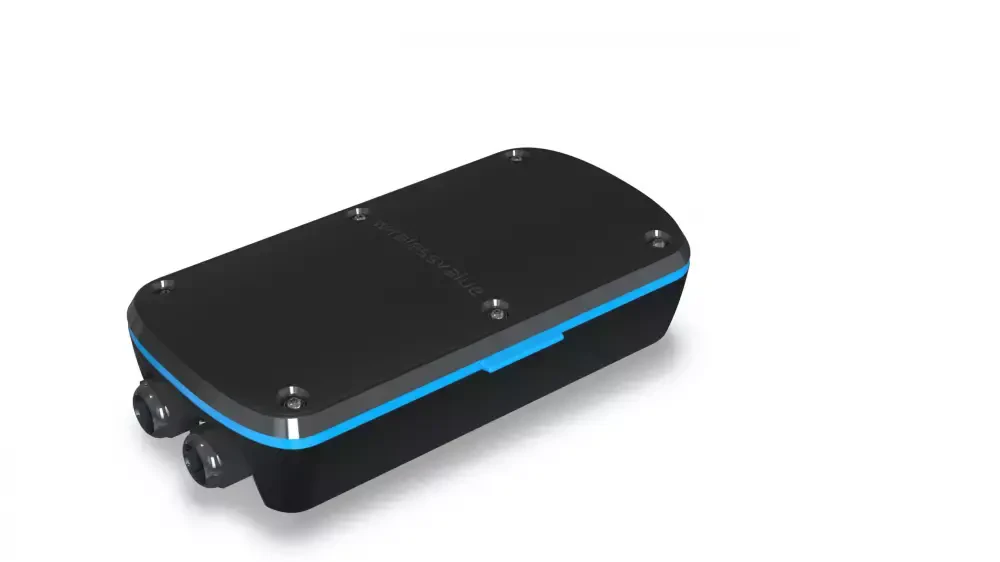

Cyfrowy system Wireless Value jest bezprzewodową, łatwą w instalacji platformą składającą się z wielu typów czujników pomiarowych umożliwiającą rejestrację, dokładny pomiar i kodowaną transmisję danych pomiarowych. System składa się z radiowych czujników pomiarowych, stacji bazowej i darmowego oprogramowania.
Czujniki dokonują pomiaru takich wielkości fizycznych jak:
- temperatura,
- wilgotność,
- pobór energii,
- CO2,
- sygnałów procesowych – napięcia i prądu.
Zebrane z czujników dane wysyłają są poprzez chronione połączenie radiowe do bazy odbiorczej systemu rejestracji. Baza odbiorcza otrzymuje dane z odpowiednich czujników i automatycznie przekazuje je do komputera klasy PC, rejestratora danych, systemu Scada. Baza może jednocześnie współpracować z 100 czujnikami. Opcjonalnie baza przechowuje dane na karcie SD.

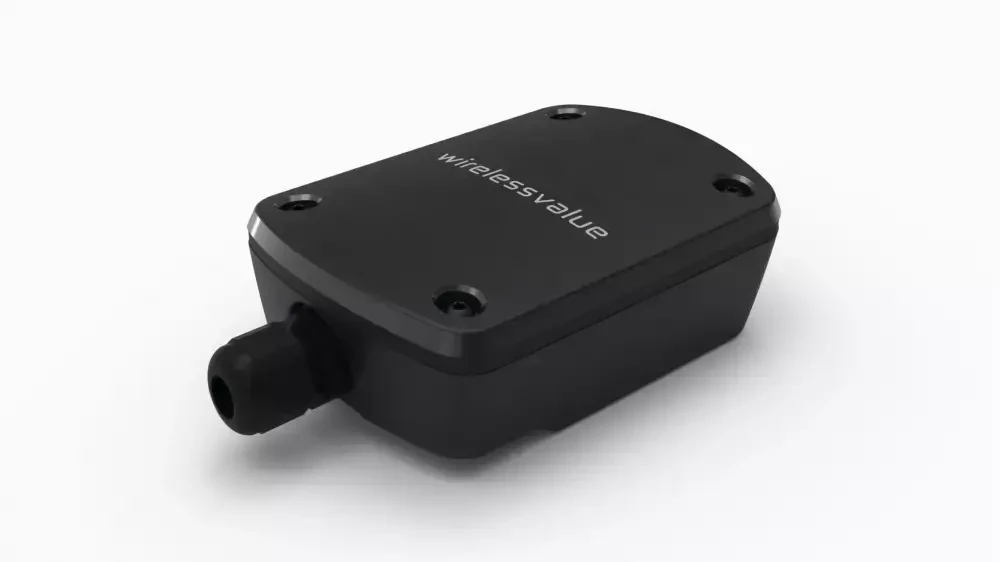

Przykładowy czujnik WS-DLTc mierzy wewnętrznym sensorem temperaturę oraz wilgotność i wysyła dane do stacji bazowej. Przetwornik posiada unikalny identyfikator oraz kod PIN. Wysyłane dane są kodowane aby uniknąć zakłóceń od innych systemów pomiarowych. Przetwornik może zapamiętać do 10000 pomiarów w nieulotnej pamięci. Pamięć jest wykorzystywana w przypadku braku połączenia ze stacją bazową. Po wznowieniu połączenia, dane są transmitowane do stacji bazowej. Odległość między przetwornikiem a stacją bazową może wynosić do 1000m dla free line-of-sight. Większy zasięg można uzyskać stosując repeater. Typowa odległość w budynkach to 50, 80 m.

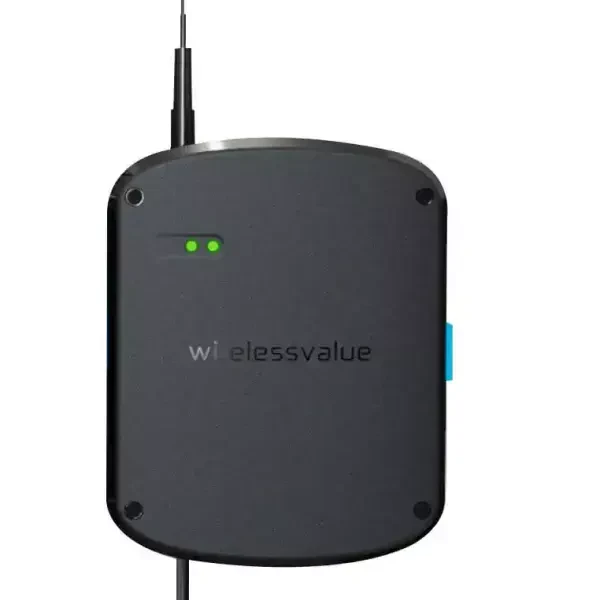

Przetwornik jest zasilany jedną baterią litową 3.6 V. Z domyślnymi ustawieniami czułości oraz częstotliwości wysyłania danych czas życia baterii wynosi około 2-3 lata. WS-BU jest stacją bazową, która odbiera dane z wszystkich czujników systemu WiSensys® . Stacja może występować w wersji z komunikacją RS-232, RS-485, GPRS/Ethernet, lub 4 x wyjście analogowe 4 ... 20 mA. W większości aplikacji podłączona jest z komputerem PC, na którym odbywa się rejestracja procesu. Częstotliwość pracy radia: 868 - 870 MHz (ETS 300 220); zasięg 1 km (FLS)
Czujniki cyfrowego systemu rejestracji - przykłady:

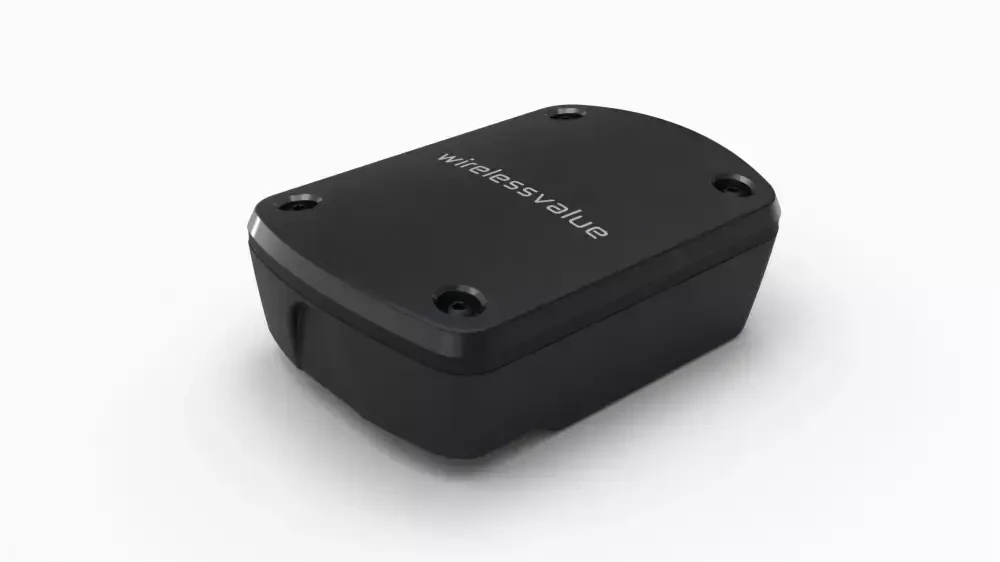

- WS-DLTi – czujnik temperatury wewnętrzny
- WS-DLTa-P100 – czujnik temperatury zewnętrzny PT100
- WS-DLTh – zewnętrzna termopara
- WS-DLTc – czujnik do pomiaru wilgotności względnej oraz temperatury
- WS-DLC – czujnik do pomiaru poziomu CO2, wilgotności względnej oraz temperatury
- WS-DLTc – cyfrowy czujnik temperatury i wilgotności
- WS-DLXt – licznik impulsów
- WS-DLXa – czujnik analogowy 0 ... 25 mA
- WS-DLX – czujnik analogowy
- WS-DLRs – czujniki zużycia energii elektrycznej
Parametry
| Komunikacja | RS232 RS485 |
| Pomiar | czujników rezystancyjnych (Pt100) prądu 0 ... 30 mA DC napięcia 0 ... 30 V DC czujników termoparowych (J,K,S) |
| Rodzaj sondy | wymienna z gniazdem zintegrowana z urządzeniem |
| Rozdzielczość | 0,1 °C 0,1 % RH |
| Obudowa | plastikowa |
| Temperatura pracy | -20 ... 50°C |
| Pojemność pamięci | 10 000 pomiarów w razie braku połączenia z bazą |
| Wyświetlacz | brak |
| Oprogramowanie | SensorGraph Softrol |
| Zasilanie | 24 V DC bateria |
| Ilość kanałów | 100 |
| Wielkość mierzona | ilość impulsów temperatura temperatura powietrza wilgotność względna prąd DC napięcie DC |
| Medium | gazy/powietrze |
| Częstotliwość próbkowania | 1 s … 24 h |
| Dokładność | 0,5 °C 1 °C 3 % |
| Dopuszczenia | CE |
Pliki do pobrania
