Rozliczeniowe instalacje pomiarowe paliw rozpałkowych

Podstawy prawne rozliczeniowych instalacji pomiarowych

Stale wzrastające obciążenie środowiska, powodowane przez zakłady przemysłowe, a szczególnie przez wytwórców energii elektrycznej, wykorzystujących paliwa konwencjonalne, których spalanie powoduje nie tylko emisję gazów cieplarnianych, ale również szkodliwych innych gazów i pyłów, spowodowało rozwój nowych technologii (między innymi „kogenerację”, „współspalanie”) zmniejszających powstawanie zanieczyszczeń.

Problematykę tą podjęła Unia Europejska, czego przykładem jest Dyrektywa 2001/77/WE w sprawie wspierania produkcji na rynku wewnętrznym energii elektrycznej, wytwarzanej w odnawialnych źródłach energii.

Przy wprowadzaniu powyższej Dyrektywy, w Polsce nastąpiła zmiana Ustawy „Prawo Energetyczne” i od 2008 roku przedsiębiorstwa energetyczne mogą ubiegać się o koncesję na produkcję oraz wydanie, przez Prezesa Urzędu Regulacji Energetyki, świadectw pochodzenia dla energii elektrycznej wytworzonej w odnawialnych źródłach energii (OZE).

Rozporządzeniem Ministra Gospodarki z dnia 18 października 2012 r. Dz. U. 2012 poz. 1229 (z późniejszymi zmianami), określono szczegółowy zakres obowiązku uzyskania i przedstawienia, Prezesowi Urzędu Regulacji Energetyki, do umorzenia świadectw pochodzenia, uiszczenia opłaty zastępczej, obowiązku zakupu energii elektrycznej i ciepła wytworzonych w odnawialnych źródłach energii oraz obowiązku potwierdzania danych dotyczących ilości energii elektrycznej wytworzonej w odnawialnym źródle energii.

W przypadku spalania biomasy wspólnie z innymi paliwami np.: mazutem lub olejem lekkim, pomiary paliwa ciekłego wykonywane są metodą bezpośrednią, za pomocą pomiaru masy.

Wymagania metrologiczne dla rozliczenia w jednostkach masy

Do realizacji opomiarowania olejów rozpałkowych zasilających palniki kotłów, stosowane są przepływomierze masowe wykorzystujące efekt Coriolisa. Główną zaletą przepływomierzy Coriolisa jest ich wysoka dokładność, dochodząca do 0,1% masy, wysoka powtarzalność i szeroki zakres pomiaru natężenia przepływu. Brak wymagań co do profilu przepływu medium sprawia, że przepływomierze Coriolisa mogą być stosowane bez odcinków prostych przed i za przepływomierzem oraz prostownic strumienia, co obniża koszt i stanowi ułatwienie ich zabudowy.

W nawiązaniu do Rozporządzeniem Ministra Gospodarki z dnia 18 października 2012 r. (§8.1 pkt 4 ppkt 2 ... 5), do wyznaczania zużycia paliw płynnych do rozpałki palników stosowane są przepływomierze z zatwierdzeniem typu jako przepływomierze do cieczy innych niż woda (wyroby ropopochodne i ciecze węglowodorowe), posiadające legalizację pierwotną na masę.

Powyższe systemy pomiarowe stanowią jednolite nierozłączne zestawy, przed dostawą poddawane konfiguracji, kalibracji oraz legalizacji pierwotnej, przeprowadzanej na certyfikowanym stanowisku laboratoryjnym, zgodnie ze specyfikacją OIML R117 oraz Dyrektywą 2014/32/UE (MID). Po wykonanych testach urządzenia otrzymują dokumenty potwierdzające przeprowadzenie powyższych procedur dla liczników rozliczeniowych.

W/w urządzenia pomiarowe, wchodzące w skład instalacji technologicznej (zwane, z punktu widzenia oceny zgodności, instalacjami pomiarowymi), stanowią podstawę do zastosowania ich w rozliczeniowych układach pomiaru cieczy innych niż woda, zgodnie z dyrektywą metrologiczną „nowego podejścia” MID. Certyfikat zgodności instalacji pomiarowej upoważnia do wykorzystania jej do rozliczeń.

Wymagania metrologiczne dla rozliczenia w jednostkach objętości przeliczonych do temperatury +15°C

Na potrzeby rozliczania zużycia np. oleju lekkiego pod kątem rozliczeń akcyzowych, wykonujemy również instalacje pomiarowe z przeliczeniem objętości do temperatury referencyjnej +15°C. Instalacje pomiarowe budowane są podobnie jak instalacje z rozliczeniem masy, ale uzupełnione o dodatkowe kalibracje i specjalne algorytmy korekcyjne dla licznika oraz dodatkowy pomiar temperatury. Wszystkie instalacje pomiarowe wyposażane są w osprzęt niezbędny do przeprowadzania legalizacji ponownych.

Kompleksowa realizacja:

• legalizacja ponowna instalacji pomiarowych dla cieczy innych niż woda,
• wykonanie instalacji pomiarowej dla cieczy innych niż woda,
• wykonanie instalacji pomiarowej dla oleju lekkiego,
• wykonanie instalacji pomiarowej dla mazutu,
• ocena zgodności instalacji pomiarowych,
• wzorcowanie przepływomierzy masowych dla oleju lekkiego,
• wzorcowanie przepływomierzy masowych dla mazutu,
• wzorcowanie przepływomierzy masowych do rozliczenia emisji spalin,
• instalacja pomiarowa w układzie transportu oleju do kotłów,
• instalacja pomiarowa na rozładunku oleju lekkiego,
• master-meter do legalizacji ponownej instalacji pomiarowych dla cieczy innych niż woda (mazut, olej lekki),
• master-meter do wzorcowania przepływomierzy masowych dla oleju lekkiego i mazutu.

Budowa rozliczeniowych instalacji pomiarowych - zakres usług

Naszym klientom zapewniamy kompleksową obsługę w zakresie budowy rozliczeniowych instalacji pomiarowych dla cieczy innych niż woda w zakresie:

• opracowania założeń technicznych,
• sporządzenia dokumentacji wykonawczej,
• dostawy i transportu urządzeń oraz materiałów,
• montażu, badań i testów mechanicznych obiektowych,
• montażu elektrycznego,
• konfiguracji, sprawdzenia i uruchomienia układów pomiarowych,
• testów funkcjonalnych,
• udziału i nadzoru nad ruchem próbnym,
• przygotowania instalacji do przeprowadzenia procedury oceny zgodności z dyrektywą MID,
• przeprowadzenia procedury oceny zgodności,
• opracowania instrukcji eksploatacji,
• szkolenia dla personelu obsługi oraz serwisu,
• sporządzenia dokumentacji powykonawczej.

Doświadczenie w realizacji instalacji pomiarowych

W ostatnich 10 latach zrealizowaliśmy ponad 100 rozliczeniowych instalacji pomiarowych przepływu mazutu i oleju lekkiego z wykonaniem oceny zgodności przez jednostkę notyfikowaną, w dużych elektrociepłowniach, elektrowniach i spalarniach odpadów na terenie Polski.

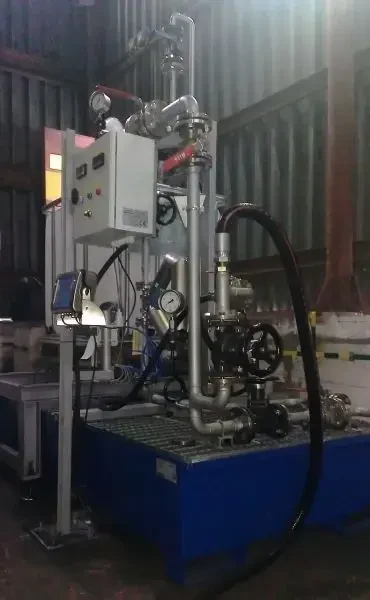

Wykonanie legalizacji ponownych rozliczeniowych instalacji pomiarowych paliw rozpałkowych

Rozliczeniowe instalacje pomiarowe wymagają przeprowadzania okresowych legalizacji ponownych. Zgodnie z Rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 22 marca 2019 r. (Dz.U. z 2019r., poz. 759), termin zgłoszenia do legalizacji ponownej, po ocenie zgodności instalacji pomiarowej do ciągłego i dynamicznego pomiaru ilości cieczy innych niż woda, w zależności od temperatury cieczy, wynosi:

• 2 lata dla temperatur poniżej 50°C,
• 1 rok dla temperatur powyżej 50°C.

Okres ważności legalizacji ponownej wynosi:

• 25 miesięcy dla temperatur poniżej 50°C,
• 13 miesięcy dla temperatur powyżej 50°C.

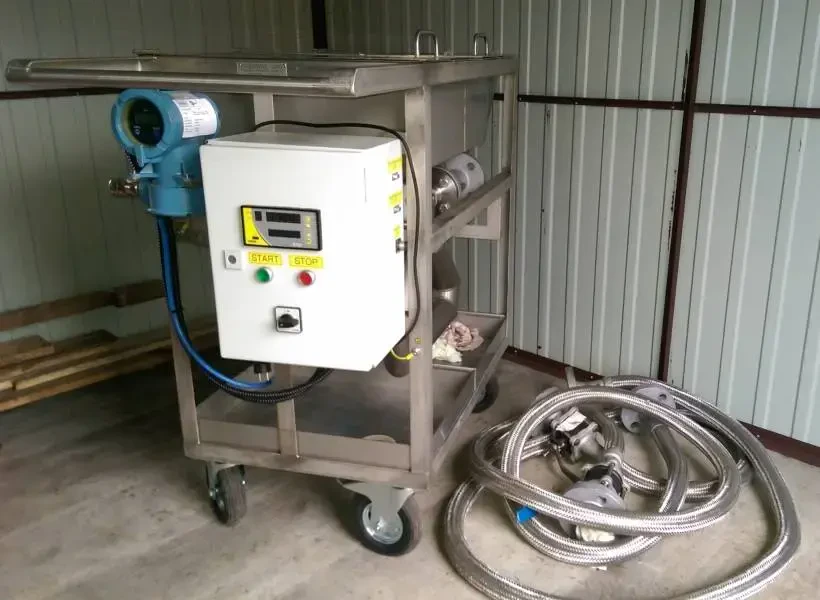

  Legalizacja ponowna przeprowadzana jest przez polskie organy administracji miar oraz jednostki upoważnione w miejscu zainstalowania, z zastosowaniem cieczy mającej taką samą charakterystykę jak ciecz mierzona. W chwili obecnej wykorzystujemy do legalizacji zatwierdzony przez Główny Urząd Miar master-meter.

Wykonuje rocznie za pomocą master-meter'a kilkadziesiąt legalizacji ponowny instalacji pomiarowych na mazucie i oleju lekkim w ok. 20 dużych elektrociepłowniach, elektrowniach i spalarniach odpadów na terenie Polski.
