Przepływ pary wodnej - jaką metodę wybrać?
Pomiar przepływu pary wodnej jest jednym z kluczowych elementów kontroli procesów energetycznych i przemysłowych. Para wodna, niezależnie czy nasycona czy przegrzana, stanowi medium trudne do opomiarowania ze względu na swoją wysoką temperaturę, zmienną gęstość i podatność na kondensację. Dlatego dobór właściwej metody i poprawne wykonanie instalacji pomiarowej mają bezpośredni wpływ na dokładność i niezawodność pomiaru.
Para jako medium
Para wodna posiada kilka cech, które utrudniają pomiar przepływu. Są nimi przede wszystkim:
Wysoka temperatura
- para nasycona: 100–300°C (w zależności od ciśnienia),
- para przegrzana: 300–550°C, co wymaga chłodzenia sygnału (syfon, rurki impulsowe, chłodnice) i stosowania odpowiednich materiałów.
Zmienna gęstość
Para jest medium ściśliwym wymagającym dodatkowych pomiarów takich jak:
- ciśnienie,
- temperatura,
- przelicznik przepływu z tablicami parowymi.
Kondensacja i erozja
Obecność kondensatu może:
- powodować błędy pomiarowe,
- powodować drgania elementów zwężkowych,
- uszkadzać sondy i przetworniki.

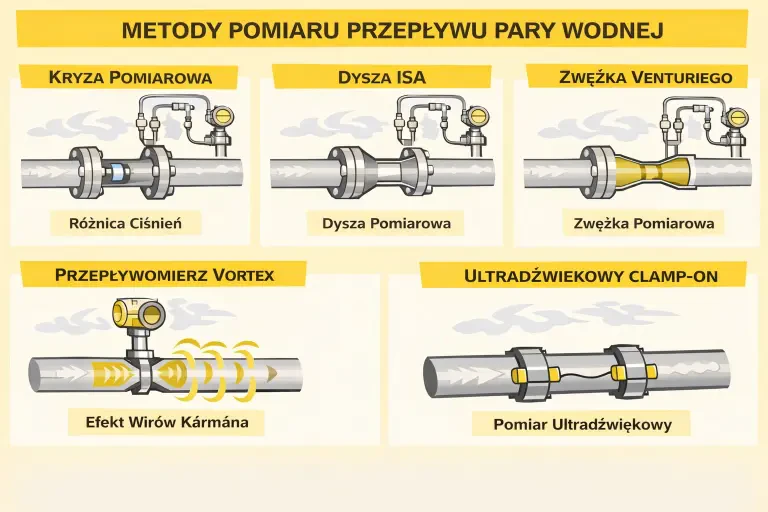

Najpopularniejsze metody pomiaru przepływu pary,
czyli jaki przepływomierz do pary wodnej wybrać?
Metod pomiary przepływu pary jest przynajmniej kilka. Zobaczmy jakie metody są najbardziej przydatne, jakie są ich, zalety i wady oraz zasady, na których opiera się pomiar.

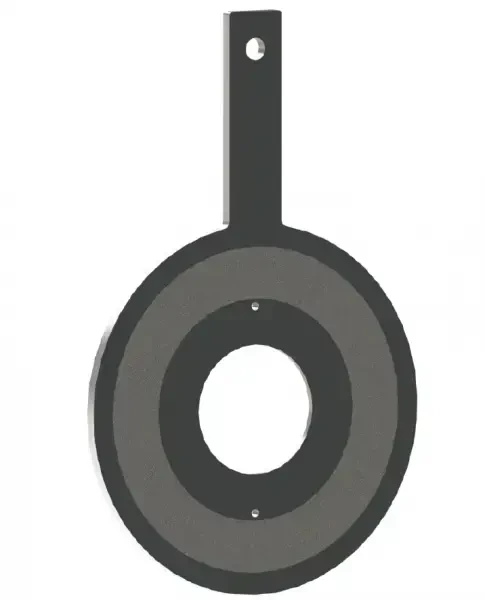

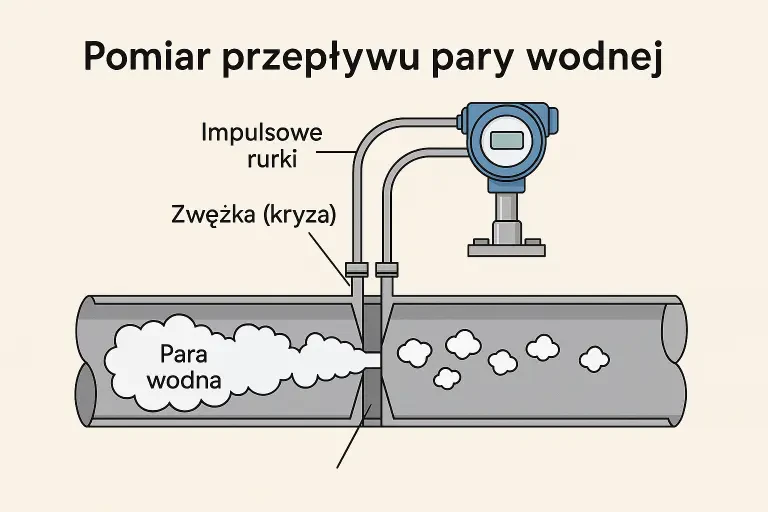

Kryza pomiarowa (zwężka) – metoda różnicy ciśnień, ISO 5167
Najbardziej klasyczna i najczęściej stosowana metoda w energetyce i ciepłownictwie
Zasada działania kryzy pomiarowej
Cienka płytka z otworem umieszczona w przewodzie, której zadaniem jest wymuszenie spadku ciśnienia przy przepływie płynu. Na podstawie tego spadku ciśnienia, zgodnie z równaniami mechaniki płynów, można wyznaczyć natężenie przepływu
Zalety stosowania kryzy pomiarowej w pomiarze przepływu pary
- wysoka powtarzalność,
- zgodność ze światowymi normami (ISO 5167),
- odporność na wysokie temperatury,
- łatwość weryfikacji i legalizacji.
Wady kryzy pomiarowej w pomiarze przepływu pary
- duża strata ciśnienia,
- wymaga długich odcinków prostych,
- wrażliwa na niewłaściwe wykonanie instalacji.
Zastosowanie kryzy pomiarowej w pomiarze przepływu pary
- elektrociepłownie,
- kotłownie parowe,
- systemy rozliczeniowe.

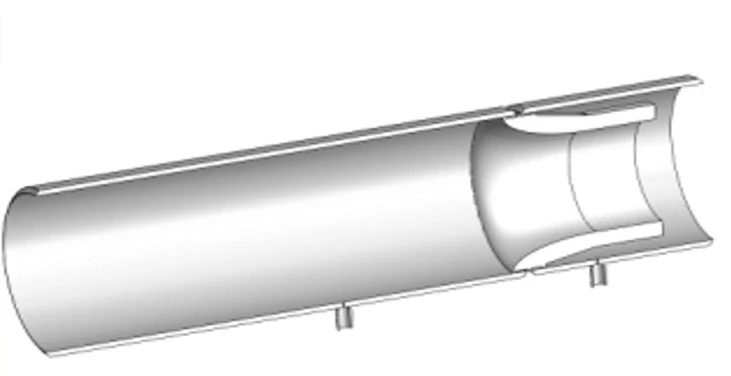

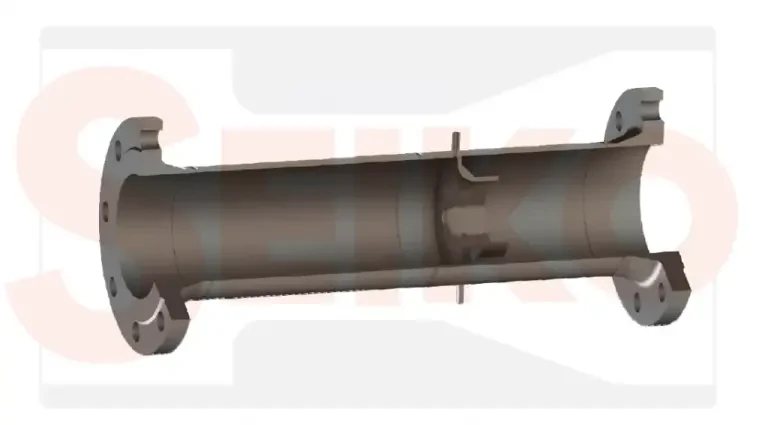

Dysza ISA (ISA 1932 / ISO 5167)
Charakteryzuje się łagodniejszym profilem wejściowym w porównaniu z kryzą pomiarową. Dzięki temu łączy wysoką dokładność z mniejszą stratą ciśnienia przy przepływach gazów i par.
Zalety stosowania DYSZY ISA w pomiarze przepływu pary wodnej
- mniejsza strata ciśnienia (W porównaniu z kryzą, dysza generuje ok. 30–60% mniejszą stratę ciśnienia)
- wyższa odporność na erozję
- stabilna charakterystyka pomiarowa
- duża dokładność
Wady dyszy ISA
- wyższy koszt produkcji niż kryza,
- bardziej wymagająca obróbka mechaniczna,
- większe gabaryty montażowe,
- nadal wymaga odcinków prostych wg ISO 5167.
Zastosowanie DYSZY ISA w pomiarze przepływu pary wodnej
- pomiar przepływu pary nasyconej i przegrzanej o dużych prędkościach,
- pomiary mediów wysokotemperaturowych
- pomiar przepływu w rurociągach o dużych średnicach,
- pomiar przepływu w aplikacjach, w których minimalizacja spadków ciśnienia jest istotna,
- zastosowania energetyczne i petrochemiczne.
Zwężka typu Venturi
Stosowana, gdy ważna jest jeszcze mniejsza strata ciśnienia
Zalety zwężki Venturiego w pomiarze przepływu pary wodnej
- mniejsze straty energii (nawet 5–10 razy mniejsze niż kryza),
- dobra stabilność pomiaru,
- odporność na zabrudzenia.
Wady zwężki Venturiego
- wyższa cena,
- większe gabaryty,
- trudniejszy montaż.

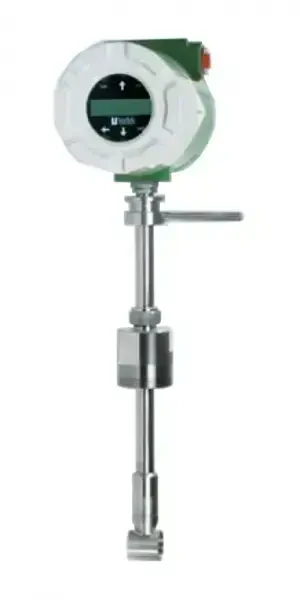

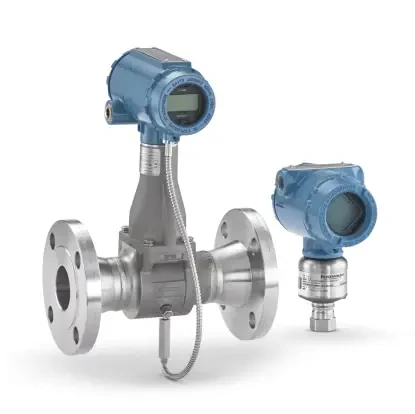

Przepływomierze do pary typu vortex (wiry Kármána)
Bardzo popularna metoda dla pary nasyconej i przegrzanej.
Zasada działania przepływomierzy wirowych vortex
Przepływomierz vortex działa na podstawie zjawiska powstawania wirów Kármána za specjalnym elementem umieszczonym w strumieniu przepływającego medium. Kiedy płyn (ciecz, gaz lub para) opływa przeszkodę, za nią tworzy się naprzemienny układ wirów. Każdy wir powoduje krótkotrwałą zmianę ciśnienia. Częstotliwość powstawania wirów jest proporcjonalna do prędkości przepływu, a więc pozwala obliczyć natężenie przepływu.
Zalety przepływomierzy wirowych
- brak elementów zużywających się,
- szeroki zakres pomiarowy,
- niski spadek ciśnienia,
- bardzo dobra stabilność.
Wady przepływomierzy vortex
- nie zaleca się przy dużej obecności kondensatu,
- wymaga stabilnych odcinków prostych.

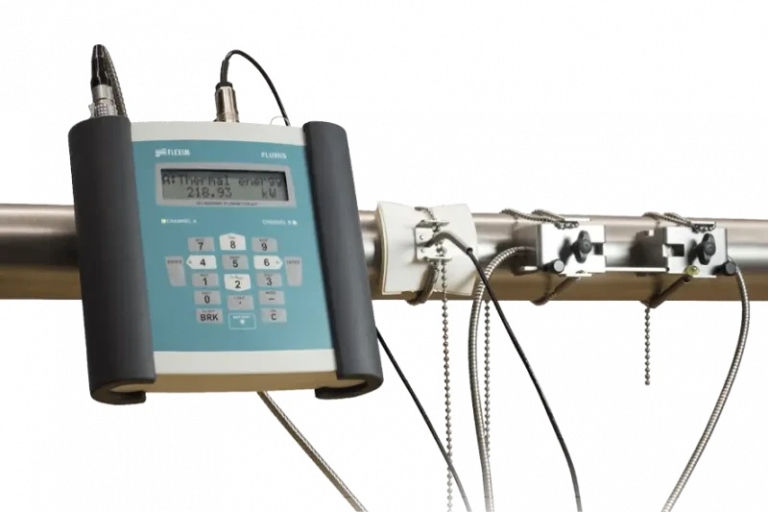

Ultradźwiękowe przepływomierze bezinwazyjne typu clamp-on
Idealne przy modernizacji istniejących rurociągów.
Zasada działania przepływomierzy ultradźwiękowych

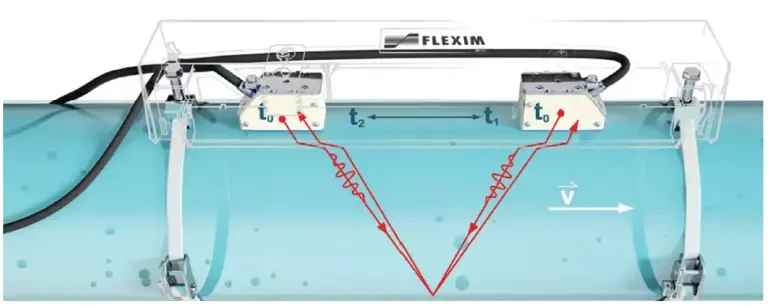

Przepływomierz ultradźwiękowy typu clamp‑on mierzy przepływ z zewnątrz rury, bez kontaktu z medium. Dwa czujniki są dociskane do rury i przesyłają między sobą ultradźwięki. Działają one w oparciu o porównanie czasu, w jakim dźwięk przechodzi: z prądem przepływu – szybciej, pod prąd - wolniej (tzw. transit time) Jeżeli w rurze płyn płynie szybciej, różnica czasu również rośnie. Na tej podstawie przepływomierzy ultradźwiękowy oblicza prędkość przepływu, a z niej natężenie.
Zalety przepływomierzy ultradźwiękowych
- brak ingerencji w rurociąg,
- zero strat ciśnienia,
- szybki montaż.
Wady przepływomierzy ultradźwiękowych
- mniejsza dokładność niż metody inwazyjne,
- wrażliwość na emisje akustyczne i sposób zamocowania,
- wymagają odpowiedniej temperatury powłoki.
Więcej szczegółów o metodzie bezinwazyjnej w pomiarze pary wodnej można znaleźć w artykułach "Pod Kontrolą":
Bezinwazyjny ultradźwiękowy pomiar przepływu pary o wysokim reżimie temperaturowym
INTELIGENTNE ROZWIĄZANIE DO POMIARU PRZEPŁYWU PARY WODNEJ BEZINWAZYJNĄ METODĄ ULTRADŹWIĘKOWĄ
Najczęstsze błędy w pomiarach przepływu pary
Pozostając przy parze wodnej warto opisać najczęściej spotykane błędy, jakie pojawiają się w układach pomiaru przepływu tego medium.
- zbyt krótkie odcinki proste,
- brak kondensatu w rurkach impulsowych,
- nieprawidłowy montaż syfonów,
- zbyt duża prędkość pary i niedostosowana do niej metody
- brak kompensacji temperatury i ciśniena
- montaż przepływomierza w miejscu z turbulencjami
- błędna orientacja montażowa (np. Vortex od dołu rury)
Porównanie metod pomiaru przepływu pary wodnej
Pomiar przepływu pary wodnej wymaga zarówno doboru odpowiedniej technologii, jak i zachowania dobrych praktyk instalacyjnych. Najpopularniejsze metody (kryza, Venturi, Vortex) zapewniają wysoką dokładność pod warunkiem prawidłowego montażu i wykorzystania syfonów oraz kompensacji termodynamicznej.
Dobrze wykonany pomiar pary przekłada się bezpośrednio na:
- efektywność energetyczną,
- niższe koszty produkcji,
- poprawę bilansowania mediów,
- bezpieczeństwo instalacji.
PRZEPŁYWOMIERZE DO PARY WODNEJ - PORÓWNANIE KLUCZOWYCH CECH
Metoda | Strata ciśnienia | Dokładność | Montaż | Koszt |
Kryza | duża | bardzo wysoka | łatwy | niski |
Dysza ISA | średnia | wysoka | średni | średni |
Venturi | mała | wysoka | trudny | wysoki |
Vortex | mała | wysoka | średni | średni |
Ultradźwięk | brak | średnia | bardzo łatwy | średni |
