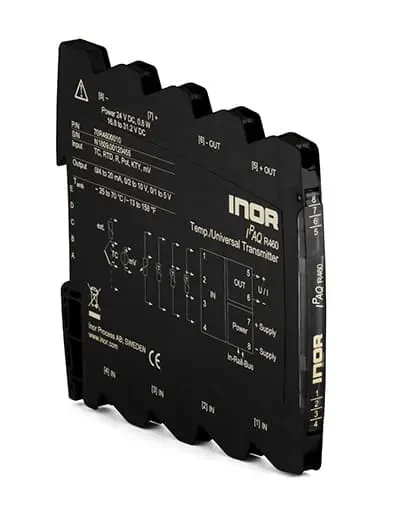

Przetwornik Separator IPAQ R460
Kod produktu: Przetwornik Separator IPAQ R460
IPAQ R460 to programowalny, 4-żyłowy (zasilany oddzielnie) przetwornik, separator. Przetwarza sygnały czujników Pt, Ni, KTY i TC, a także sygnały potencjometrów, rezystorów i mV na izolowane sygnały standardowe.

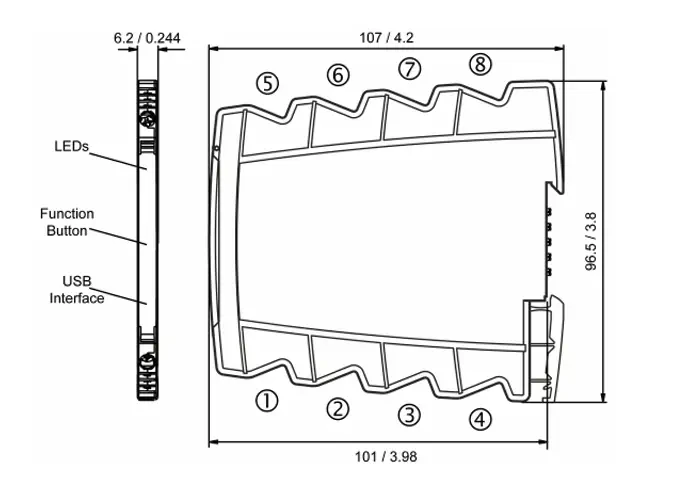

Przetwornik Separator IPAQ R460 - charakterystyka
IPAQ R460 można programować za pomocą oprogramowania komputerowego INOR-Set lub przełączników DIP (ograniczona liczba czujników i zakresów). Zasilanie nie jest wymagane podczas konfiguracji komputera. Zasilanie pomocnicze może być dostarczane za pośrednictwem zacisków przyłączeniowych lub złącza In-Rail-Bus. Stan zasilania i podłączenia czujników będzie sygnalizowany diodą LED na panelu przednim przetwornika.

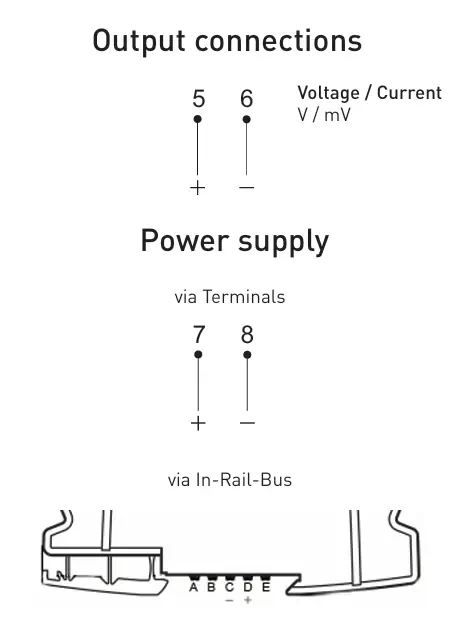

Przetwornik Separator IPAQ R460 - właściwości
Funkcja uruchamiania, którą można włączyć z przodu, generuje na wyjściu sygnał referencyjny, za pomocą którego można testować i regulować.
- W pełni programowalny przez interfejs USB lub wybierany za pomocą przełącznika DIP
- Przełączane funkcje serwisowe dla łatwego uruchomienia
- Izolacja 3-portowa
- Ochrona przed błędami pomiaru spowodowanymi problemami z uziemieniem i przenoszeniem napięcia zakłócającego
- Niezwykle smukła konstrukcja, wąska obudowa 6,2 mm, umożliwiająca prosty i oszczędny montaż na szynie montażowej
- Złącze zasilania In-Rail-Bus umożliwia szybką i ekonomiczną instalację
- Bezpieczna izolacja zgodna z normą EN 61140 Ochrona personelu konserwacyjnego i urządzeń podłączonych dalej przed niedopuszczalnie wysokim napięciem
Parametry
| Sygnał wejściowy | Pt100 Pt1000 Ni100 Ni1000 B C D E J K L N R S T U |
| Sygnał wyjściowy | 4 ... 20 mA 0 ... 20 mA 0 ... 10 V 0 ... 5 V 1 ... 5 V |
| Izolacja | 3000 V AC |
| Zasilanie | 9.6 ... 32 V DC |
| Temperatura pracy | -25 ... 70 °C |
| Montaż | na szynie DIN |
