Wielofunkcyjny miernik ultradźwiękowy SDT-200
SDT-200 jest wielofunkcyjnym miernikiem ultradźwięków. Umożliwia wykrywanie przecieków sprężonego powietrza oraz próżni. Miernik pozwala na kontrolę warunków pracy odwadniaczy, zaworów, przekładni i łożysk oraz inspekcję urządzeń elektrycznych o napięciach powyżej 2 kV w kierunku występowania wyładowań niezupełnych. Miernik możemy wyposażyć w generator ultradźwięków, pozwalający na sprawdzenie szczelności uszczelnień w miejscach, gdzie występuje ciśnienie lub podciśnienie (np. grodzie, śluzy, uszczelki drzwi).
Wielofunkcyjny miernik ultradźwiękowy SDT-200
SDT-200 jest wielofunkcyjnym miernikiem ultradźwięków. Umożliwia wykrywanie przecieków sprężonego powietrza oraz próżni. Pozwala na kontrolę warunków pracy odwadniaczy, zaworów, przekładni i łożysk oraz inspekcję urządzeń elektrycznych o napięciach powyżej 2 kV w kierunku występowania wyładowań niezupełnych. Miernik możemy wyposażyć w generator ultradźwięków, pozwalający na sprawdzenie szczelności uszczelnień w miejscach, gdzie występuje ciśnienie lub podciśnienie (np. grodzie, śluzy, uszczelki drzwi).
Urządzenie zaprojektowano w sposób pozwalający na zmianę lub modyfi kację jego parametrów zależnie od prowadzonych inspekcji. Miernik wykonuje pomiary statyczne (liczbowe) – charakteryzują one energię sygnału lub amplitudę. Wynik pomiaru składa się z wartości RMS, Max RMS, Peak (wartość szczytowa) oraz Crest Factor (współczynnik szczytu). SDT200 jest wyposażony w pamięć wewnętrzną, współpracuje z oprogramowaniem DataDump do kopiowania danych do plików programu Excel.
Przykładowe zastosowania miernika SDT-200

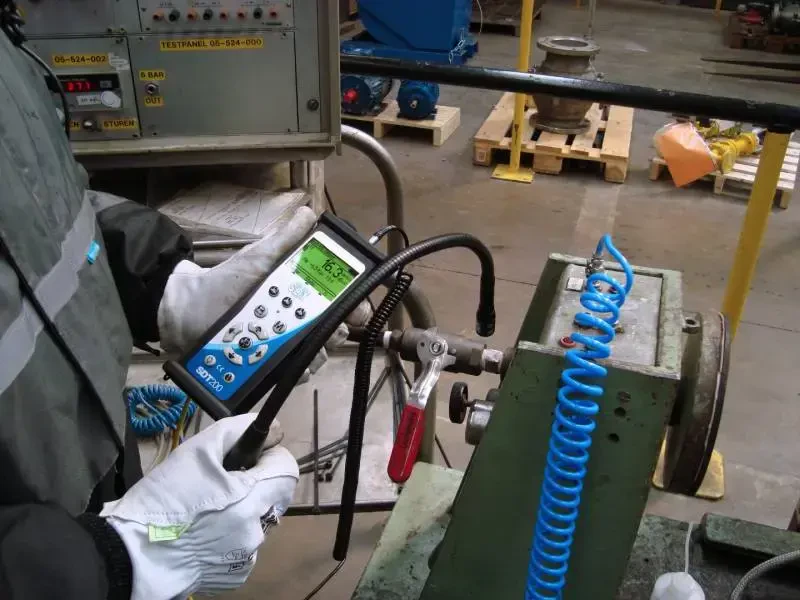

• przecieki sprężonego powietrza

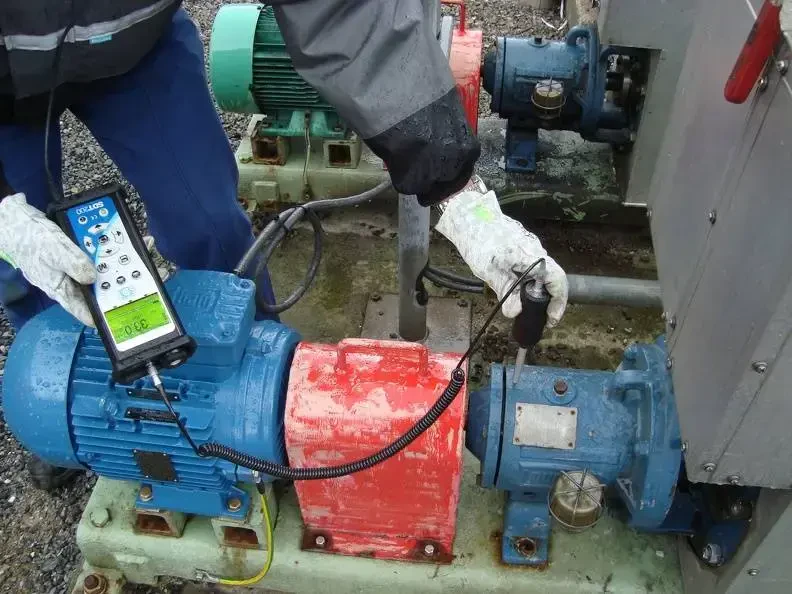

• monitoring stanu łożysk

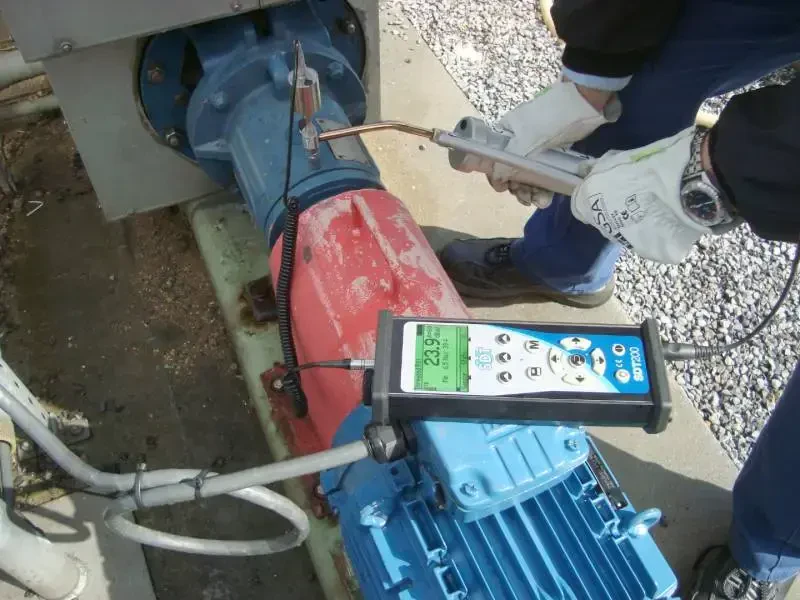

• monitoring smarowania łożysk
• pomiar temperatury na obudowie łożyska

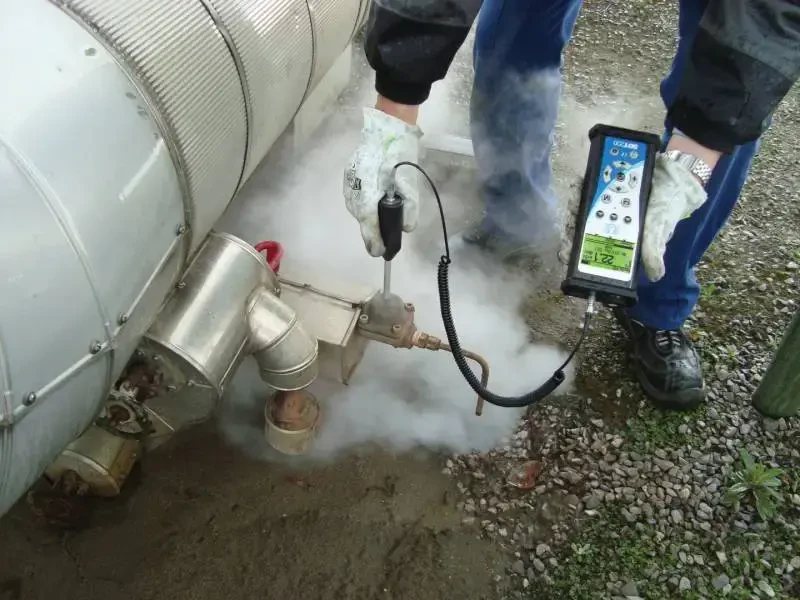

• kontrola odwadniaczy
• sprawdzenie szczelności zaworów
• inspekcja układów hydraulicznych

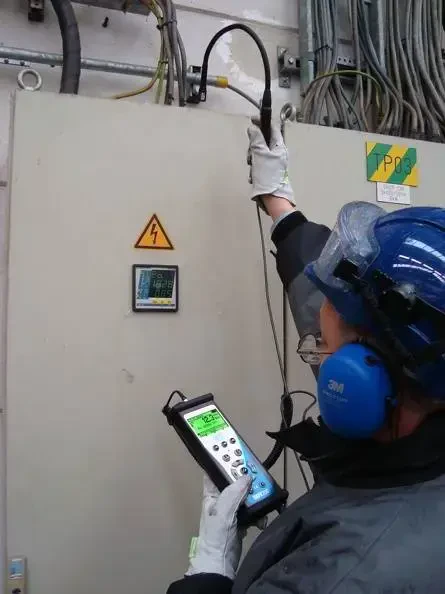

• monitoring elektryczny

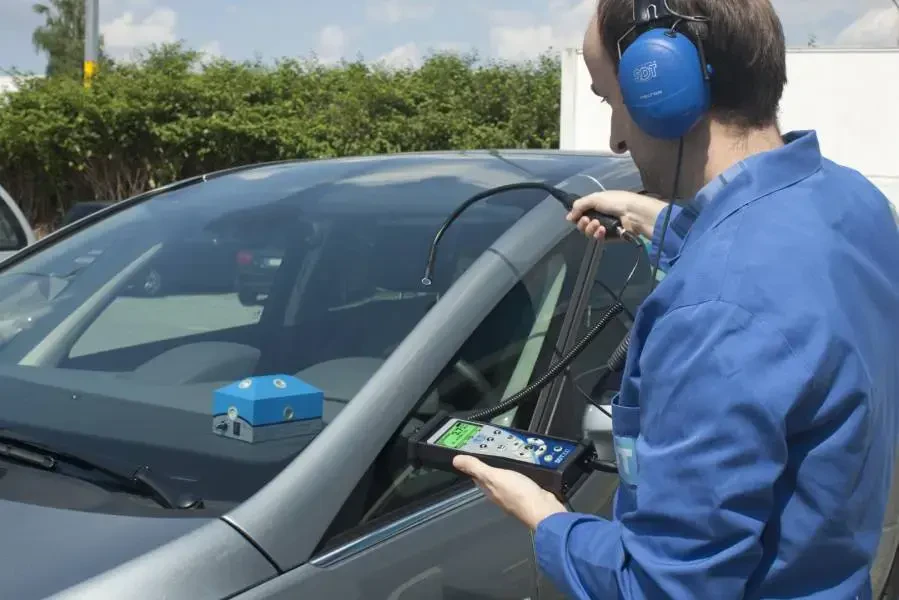

• testy szczelności
• wykrywanie kawitacji pomp
Parametry
| Detektor | wbudowany czujnik ultradźwięków wbudowany pirometr (zależnie od wersji) wbudowany tachometr laserowy (zależnie od wersji) zewnętrzne czujniki dołączane do gniazda Lemo 7-pin |
| Wyświetlacz | LCD 60x40mm z podświetleniem |
| Zasilanie | Akumulator NiMH, 4,8V 4400mAh |
| Czas pracy | 8 godzin bez podświetlenia wyświetlacza |
| Oprogramowanie | DataDump Application (wersje SD i DD) |
| Komunikacja | USB |
| Akcesoria | przewód do programowania ładowarka 230 V AC walizka transportowa Systainer 3 T-Lock zestaw przewodów zasilających słuchawki SDT blue uchwyt skórzany do paska pasek na ramię pendrive USB z instrukcjami |
| Opcje | ATEX |
| Temperatura pracy | -15 ... 60 °C |
| Wymiary | 226 x 90 x 40 mm |
| Waga | 830 g |
