Refraktometry procesowe do ciągłego pomiaru stężenia w przemyśle

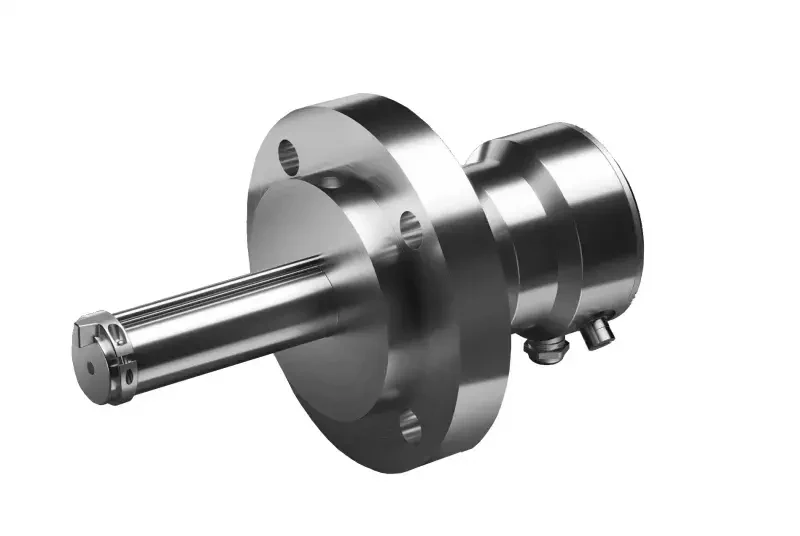

Refraktometr procesowy VAISALA Polaris™ PR-53-GP
Kod produktu: Refraktometr przemysłowy VAISALA Polaris™ PR-53-GP
Refraktometr przemysłowy serii Polaris™ PR-53-GP został zaprojektowany z myślą o pomiarze stężenia w branży chemicznej, tworzyw sztucznych, chłodziw, emulsji oraz w cukrownictwie. Gęstościomierz przeznaczony do instalacji na rurociągach o dużej średnicy (powyżej DN 80) lub w zbiornikach.

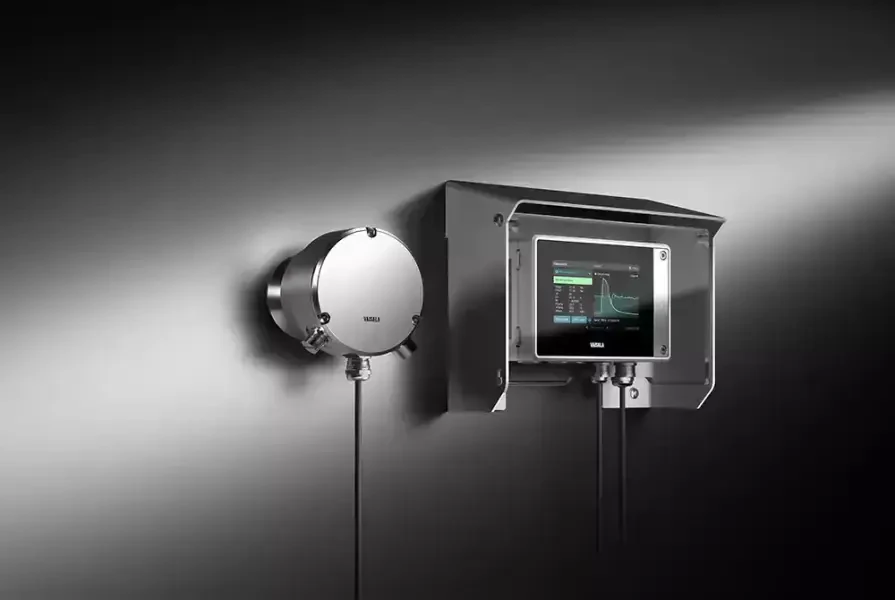

Gęstościomierz w tym wykonaniu może pracować niezależnie lub w pakiecie z wyświetlaczem Indigo520.
Nowa wersja refraktometrów przemysłowych tej serii pozostaje w pełni kompatybilna ze starszymi akcesoriami montażowymi takimi jak układy mycia, cele pomiarowe, przyłącza.
Teraz refraktometry serii Polaris PR-53 dostępne są także w wersji z certyfikatem ATEX do pracy w strefach zagrożonych wybuchem.
Refraktometr przemysłowy do pomiaru stężenia cieczy
W wielu aplikacjach procesowych stosowane są jeszcze tradycyjne gęstościomierze laboratoryjne wymagające skompilowanych procedur oczekiwania na wynik. Jednak to pomiar oparty na współczynniku załamania światła umożliwia bezpośrednią kontrolę stężenia szerokiej gamy chemikaliów w czasie rzeczywistym.
Urządzenie zostało zaprojektowane do pracy w wymagających aplikacjach przemysłu chemicznego, petrochemicznego oraz produkcyjnego, gdzie kluczowe znaczenie ma pomiar stężenia cieczy w czasie rzeczywistym, stabilność procesu oraz ograniczenie ryzyka kosztownych odchyleń jakościowych. Dzięki pomiarowi online możliwa jest skuteczna kontrola stężenia chemikaliów bez konieczności pobierania próbek do analiz laboratoryjnych.

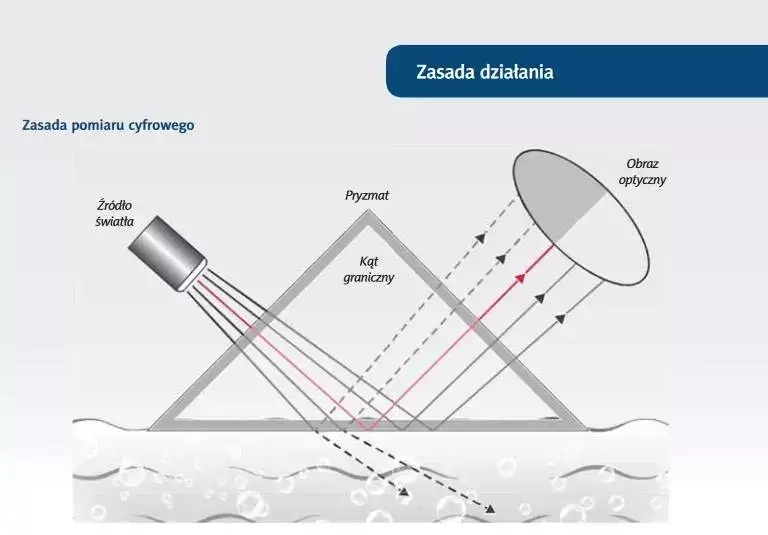

Zasada pomiaru refraktometru PR-53-GP
Refraktometr przemysłowy VAISALA Polaris™ PR-53-GP zapewnia ciągły pomiar stężenia cieczy bezpośrednio w rurociągach i zbiornikach technologicznych. PR-53-GP wykorzystuje zależność pomiędzy współczynnikiem załamania światła (RI) a stężeniem substancji rozpuszczonych w medium procesowym. Wiązka światła pada na powierzchnię szafirowego pryzmatu mającego kontakt z medium, a układ optyczny analizuje granicę światła i cienia powstającą wskutek załamania promieniowania. Równocześnie mierzona jest temperatura procesu, co pozwala automatycznie kompensować jej wpływ na wynik. Dzięki temu uzyskiwany jest stabilny i powtarzalny pomiar stężenia niezależnie od zmian temperatury procesu.
Więcej informacji o pomiarach refraktometrycznych stężenia można znaleźć w magazynie "Pod Kontrolą":
Dokładny pomiar stężenia w trudnych warunkach procesowych i wysokich temperaturach
W aplikacjach chemicznych niewielkie odchylenia stężenia mogą wpływać na jakość produktu, wydajność instalacji oraz bezpieczeństwo procesu.
PR 53 GP zapewnia:
- ciągły pomiar stężenia bez pobierania próbek,
- odporność na zmienne warunki procesowe,
- wysoką stabilność długoterminową,
- natychmiastową detekcję zmian koncentracji,
- ograniczenie strat surowców,
- optymalizację pracy instalacji produkcyjnej.
Stosowanie refraktometrów przemysłowych to szybsze wykrywanie odchyleń procesowych oraz ograniczenie ryzyka produkcji partii niespełniających wymagań jakościowych.
Refraktometr dla przemysłu chemicznego
Polaris™ PR-53-GP został opracowany do pomiaru wielu różnych substancji chemicznych. Urządzenie może pracować zarówno w rurociągach procesowych, jak i zbiornikach technologicznych.
Obsługiwane aplikacje obejmują między innymi:
- wodorotlenek sodu,
- roztwory kwasów i zasad,
- rozpuszczalniki,
- węglowodory,
- procesy cukrownicze,
- mieszaniny chemiczne bazujące na ponad 500 krzywych stężeniowych.
Typowe zastosowania procesowe
- krystalizatory
- skrubery mokre
- reaktory chemiczne
- rurociągi transportowe
- układy mieszania
- kolumny destylacyjne
- kontrola jakości produkcji
Niezawodność i bezobsługowa eksploatacja
W przeciwieństwie do innych metod pomiaru gęstości, refraktometr nie posiada elementów ruchomych odpowiedzialnych za pobór próbki lub mechaniczny kontakt z medium. Właśnie dlatego refraktometr PR-53-GP jest często rozważany wszędzie tam, gdzie tradycyjny gęstościomierz nie zapewnia wystarczającej stabilności pomiarowej lub wymaga częstszej obsługi serwisowej.
Najważniejsze korzyści eksploatacyjne:
- brak części ruchomych wymagających konserwacji,
- brak dryftu pomiarowego typowego dla wielu technologii analitycznych,
- wysoka dostępność urządzenia,
- ograniczenie kosztów utrzymania ruchu,
- wieloletnia stabilność pomiarów.
Dla działów utrzymania ruchu oznacza to mniejszą liczbę interwencji serwisowych i wyższą ciągłość produkcji.
Odporność na agresywne media i wymagające warunki pracy
Procesy chemiczne często wymagają pracy w środowisku podwyższonej temperatury, wysokiego ciśnienia oraz kontaktu z agresywnymi substancjami.
Różne wykonania materiałowe
PR-53-GP dostępny jest w wersjach wykonanych ze specjalnych stopów przeznaczonych do pracy w wymagających środowiskach procesowych. Dostępne są także rozwiązania materiałowe dostosowane do specyfiki aplikacji.
Praca przy wysokich temperaturach i ciśnieniach
- montaż w standardowych kołnierzach przemysłowych
- opcjonalna osłona chłodząca
- odporność na wysokie temperatury procesowe
- możliwość instalacji w zbiornikach oraz rurociągach procesowych
Opcjonalny układ czyszczenia dla wymagających mediów
W większości zastosowań efekt samooczyszczania powierzchni pomiarowej zapewnia prawidłową pracę bez dodatkowych systemów. Siły ścinające powstające podczas przepływu medium skutecznie ograniczają odkładanie osadów na pryzmacie pomiarowym.W przypadku lepkich lub silnie zanieczyszczających mediów dostępny jest opcjonalny układ czyszczenia, zapewniający zachowanie dokładności pomiarowej nawet w najtrudniejszych aplikacjach.
Integracja z systemami automatyki
Refraktometr może zostać łatwo włączony do istniejącej infrastruktury sterowania zakładu.
Dostępne interfejsy obejmują:
- wyjście 4-20 mA,
- komunikację HART,
- Modbus RTU,
- współpracę z platformą Vaisala Indigo520.
Pozwala to wykorzystać wyniki pomiarowe do automatycznej regulacji procesu i zaawansowanej analityki produkcyjnej.
Najważniejsze parametry techniczne
- pomiar oparty na współczynniku załamania światła RI
- ponad 500 krzywych stężeniowych
- pomiar stężenia kwasów, zasad, rozpuszczalników i węglowodorów
- pomiar niewrażliwy na pęcherzyki gazu
- pomiar niewrażliwy na zawiesiny i cząstki stałe
- montaż w rurociągu lub zbiorniku
- przyłącza kołnierzowe i zaciskowe
- specjalne wykonania materiałowe
- wyjścia 4-20 mA, HART i Modbus RTU
- kompatybilność z Indigo520 i Indigo80
- opcjonalny układ mycia
Podsumowanie zastosowań
Refraktometr przemysłowy PR-53-GP sprawdza się wszędzie tam, gdzie wymagana jest precyzyjna kontrola stężenia chemikaliów oraz niezawodny pomiar stężenia cieczy w czasie rzeczywistym.
- przemysł chemiczny
- przemysł petrochemiczny
- produkcja kwasów i zasad
- instalacje destylacyjne
- produkcja rozpuszczalników
- procesy krystalizacji
- gospodarka wodno-ściekowa
- zakłady produkcji specjalistycznej chemii przemysłowej
Konsultacja techniczna i dobór rozwiązania
Zapraszamy do kontaktu z naszymi inżynierami w celu doboru optymalnej konfiguracji refraktometru, materiałów wykonania oraz systemu czyszczenia dla konkretnej aplikacji procesowej.
Bezpośredni dostęp do danych kontaktowych naszych specjalistów pojawi się po zalogowaniu do konta użytkownika. Zachęcamy do rejestracji lub skorzystania z formularza po kliknięciu w przycisk "ZAPYTAJ EKSPERTA".
Aplikacje
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować

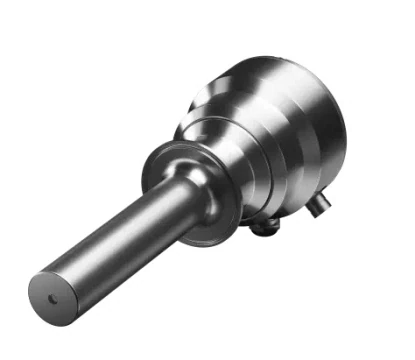

Refraktometr spożywczy do zbiorników VAISALA Polaris™ PR-53-AP
