Gęstościomierz do pomiaru bezpośrednio w procesie

Gęstościomierze (refraktometry) procesowe firmy VAISALA przeznaczone są do ciągłego pomiaru stężenia i gęstości roztworów w procesach technologicznych, z dokładnością zbliżoną do laboratoryjnej.

Gęstościomierz do trudnych zastosowań przemysłowych

Dla mediów agresywnych chemicznie przeznaczona jest wersja refraktometru PR-53-W oraz PR-53-M wraz z przepływową komorą wykonaną z teflonu.  Gęstościomierze z korpusem teflonowym Saunders są przystosowane do pracy przy dużych obciążeniach. Gęstościomierz przeznaczony jest dla agresywnych chemicznie cieczy i ultraczystych chemikaliów w produkcji na dużą skalę i w dużych rurociągach. Sprawdzają się podczas kontroli stężenia w produkcji chemicznej, przetwórstwie petrochemicznym i innych gałęziach przemysłu, w których powszechne są roztwory toksyczne i żrące. Gęstosciomierze online pozwalają na prowadzenie pomiaru stężeń kwasów, zasad, alkoholi, węglowodorów, rozpuszczalników i innych roztworów bezpośrednio podczas produkcji i transportu.  Poprawia to bezpieczeństwo i umożliwia natychmiastowe gromadzenie cennych danych procesowych, zamiast czekać na wyniki próbek laboratoryjnych.

Teflonowy korpus Saunders umożliwia montaż refraktometru w rurociągach 50, 80 lub 100 mm (2”, 3” lub 4”). Materiałem korpusu Saunders jest żeliwo grafitowe z 3 mm wykładziną z fluorowanego tworzywa PTFE. Żeliwo stanowi solidną mechaniczną podstawę, a wykładzina PTFE zapewnia odporność chemiczną.

Gęstościomierz do różnych średnic rurociągów:

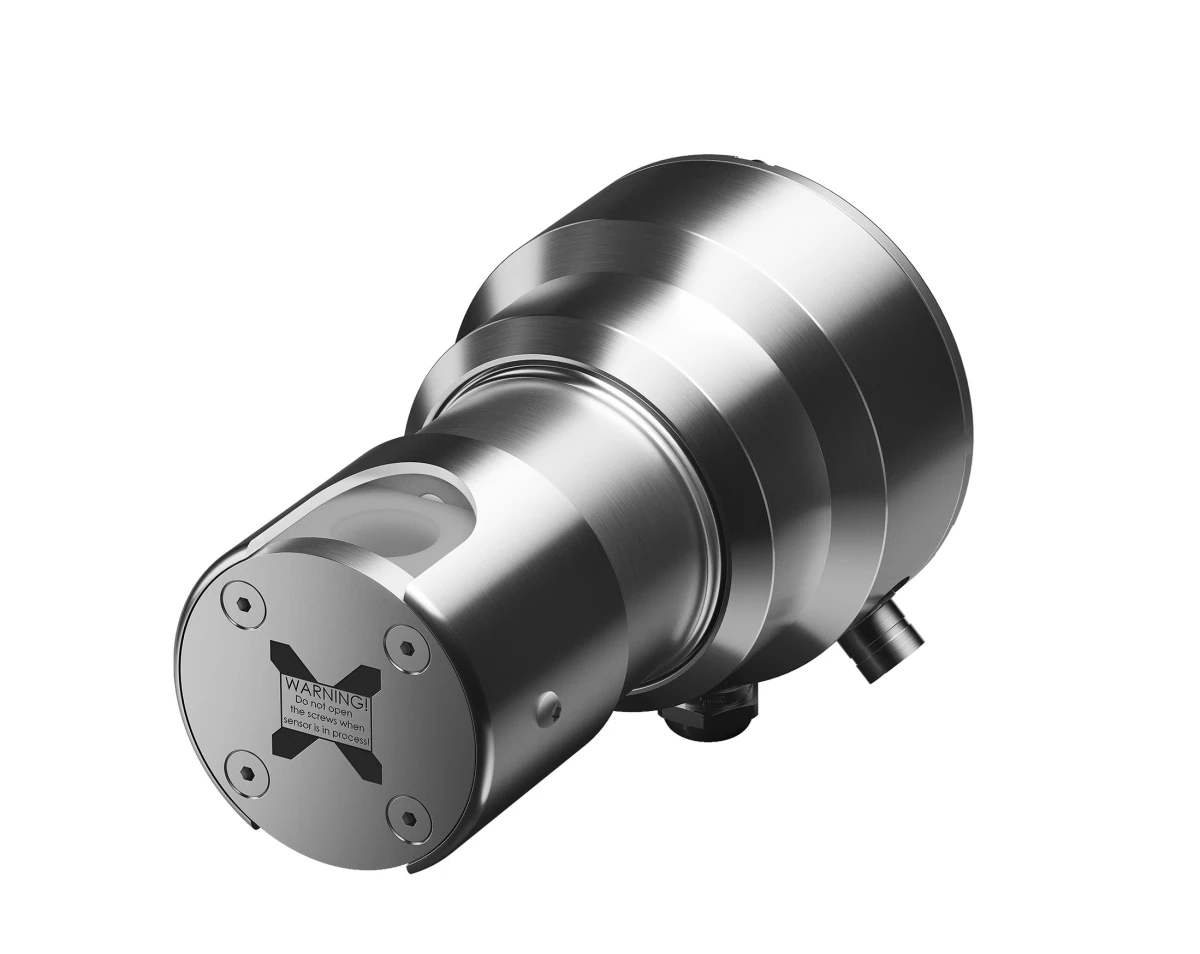

• Gęstościomierz PR-53-M  przeznaczony dla instalacji o małej średnicy rur (1/2”)
• Gęstościomierz PR-53-W do zastosowania w instalacjach o dużej średnicy rur (DN 50, 80, 100)

System mycia pryzmatu czujnika refraktometru (przy użyciu pary lub gorącej wody) umożliwia pomiar stężenia mediów zabrudzających lub oklejających czujnik. Gęstościomierze posiadają certyfikat ATEX, można je stosować w strefach zagrożonych wybuchem.  Refraktometry w nowej wersji Polaris™ PR-53-W/M dostępne są jako „stand alone” lub z zestawie z wyświetlaczem Indigo520.

Gęstościomierz z nowoczesną komunikacją

Refraktometry serii Polaris dostępne są z komunikacją HART i Modbus RTU. Do pracy w strefach zagrożonych wybuchem dostępna jest wersja EX. Nowe gęstościomierze są w pełni kompatybilne ze starszymi akcesoriami montażowymi takimi jak układy mycia, cele pomiarowe, przyłącza. Tak więc, wybierając nowy przyrząd, nie musimy przerabiać instalacji.

Zasada działania gęstościomierza

Gęstościomierze procesowe mierzą współczynnik załamania światła na granicy dwóch ośrodków (z których jeden stanowi mierzona ciecz) z kompensacją temperatury i następnie przeliczają go na wartość stężenia w dowolnych jednostkach (g/cm3, % wag.°Brixa, °Ballinga i inne). Pomiar jest całkowicie niewrażliwy na wszelkie stałe i gazowe zanieczyszczenia medium, zmętnienie, zmianę barwy.
Z uwagi na cyfrową technikę pomiaru oraz brak elementów ruchomych, nie występuje dryft zera, refraktometr nie wymaga okresowej kalibracji. Refraktometr posiada system samodiagnozowania, umożliwiający łatwe zlokalizowanie i naprawę wykrytych uszkodzeń. Układ pomiarowy składa się z czujnika i konwertera, połączonych przewodem.

Zastosowanie gęstościomierza z korpusem teflonowym

• pomiar stężenia i gęstości kwasu octowego, fluorku amonu
• pomiar stężenia i gęstości wodorotlenku amonu, siarczanu amonu
• pomiar stężenia i gęstości chlorku miedzi, magnezu, niklu
• pomiar stężenia i gęstości kwasu cytrynowego, kwasu chromowego
• pomiar stężenia i gęstości chlorku żelaza, kwasu fluorokrzemowego, kwasu mrówkowego
• pomiar gęstości i stężenia kwasu solnego, kwasu fluorowodorowego, nadtlenku wodoru
• pomiar gęstości i stężenia kwasu mlekowego, kwasu azotowego
• pomiar gęstości i stężenia kwasu fosforowego, węglanu potasu, wodorotlenku potasu, azotanu potasu
• pomiar gęstości i stężenia wodorowęglanu sodu, węglanu sodu
• pomiar gęstości i stężenia chlorku sodu, dichromianu sodu
• pomiar gęstości i stężenia wodorotlenku sodu
• pomiar stężenia kwasu siarkowego
