Sygnalizatory pojemnościowe

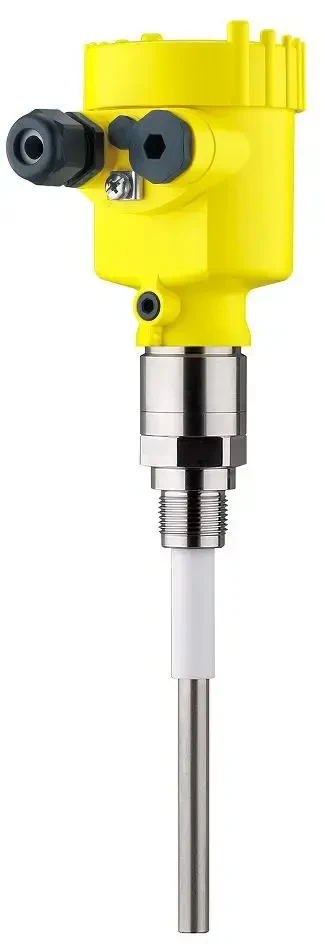

Sygnalizator pojemnościowy poziomu Vegacap 62

Kod produktu: CAP62.

Sygnalizator pojemnościowy do sygnalizacji poziomu materiałów sypkich przeznaczony do montażu z boku zbiornika

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Sygnalizator pojemnościowy materiałów sypkich VEGACAP 62 jprzeznaczony do montażu z boku zbiornika, działa na zasadzie wykrywania zmiany pojemności elektrycznej pomiędzy ścianą zbiornika, a elektrodą sondy. Zasypanie sygnalizatora poziomu powoduje jednocześnie wzrost pojemności elektrycznej w stosunku do sygnalizatora zainstalowanego w pustym zbiorniku. Sonda jest całkowicie niewrażliwa na zapylenie wewnątrz zbiornika, charakteryzuje się sporą wytrzymałością mechaniczną oraz nie wymaga specjalnych zabiegów konserwacyjnych podczas eksploatacji. Po zainstalowaniu w zbiorniku sonda wymaga kalibracji tj: zasymulowania 2 poziomów w zbiorniku, odpowiadających sygnalizowanym stanom.

Warunkiem stosowania sygnalizatorów pojemnościowych jest stabilność stałej dielektrycznej produktu (pomiar jednego typu produktu) oraz małe wahania wilgotności w przypadku produktów o niskiej DK.

Parametry

Elektronika	wyjście do współpracy z urządzeniami zewnętrznymi serii VEGATOR bezstykowa 20 ... 253 V AC/DC przekaźnikowa (DPDT) 20 ... 72 V DC/20 ... 250 V AC (3A) tranzystorowa (NPN/PNP) 10...55 V DC
Obudowa	aluminium/IP66/IP67 plastikowa IP66/IP67 stal nierdzewna 316L
Przyłącze procesowe	gwintowe
Temperatura medium	-50 ... 200 °C
Wersja / temperatura procesu	standardowa/-50 ... 150 °C standardowa/-50 ... 200 °C z rurą ekranującą 316L/-50 ... 150 °C z rurą ekranującą 316L/-50 ... 200 °C
Ciśnienie	-1 ... 64 bar
Zakres pomiarowy	6 m
Medium	materiały sypkie
Dławik	M 20 x 1,5 1/2 NPT
Dopuszczenia	ATEX II 1/2G, 2G EEx d ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + okrętowe ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + WHG dopuszczenia okrętowe
Producent	Vega
