| Wymiary: | Ø168 mm, długość 356 mm |
| Moc znamionowa: | 19 – 26,4 V prądu stałego, 2,3 A maks |
| Waga: | Maksymalnie 20 kg |
| Materiał: | Stal nierdzewna 316 / 316L, szafirowe okienko |
| Certyfikaty: | ATEX, IECEx, UKEX (bezpieczeństwo) Strefy 1, 21, 2, 22 -40°C do +70°C (-40 do 158°F) |
| Funkcjonalna temperatura otoczenia: | Strefa 1, 21 -40 do +50°C (funkcjonalna, bez chłodzenia) -40 do +70°C (certyfikowana, bez chłodzenia) Do +70°C (z chłodzeniem wodą lub powietrzem) Strefa 2, 22 -40 do + 50°C (bez chłodzenia) Do +125°C (chłodzenie powietrzem) Do +160°C (chłodzenie wodą) |
| Temperatura przechowywania | -20 do +70°C |
| Ocena środowiskowa: | IP66 / IP68 (2 m, 24 godz.) |
| Zgodność: | EN IEC 60079-0, IEC 60079-1, EN 60079-1, IEC 60079-31, EN 60079-31, IEC 61010-1, (EMC) EN 61326-1 |
Pirometry stacjonarne

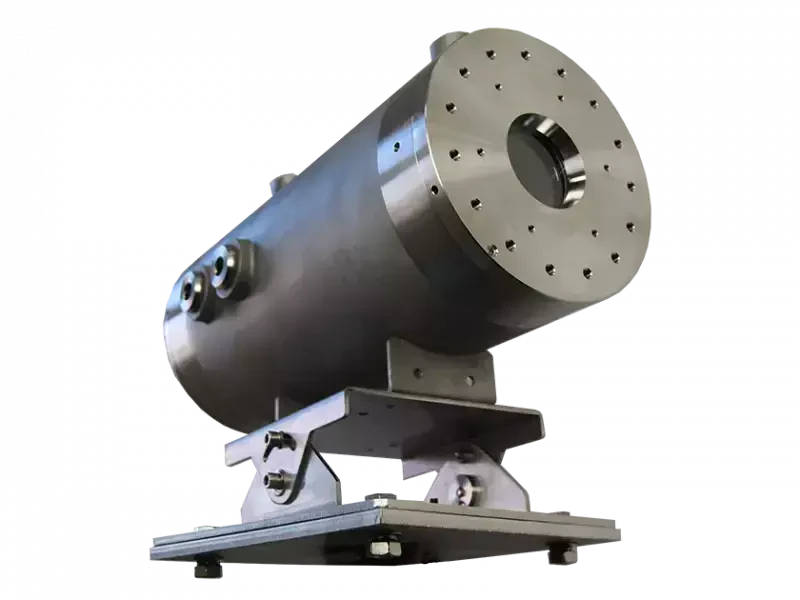

Obudowa ognioszczelna EXSH1 do pirometrów EX SPOT
Nowa ognioszczelna obudowa EXSH1 umożliwia stosowanie pirometrów EX SPOT w strefach zagrożonych wybuchem. Jego wysokie parametry oznaczają, że nadaje się do stosowania w prawie każdym zastosowaniu w najtrudniejszych warunkach środowiskowych. Liczne certyfikaty pozwalają na wykorzystywanie jej w zastosowaniach na całym świecie, co znacznie upraszcza zadanie specyfikacji i wycen.
Obudowa ognioszczelna do pirometrów EX SPOT
Nowa ognioszczelna obudowa EXSH1 umożliwia stosowanie pirometrów EX SPOT w strefach zagrożonych wybuchem. Jej wysokie parametry oznaczają, że nadaje się do stosowania w prawie każdym zastosowaniu w najtrudniejszych warunkach środowiskowych.
Obudowa ma certyfikowany zakres temperatur od -40 do +70°C (od -40 do 158°F) bez dodatkowego chłodzenia.
Stopień ochrony IP66 i IP68 oznacza, że pirometr w obudowie może być narażony na kurz, zanurzenie w wodzie i strumienie wody pod wysokim ciśnieniem. Obudowa jest wykonana ze stali nierdzewnej 316 / 316L i jest wysoce odporna na korozję.
Obudowa ma certyfikowany zakres temperatur od -40 do +70°C (od -40 do 158°F) bez dodatkowego chłodzenia.
Stopień ochrony IP66 i IP68 oznacza, że pirometr w obudowie może być narażony na kurz, zanurzenie w wodzie i strumienie wody pod wysokim ciśnieniem. Obudowa jest wykonana ze stali nierdzewnej 316 / 316L i jest wysoce odporna na korozję.
Przy rosnącym zapotrzebowaniu na produkty do pracy w niebezpiecznych warunkach, bezkontaktowe pirometry LAND EX SPOT na podczerwień odgrywają ważną rolę w nowoczesnym przetwórstwie przemysłowym.
Obudowa do pirometrów - kluczowe cechy:
- NIEBEZPIECZNA INSTALACJA
Idealny do instalacji w najtrudniejszych warunkach, w tym tam, gdzie istnieje duże prawdopodobieństwo obecności mieszanek wybuchowych. - SZEROKI ZAKRES TEMPERATUR
System można instalować w wielu miejscach, w których temperatura może wpływać na niezabezpieczone produkty. - ODPOWIEDNIE DO ZAGROŻEŃ GAZU I PYŁU
System jest certyfikowany do użytku w obszarach zagrożonych pyłem i gazem. - WYSOKI POZIOM OCHRONY
Niezwykle wysoki stopień ochrony przed wnikaniem i wysoka odporność na korozję. - OBUDOWA BEZPIECZEŃSTWA
Ze względów bezpieczeństwa obudowa nie wymaga wewnętrznego powietrza oczyszczającego. - KONSTRUKCJA BEZ KRATKI
Okno nie wymaga siatki ochronnej, co zapewnia niezakłócone pole widzenia. - AKCESORIA
Szeroka gama dostępnych akcesoriów montażowych do wielu zastosowań przemysłowych.
Obudowa do pirometrów - certyfikacja ATEX
| Orzecznictwo | Strefa | Cechowanie | Certyfikowana temperatura otoczenia | Funkcjonalna temperatura otoczenia |
| ATEX, IECEx i UKEX | 1 i 21 | II 2 (1) GD Ex db [op is Ga] IIC T6 Gb Ex tb [op is Da] IIIC T85C Db | Ta= -40°C do +70°C | -40°C do +50°C (bez chłodzenia) Do +70°C (chłodzenie wodą lub powietrzem) |
| 2 i 22 | II 3 (1) GD Ex db [op is Ga] IIC T6…T3 Gc Ex tc [op is Da] IIIC T85…160 C Dc | Ta= -40°C do +160°C | -40°C do +50°C (bez chłodzenia) Do +125°C (chłodzenie powietrzem) Do +160°C (chłodzenie wodą) |
Specyfikacja obudowy EX SPOT
MODEL SKALA Detektory Jedno i wielobarwowe (Mono / Ratio) DŁUGOŚĆ FALI μm EX M100 550 do 1800 °C
700 do 3500 °CMono 1,0 μm EX M160 250 do 1600°C Mono 1,6 μm EX M210 50 do 1100°C Mono 2,3 μm EX R100 400 do 1800 °C
700 do 3500 °CWiele detektorów - Mono i Ratio 1,0 i 1,2 μm EX R160 250 do 1600°C Wiele detektorów - Mono i Ratio 1,0 i 1,5 μm EX R210 125 do 1100°C Wiele detektorów - Mono i Ratio 2,1 i 2,4 μm EX GS 200 do 1000°C Specyficzne zastosowanie do cynkowania i galvannealingu
Pełne specyfikacje pirometrów znajdują się na stronie dedykowanej do pirometrów LAND System 5 / LAND SPOT
