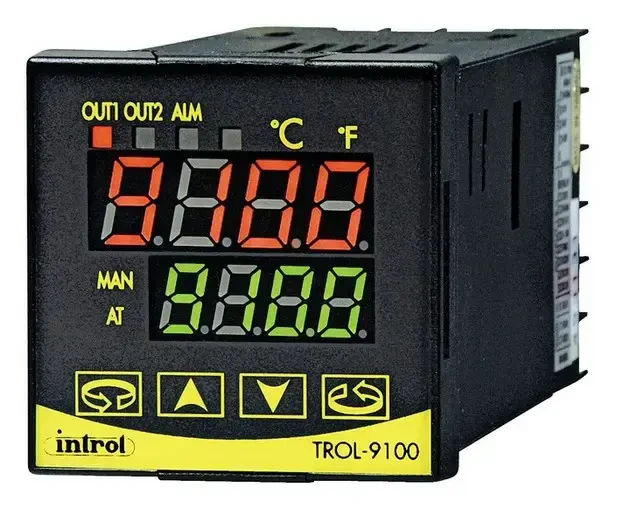

Mikroprocesorowy regulator PID temperatury TROL9100

TROL9100 to regulator mikroprocesorowy PID głównie wykorzystywany w układach sterowania temperaturą. Wyposażony jest w dwa wyświetlacze - wartości mierzonej oraz zadanej z funkcją Autotuningu, czyli automatycznego doboru parametrów PID do aplikacji, w której pracuje. Posiada duże możliwości dostosowania konfiguracji do potrzeb użytkownika.
Rozmiar 48x48 mm do montażu na panelu lub na szynie DIN za pomocą dedykowanego adaptera. Regulator wyróżnia się także funkcją "rampy" czyli definiowanego narostu temperatury zadanej oraz funkcją zegara utrzymania.

Kod produktu

TROL9100

Konfiguruj produkt

Porównaj

Zapytaj o produkt

Specyfikacja Produkty powiązane

Parametry
Pliki

Typ	mikroprocesorowy PID
Sygnał wejściowy	0 ... 1 V 0 ... 10 V 0 ... 5 V 1 ... 5 V 4 ... 20 mA mV Pt100 termoelementy 0 ... 20 mA
Zasilanie	90 ... 250 V AC 11 ... 26 V AC/DC
Wyjście regulacyjne 1	przekaźnikowe 2 A / 240 V AC SSR 5 V / 30 mA SSR 14 V / 40 mA 4 ... 20 mA 0 ... 10 V DC 0 ... 20 mA 0 ... 5 V DC triakowe 1 A / 240 V AC 1 ... 5 V DC
Wyjście regulacyjne 2	0 ... 10 V DC 0 ... 20 mA 0 ... 5 V DC 1 ... 5 V DC 4 ... 20 mA przekaźnikowe 2 A / 240 V AC SSR 14 V / 40 mA SSR 5 V / 30 mA triakowe 1 A / 240 V AC zasilacz 20 V / 25 mA zasilacz 12 V / 40 mA zasilacz 5 V / 80 mA brak
Przekaźnik alarmowy	1 x przekaźnik 2 A 240 V AC
Opcje	brak RS232 RS485 retransmisja 0 ... 10 V retransmisja 4 ... 20 mA
Montaż	panelowy IP50 na szynie DIN IP50
Tryb pracy	on/off PID
Wymiary	48 x 48 x 111 mm
Dopuszczenia	CE
Producent	Introl

instrukcja obsługi
