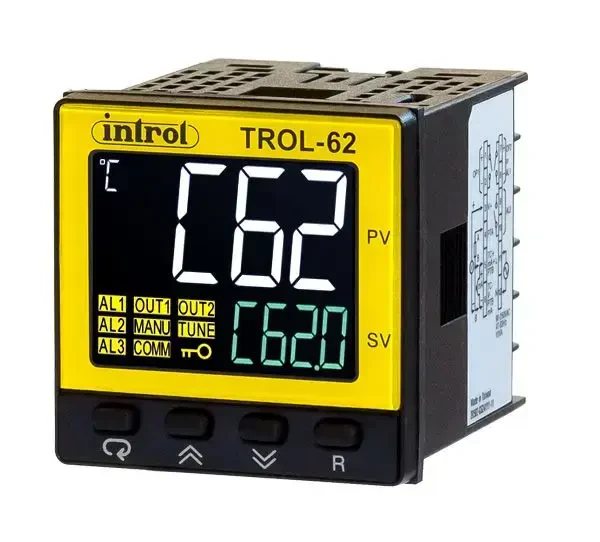

Mikroprocesorowy regulator PID TROL62
Kod produktu: TROL62
Prosty i uniwersalny regulator PID o małych gabarytach. Wyposażony w wielofunkcyjny, kolorowy wyświetlacz TFT ze wskazaniem wartości mierzonej, zadanej oraz aktywności wyjść. Jego zaletą jest w pełni uniwersalne wejście od sygnałów analogowych do termopar. Proponowany jest głównie z 3 wyjściami przekaźnikowymi, bez opcji dodatkowych. Jest to też najtańszy regulator z naszej oferty.
Mikroprocesorowe regulatory PID
Regulatory mikroprocesorowe TROL62 posiadają w pełni uniwersalne wejście. W menu wybieramy czy sygnałem wejściowym będzie termopara (J,K,T,E,B,R,S,N,L), czujnik PT100, sygnał 4...20 mA czy 0...10V. Znacząco ułatwia to adaptację jednej jednostki do wielu zastosowań.
Regulatory mikroprocesorowe PID posiadają wielofunkcyjny, kolorowy wyświetlacz ze wskazaniem wartości mierzonej, zadanej oraz aktywności wyjść. Regulacja odbywa się względem wartości zadanej w oparciu o algorytm Fuzzy Logic (logiki rozmytej). Dostępna jest także funkcja autotuningu. Dzięki wykorzystywaniu technologii PID z wykorzystaniem Fuzzy Logic, pętla sterowania będzie minimalizować przekroczenie lub nieosiągnięcie wartości zadanej w najkrótszym możliwym czasie.

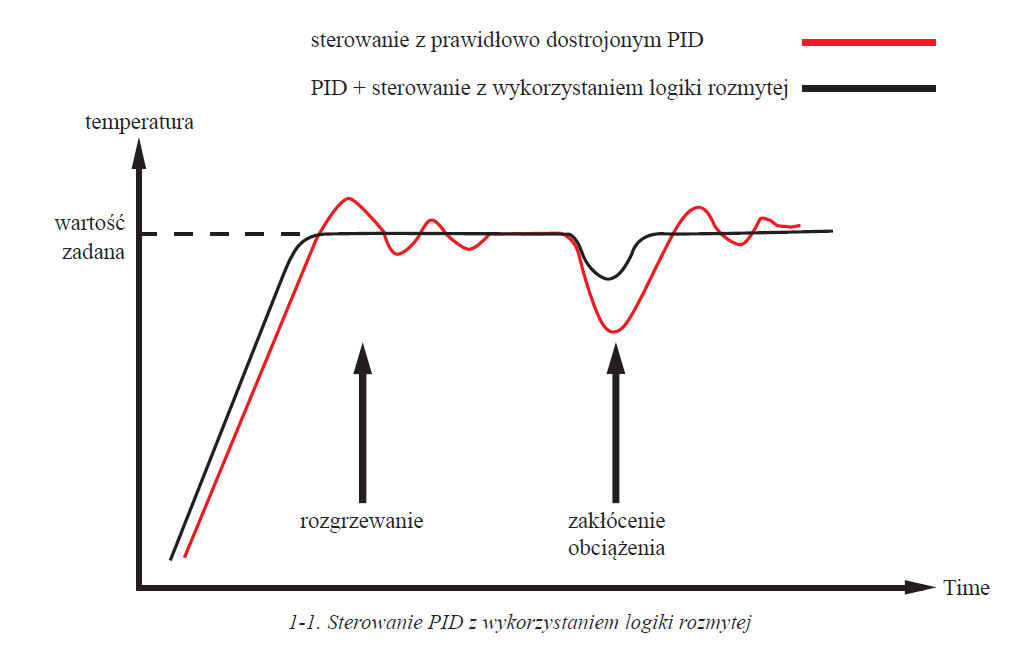

Porównanie regulacji PID z i bez Fuzzy Logic (logiki rozmytej):
Regulatory wysokiej dokładności
Regulatory TROL62 posiadają 18-bitowy konwerter A-D do pomiarów wysokiej rozdzielczości (rzeczywista rozdzielczość 0,1°F dla termoelementu i czujników PT100) oraz 15-bitowy przetwornik D do A dla liniowego wyjścia sterującego – prądowego lub napięciowego. Ta technologia zapewnia lepsze parametry pracy i większą niezawodność. Częstotliwość próbkowania wejściowego konwertera A-D wynosi 200 ms. Wysoka częstotliwość próbkowania pozwala regulatorom sterować szybkimi procesami.
Regulatory TROL62 wyposażone są także w przydatną funkcję blokowania nastaw za pomocą kodu PIN.
Regulatory mikroprocesorowe TROL62 - najważniejsze cechy:
- kolorowy wyświetlacz LCD
- precyzyjna 18-bitowa konwersja A-D i 15-bitowa konwersja D-A
- częstotliwość próbkowania 200 ms
- wejście w pełni uniwersalne
- technologia Fuzzy Logic + PID
- możliwość komunikacji cyfrowej RS-485, jak i analogowej
- wejścia dla transformatora prądowego (CT) do wykrywania awarii grzałki
- zdalne ustawianie wartości zadanej
- automatyczne dostrajanie
- płynne przejście do pracy automatycznej
- ochrona – blokada urządzenia
- nawigacja za pośrednictwem menu dwukierunkowego
Regulator mikroprocesorowy z cyfrową komunikacją
Regulator można wyposażyć w opcjonalny interfejs RS-485, który zapewnia cyfrową komunikację. Za pomocą skrętki i interfejsu
RS-485 można podłączyć z komputerem hosta do 247 urządzeń.
Kup regulator mikroprocesorowy online
W chwili obecnej regulatory TROL62 dostępne są wyłącznie w wersjach:
- z 3 wyjściami przekaźnikowymi: TROL62-41110000
- z sygnałem 5V do wyzwalania SSR i 2 przekaźnikami: TROL62-42110000.
Parametry
| Typ | mikroprocesorowy PID |
| Sygnał wejściowy | 0 ... 10 V 4 ... 20 mA Pt100 termoelementy |
| Zasilanie | 90 ... 250 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 2 A / 240 V AC SSR 5 V / 30 mA |
| Wyjście regulacyjne 2 | przekaźnikowe 2 A / 240 V AC |
| Przekaźnik alarmowy | 1 x przekaźnik 2 A 240 V AC |
| Opcje | brak |
| Montaż | panelowy IP66 |
| Tryb pracy | on/off PID |
| Dopuszczenia | CE |
| Producent | Introl |
