Regulatory temperatury bezpośredniego działania

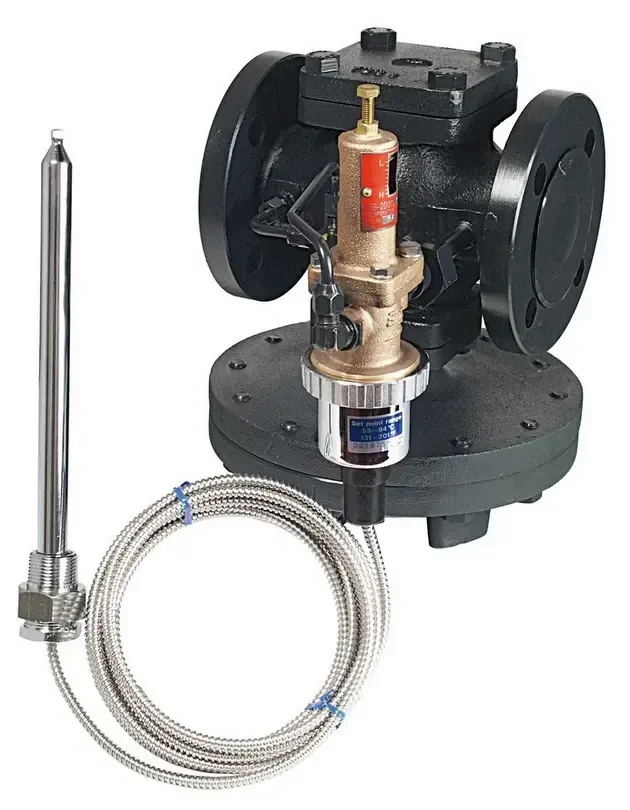

Regulator temperatury bezpośredniego działania OB-2000
Kod produktu: Regulator temperatury bezpośredniego działania OB-2000
Regulatory temperatury bezpośredniego działania typu OB-2000 służą do utrzymywania na zadanym poziomie temperatury medium podgrzewanego przez parę wodną. Regulatory temperatury zbudowane są na bazie zaworu GP-20000. Zamiast wewnętrznego ciśnieniowego zaworu pilotowego zastosowano temperaturowy zawór pilotowy, który steruje pracą zaworu głównego na podstawie sygnałów otrzymywanych poprzez kapilarę z sondy umieszczonej w zbiorniku podgrzewanego medium.
Regulator temperatury bezpośredniego działania dużych wydajności
naprężenie sprężynie. Wypadkowa sił pochodzących od sprężyny i przekazywanych przez mieszek kapilary, steruje zaworem
pilotowym, który kieruje przepływem ciśnienia wejściowego pod membrany sterujące zaworem głównym. Duża powierzchnia
membran oraz użycie ciśnienia wejściowego do sterowania zaworem głównym pozwala na uzyskanie dużych wydajności regulatorów temperatury bezpośredniego działania serii OB-2000.
Parametry
| Kapilara | -8 - 15 °C 10 - 36 °C 30 - 62 °C 55 - 94 °C 80 - 127 °C 115 - 183 °C |
| Medium | para wodna |
| Przyłącze procesowe | 1” BSPT DN80 PN40 DN65 PN40 DN50 PN40 DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN100 PN40 |
| Temperatura medium | do 232°C |
| Materiał korpusu | żeliwo sferoidalne |
| Ciśnienie | do 20 bar |
| Dopuszczenia | CE |
| Producent | Armstrong |
