Regulatory procesów

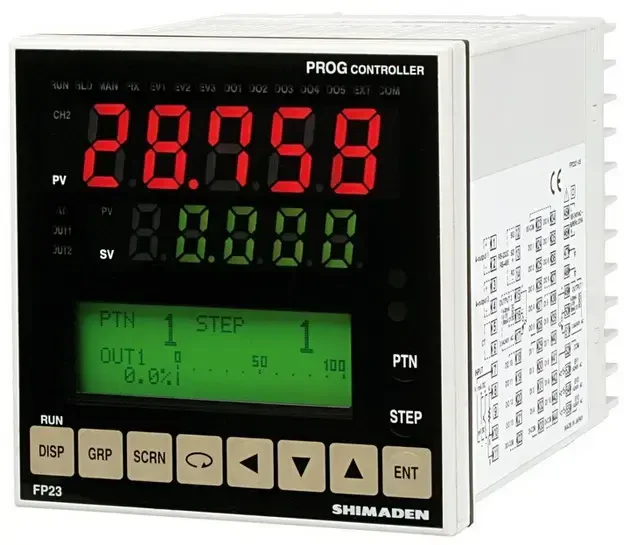

Regulator PID z programowaną krzywą grzania FP23
Kod produktu: FP23
Regulator PID serii FP23 to najwyższej klasy regulator przemysłowo-laboratoryjny firmy SHIMADEN z możliwością programowania krzywej grzania. Jest to regulator typu EXPERT PID zapewniający bardzo dokładną (0.1%FS; rozdzielczość max. 0.001) i szybką (próbkowanie 0.1s) regulację procesu (temperatury, poziomu, ciśnienia, przepływu itp.). Dokładna i szybka regulacja procesów z możliwością zaprogramowania 20 programów i wykorzystania 400 kroków. Wyposażony w pełni uniwersalne wejście, 3 wyjścia alarmowe,4 wejścia/5 wyjść cyfrowych, opcje retransmisji analogowej oraz komunikacja RS-485 MODBUS RTU.
Oprogramowanie regulatora PID umożliwia szeroką obróbkę sygnałów analogowych wejścia/wyjścia (skalowanie, pierwiastkowanie, 10 punktowa linearyzacja), a także wiele innych przydatnych funkcji (np. regulacja szybkości zmian wyjścia). Dla wyjść cyfrowych możliwe są operacje logiczne, czasowe i licznikowe.
Parametry
| Medium | materiały sypkie para wodna ciecze gazy/powietrze |
| Typ | mikroprocesorowy PID programowalny jedno wejście - jedno wyjście jedno wejście - dwa wyjścia |
| Sygnał wejściowy | 0 ... 1 V 0 ... 10 V 0 ... 5 V 1 ... 5 V 4 ... 20 mA mV Pt100 termoelementy 0 ... 20 mA |
| Zasilanie | 100 ... 240 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA 4 ... 20 mA 0 ... 10 V DC |
| Wyjście regulacyjne 2 | 0 ... 10 V DC 4 ... 20 mA przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA |
| Przekaźnik alarmowy | alarm przepalenia elementu grzejnego 30 A alarm przepalenia elementu grzejnego 50 A 3 x przekaźnik 1 A 240 V AC |
| Retransmisja | retransmisja 4 ... 20 mA retransmisja 0 ... 10 V DC |
| Komunikacja | RS485 |
| Ilość wejść cyfrowych | 4 DI / 5 DO 10 DI / 9 DO 10 DI / 13 DO |
| Opcje | retransmisja 0 ... 10 V retransmisja 4 ... 20 mA |
| Montaż | panelowy IP66 |
| Tryb pracy | on/off PID |
| Wymiary | 96 x 96 x 111 mm |
| Dopuszczenia | CE |
| Producent | Shimaden |
