Regulatory procesów

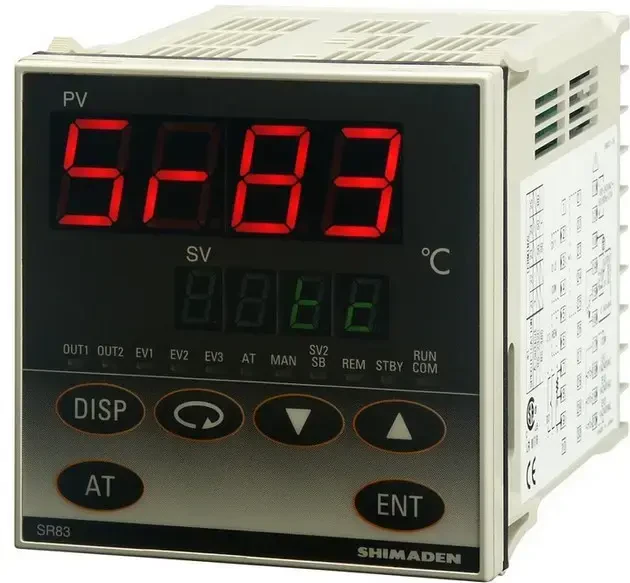

Mikroprocesorowy regulator PID SR80
Kod produktu: SR8
Parametry
| Medium | materiały sypkie para wodna ciecze gazy/powietrze |
| Typ | mikroprocesorowy PID |
| Sygnał wejściowy | 0 ... 1 V 0 ... 10 V 0 ... 5 V 1 ... 5 V 4 ... 20 mA mV Pt100 termoelementy 0 ... 20 mA |
| Zasilanie | 100 ... 240 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA 4 ... 20 mA 0 ... 10 V DC |
| Wyjście regulacyjne 2 | 0 ... 10 V DC 4 ... 20 mA przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA |
| Przekaźnik alarmowy | 2 x przekaźnik 1 A 240 V AC alarm przepalenia elementu grzejnego 30 A alarm przepalenia elementu grzejnego 50 A 3 x przekaźnik 1 A 240 V AC |
| Retransmisja | retransmisja 4 ... 20 mA retransmisja 0 ... 10 V DC |
| Komunikacja | RS485 |
| Ilość wejść cyfrowych | 2 |
| Opcje | wejście zdalne 0 ... 10 V wejście zdalne 4 ... 20 mA |
| Montaż | panelowy IP66 |
| Tryb pracy | on/off PID |
| Wymiary | 48 x 96 x 111 mm 72 x 72 x 111 mm 96 x 96 x 111 mm |
| Dopuszczenia | CE |
| Producent | Shimaden |
