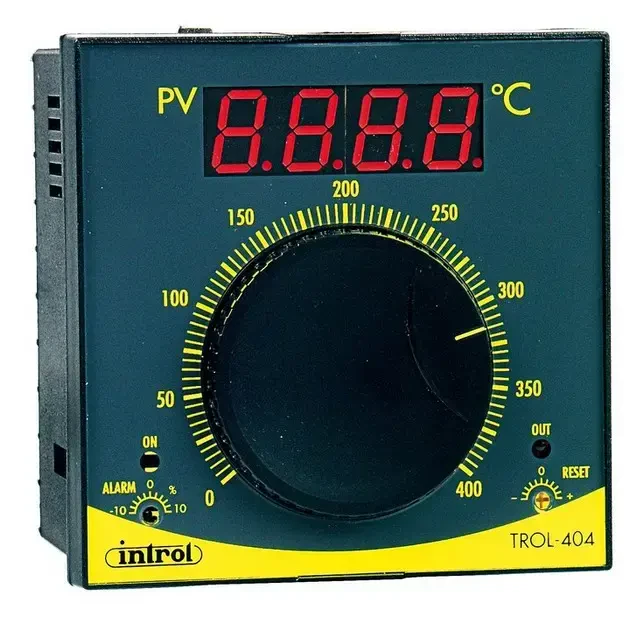

Regulator analogowy TROL404
Kod produktu: TROL404
Regulator temperatury z nastawą analogową za pomocą gałki oraz cyfrowym wyświetlaczem wartości mierzonej. Regulator ten często wykorzystywany jest w urządzeniach piekarniczych gdzie gałka ułatwia szybką i prostą nastawę temperatury. Wysietlacz cyfrowy informuje o aktualnej temperaturze w piecu. W regulatorze tym ważne jest dobranie typu regulatora do posiadanego czujnika temperatury. Najczęściej gdy temperatura nie przekracza 400 °C jest to czujnik typu PT100, dla wartości do 600 °C stosuje się termoparę J. Sporadycznie oczekiwane są nastawy do 1200 °C wtedy używa się termopary K. Kupując regulator trzeba wiedzieć jaki czujnik zastosowano w układzie. Zdecydowanie najbardziej popularnym rozwiązaniem jest zakres do 400 °C i czujnik PT100.
Regulatory posiadają wyłącznie regulację ON-OFF z histerezą proporcjonalną do zakresu pomiarowego. Czasami spotkać można wersję z dodatkowym przekaźnikiem alarmowym.
Parametry
| Typ | analogowy |
| Sygnał wejściowy | J K Pt100 |
| Zasilanie | 90 ... 260 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 10 A / 240 V AC |
| Wyjście regulacyjne 2 | brak |
| Przekaźnik alarmowy | brak 1 x przekaźnik 2 A 240 V AC |
| Zakres pomiarowy temperatury | 0 ... 100 °C 0 ... 1200 °C 0 ... 200 °C 0 ... 300 °C 0 ... 400 °C 0 ... 800 °C 0 ... 600 °C |
| Opcje | brak |
| Tryb pracy | on/off |
| Wymiary | 96 x 96 x 53 mm |
| Dopuszczenia | CE |
| Producent | Introl |
