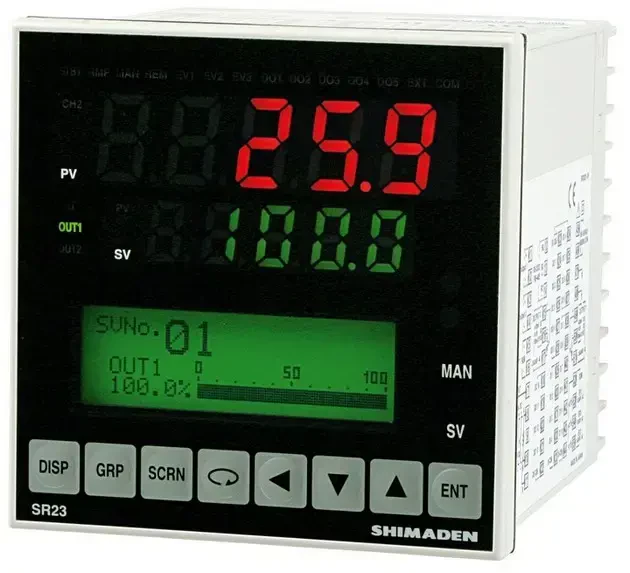

Mikroprocesorowy regulator PID SR23
Kod produktu: SR23
Zasada działania regulatora PID
Regulator PID to regulator działający na podstawie mechanizmu sprzężenia zwrotnego (tzw. Feedback), powszechnie używany w przemysłowych systemach sterowania. Zadaniem regulatora PID wyposażonego w algorytm regulacji PID jest stała korekcja błędu – uchybu pomiędzy mierzoną wartością procesową i wartością nastawioną, poprzez wypracowanie sygnału wyjściowego o odpowiedniej wartości
Poprzez odpowiednie dobranie wartości tych trzech cech, zastosowanie w procesie regulacji regulatora PID, zapewnia dobrą regulację dla odmiennych typów obiektów.
Najwyższej klasy regulator PID
Regulator PID temperatury SR 23 umożliwia zaawansowane sterowanie procesami: temperatury °C, ciśnienia MPa, natężenia przepływu m3/s. Jest to regulator przemysłowy typu EXPERT PID zapewniający bardzo dokładną (0.1%FS; rozdzielczość max. 0.001) i szybką (próbkowanie 0.1s) regulację procesu (temperatury, poziomu, ciśnienia, przepływu itp.).
Parametry PID (dostępnych 10 zestawów) mogą być nastawiane ręcznie lub optymalizowanie automatycznie.
Wyposażenie regulatora PID SR23
Regulator PID ma w pełni uniwersalne wejście, 3 wyjścia alarmowe oraz 4 wejścia/5 wyjść cyfrowych. Istnieje możliwość wyposażenia urządzenia w sygnalizację przepalenia elementów grzejnych, komunikację oraz do 10 wejść/13 wyjść cyfrowych.
Opcjonalnie możliwe jest zastosowanie wejścia analogowego (napięciowe lub prądowe) do zdalnej zmiany nastawy wartości zadanej. Istnieje również możliwość zainstalowania dwóch wyjść analogowych, które wykorzystać można do retransmisji takich parametrów jak PV, SV, PV-SV, OUT1, OUT2.
SR23 wyróżnia się również tym, że może występować w wersji z wewnętrzną kaskadą lub regulacją na podstawie dwóch sygnałów wejściowych. Istnieje także wersja łącząca dwa niezależne regulatory w jednej obudowie.
Oprogramowanie regulatora PID
Oprogramowanie regulatora PID umożliwia szeroką obróbkę sygnałów analogowych wejścia/wyjścia (skalowanie, pierwiastkowanie, 10 punktowa linearyzacja), a także wiele innych przydatnych funkcji (np. regulacja szybkości zmian wyjścia). Dla wyjść cyfrowych możliwe są operacje logiczne, czasowe i licznikowe. Regulator wyposażono w funkcję Self Tuning - automatycznego dostrajania parametrów PID.
Współpraca z oprogramowaniem dedykowanym lub z wykorzystaniem MODBUS RTU
- łatwa konfiguracja z wykorzystaniem specjalnego programu do nastawień
- możliwy odczyt i zapis różnych parametrów poprzez komunikację
- możliwy eksport plików w formacie CSV
Parametry
| Medium | materiały sypkie para wodna ciecze gazy/powietrze |
| Typ | mikroprocesorowy PID wielokanałowy dwa wejścia - regulacja na podstawie min,max,średniej,różnicy dwa wejścia - regulacja kaskadowa dwa wejścia - regulacja niezależna jedno wejście - jedno wyjście jedno wejście - dwa wyjścia |
| Sygnał wejściowy | 0 ... 1 V 0 ... 10 V 0 ... 5 V 1 ... 5 V 4 ... 20 mA mV Pt100 termoelementy 0 ... 20 mA |
| Zasilanie | 100 ... 240 V AC |
| Wyjście regulacyjne 1 | przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA 4 ... 20 mA 0 ... 10 V DC |
| Wyjście regulacyjne 2 | 0 ... 10 V DC 4 ... 20 mA przekaźnikowe 2 A / 240 V AC SSR 12 V / 30 mA |
| Przekaźnik alarmowy | 3 x przekaźnik 1 A 240 V AC |
| Retransmisja | retransmisja 4 ... 20 mA retransmisja 0 ... 10 V DC |
| Komunikacja | RS485 |
| Ilość wejść cyfrowych | 4 DI / 5 DO 10 DI / 9 DO 10 DI / 13 DO |
| Opcje | wejście zdalne 0 ... 10 V wejście zdalne 4 ... 20 mA alarm przepalenia elementu grzejnego 30 A alarm przepalenia elementu grzejnego 50 A |
| Montaż | panelowy IP66 |
| Tryb pracy | on/off PID |
| Wymiary | 96 x 96 x 111 mm |
| Dopuszczenia | CE |
| Producent | Shimaden |
