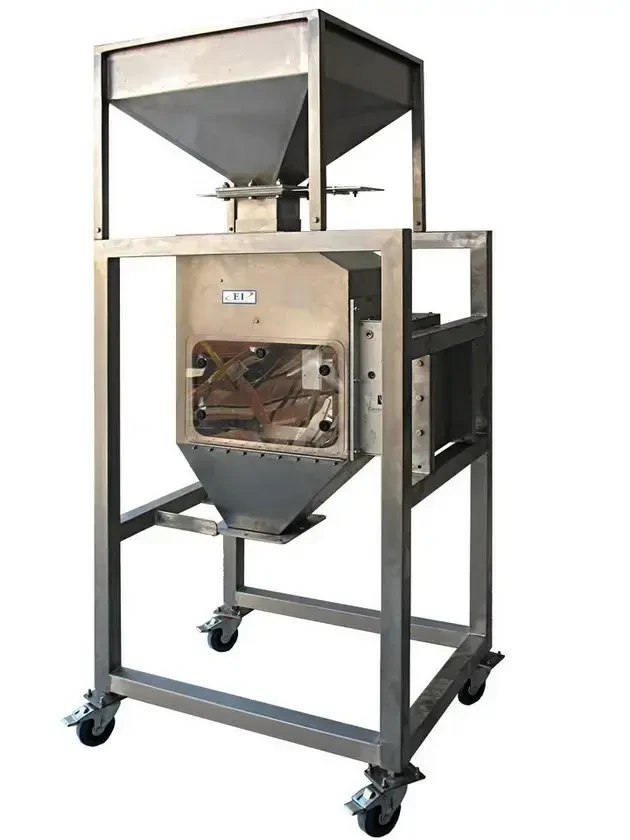

Waga przepływowa Centri Flow

Kod produktu: Waga przepływowa Centri Flow

Waga przepływowa do ciągłego pomiaru przepływu i masy materiałów transportowanych przenośnikami taśmowymi. Urządzenie działa w oparciu o zasadę siły dośrodkowej i zerowego tarcia.
W odróżnieniu od istniejących technik obliczania przepływu w oparciu o masę, prędkość, naprężenie pasa lub objętość, waga CentriFlow®  faktycznie mierzy przepływające w procesie substancje stałe. Ta unikalna technika pomiarowa pozwala na uzyskanie przez wagę CentriFlow® dokładności 0,25% maksimum zakresu dla niemal wszystkich mogących płynąć ciał stałych, co oznacza istotną poprawę standardu przemysłowego. Waga nie jest wrażliwa na zmiany sprężystości, gęstości, kształtu cząstek lub tarcia mierzonego produktu. Wahania natężenia przepływu nie rzutują na dokładność. Liniowa zależność i brak tarcia daje wadze CentriFlow® możliwość mierzenia przy różnej gęstości i stopniu nachylenia, z równoczesnym utrzymaniem prawie perfekcyjnej dokładności. Trwała konstrukcja z wysokiej jakości stopu aluminium oraz przepływowe szale wagowe ze stali nierdzewnej, zapewniają wadzę bardzo małe wymagania konserwacyjne. Rzadko wymaga ona kalibrowania, gdyż nie posiada ruchomych części. Nie ma też pasów taśmociągowych, ani silników. Dodatkowo, układ  ektroniczny znajduje się poza strumieniem technologicznym i nie jest narażony na drgania związane z procesem produkcyjnym.
Waga CentriFlow® posiada dwa wyjścia: wyjście impulsowe i wyjście sterowania przepływem. Wyjście impulsowe jest wyjściem służącym do sumowania, które wysyła 500 impulsów na sekundę. Takie zliczanie impulsów daje doskonałą rozdzielczość sygnału, a zatem i świetną dokładność. Wyjście sterowania przepływem, jest wyjściem „czasu rzeczywistego”, które może sterować natężeniem przepływu. Zmiany nastawienia zaworu przy pomocy sygnału 4÷20 mA, umożliwiają operatorowi nastawianie zmiennych procesu, tak, aby zachować stały, wymagany przepływ na wyjściu. Przykładowo, zastosowanie z  regulowaniem przepływu, pozwala na podawanie materiału do wytłaczarki ze stałą prędkością, jeżeli można sterować natężeniem przepływu za pomocą zaworu obrotowego.

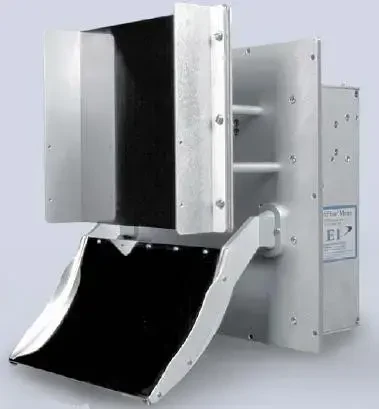

Układ Typu I jest przeznaczony do systemów przenoszenia poziomego i może być zamontowany z zachowaniem kierunku przepływu strumienia produktu, albo z odwracaniem tego kierunku przepływu. Typowe systemy podawania obejmują przenośniki taśmowe i przenośniki wibracyjne.

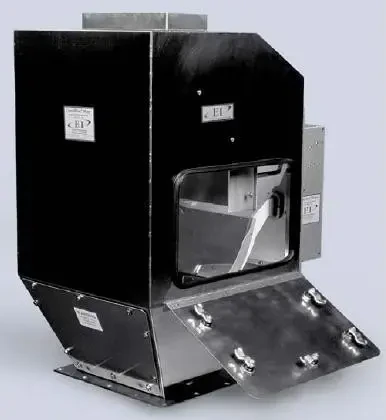

Układ Typu II jest przeznaczony do systemów podawania pionowego i może być zamontowany z zachowaniem pionowego kierunku przepływu strumienia produktu. Ten układ posiada obudowę, która osłania płytkę odchylającą, kierującą produkt na szalę pomiarową i ułatwia dolne odprowadzanie produktu. Dostępny jest opcjonalny kołnierz wlotu, ułatwiający przyłączenie kanału przesyłowego lub elastycznego doprowadzenia. Obudowa posiada także drzwiczki dostępowe, pozwalające obserwować przepływ produktu wewnątrz wagi oraz wbudowany zasobnik z wlotem do kalibracji, umożliwiający zgromadzenie produktu do kalibrowania wagi. Ten układ jest idealny dla procesów charakteryzujących się silną pulsacją, związaną ze sposobem podawania oraz / lub dla produktów, które muszą być przesyłane linią zamkniętą lub osłoniętą. Typowymi systemami podawania będą tu przenośniki śrubowe, zawory obrotowe i zasuwy.

Parametry

Zasilanie110 V AC
24 V DC
230 VAC, 50/60 Hz
Mediummateriały sypkie
krystalizujące
materiały sypkie, nieprzewodzące
piasek
kruszywa
ciała sypkie
trociny
gips
Dokładność1 %
0,3 %
0,5 %
Typ wyjścia4 ... 20 mA
RS232
przekaźnikowe
Aplikacjapomiar masy materiałów
pomiar masy i przepływu materiału transportowanego przenośnikami taśmowymi
Wydajność0.005 ... 6.8 m3/min
