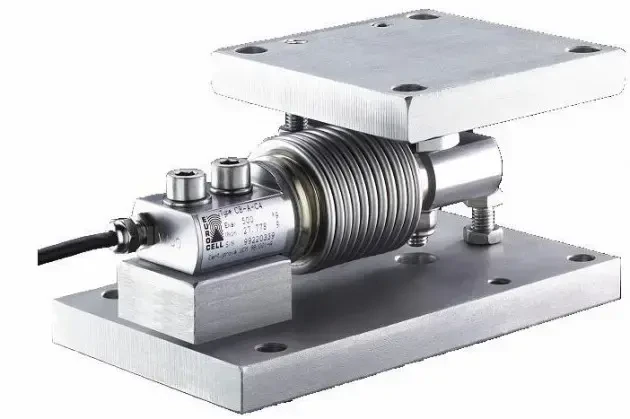

Zabudowa wagi zbiornikowej GPA-NF

Kod produktu: Waga zbiornikowa GPA-NF

Kompletny zestaw wagi zbiornikowej GPA-NF. Stosuje się do montażu pod nogami zbiorników lub specjalizowanych konstrukcji wagowych. Zabudowa wagi z przetwornikiem o nośności 50, 100, 200 kg. Istnieje możliwość wyposażenia podpór zbiornika w ekstensometry, dokonujących pomiaru bez zmian konstrukcji. Konstrukcja zabudowy wagi zbiornikowej tego modelu wyposażona jest w zabezpieczenie "przed poderwaniem" oraz "przed przeciążeniem". Wykonywane wag zbiornikowych pod indywidualne zamówienie dla istniejących lub nowo projektowanych zbiorników.

GPA - NF stanowi kompletny zestaw wagi zbiornikowej do montażu pod nogami zbiorników lub specjalizowanych konstrukcji wagowych. Zabudowa wagi wyposażona jest w płytę dolną i górną z elementami przeniesienia obciążenia na przetwornik tensometryczny. Konstrukcja zabudowy wagi zbiornikowej GPA-NF wyposażona jest w zabezpieczenie "przed poderwaniem" oraz "przed przeciążeniem". Najczęściej stosowane podparcie zbiornika to 3 lub 4 zabudowy GPA - NF połączonych ze skrzynką połączeniową "Junction Box".

Parametry

Rezystancja wejściowa350 ± 5 Ω
Wielkość mierzonamasa
Rezystancja wyjściowa350 ± 5 Ω
Nośność50 kg
100 kg
200 kg
ObudowaIP67
Zasilanie5 ... 15 V (DC;AC)
DokładnośćKlasa C4
Temperatura pracy-30 ... 70 °C
Skompensowany zakres temperatur-10 ... +40 °C
Obciążenie niszczące300 % n.o.
DopuszczeniaCE
ProducentBilanciai
