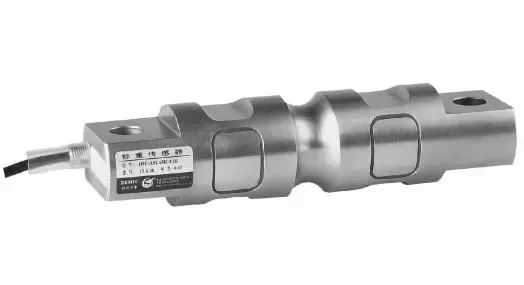

Przetwornik tensometryczny H9C

Przetwornik tensometryczny H9C firmy Zemic, przeznaczony jest do budowy wag zbiornikowych i pomostowych. Przetwornik pracuje jaki belka podwójnie ścinana,  posiada uszczelnienie w postaci wspawanych elementów osłonowych i dostarczany jest z przewodem o długości 9,3 m.

Parametry

DokładnośćKlasa C3
Klasa N10
Rezystancja wejściowa700 ±7 Ω
Czułość3mV/V
Rezystancja wyjściowa700 ±7 Ω
Zasilanie5 ... 12V DC
maks. 18 V DC
Rezystancja izolacji>5000 MΩ
Materiałstal niklowana
Błąd łączny≤ ±0,02 % n.o
Temperatura pracy-35 ... 65 °C
Nieliniowość≤ ±0,017 % n.o.
Skompensowany zakres temperatur-10 ... +40 °C
Tryb pracyjako belka podwójnie ścinana
Przeciążalność150 % n.o.
ObudowaIP67
Długość przewodu9,3 m
Nośność5 ... 250klb
Obciążenie niszczące300 % n.o.
DopuszczeniaCE
ProducentZemic
