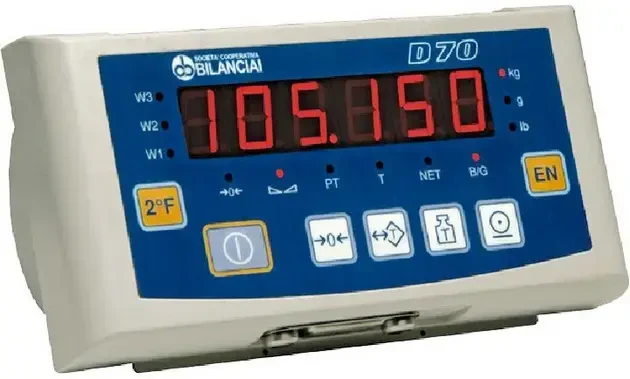

Terminal wagowy D 70A/B
Kod produktu: Terminal wagowy D 70A
Prosty w obsłudze terminal wagowy, firmy Bilanciai, do każdego typu czujnika tensometrycznego. Terminal posiada siedmiosegmentowy wyświetlacz LED, porty szeregowe RS-232/422/485 i możliwość zasilania z wewnętrznych akumulatorów. Stosowany do wag przemysłowych, pomostowych oraz zbiornikowych.
Funkcje terminala wagowego D 70A/B
Terminal wagowy D70 może być podłączany do każdego typu czujnika tensometrycznego. Jest urządzeniem o wszechstronnym zastosowaniu: od prostego wyświetlacza wartości masy. Poprzez porty komunikacyjne RS współpracuje z urządzeniami nadrzędnymi w układów automatyzacji procesów przemysłowych. Stosowany do wag przemysłowych pomostowych oraz zbiornikowych.
Podstawowe właściwości terminala wagowego D 70A/B
- produkt oznaczony jest znakiem CE zgodnie z dyrektywą UE 90/384,
- produkt posiada certyfikatEC nr I 04-019 zgodnie z badaniami UCM 04/011-B,
- dostosowanie do dyrektywy UE 72/73 (niskie napięcie),
- zgodność z dyrektywą UE 89/336 (kompatybilność elektromagnetyczna),
- odporność elektromagnetyczna wg EN45501,
- odporność na napromieniowanie polem elektromagnetycznym.
Parametry
| Wyświetlacz | LED 7 segmentowy, wys. cyfr 20 mm |
| Klawiatura | funkcyjna: 7 klawiszy |
| Obudowa | plastikowa IP22 |
| Typ wyjścia | 0 ... 10V/4 ... 20 mA RS-232/422/485 (wybierany) |
| Zasilanie | 85-265 VAC, 50/60Hz z zewnętrznym zasilaczem 12 VDC z zewnętrznych baterii 7,2 VDC z akumulatorów |
| Temperatura pracy | -10 ... 40 °C |
| Aplikacja | pomiar masy materiałów układy i systemy ważenia i dozowania |
| Dopuszczenia | CE |
| Producent | Bilanciai |
