Izotopowe mierniki masy

Izotopowy miernik przepływu LB 472

Kod produktu: Berthold miernik przepływu LB 472

Izotopowy miernik przepływu masy (waga izotopowa) przeznaczony jest do pomiaru ilości przepływającego materiału sypkiego. Waga izotopowa odporna jest na ciężkie warunki przemysłowe oraz umożliwia realizację pomiaru na przenośniku lub w zsypie.

opis
parametry
pliki do pobrania
kontakt z ekspertem

Układ pomiarowy LB 472 składa się zawsze z jednostki sterującej, detektora promieniowania oraz liniowego źródła izotopowego w pojemniku ochronnym. W przypadku ważenia na taśmociągu, układ jest dodatkowo wyposażony w tachometr. Konfiguracja układu jest zawsze dostosowywana do konkretnej aplikacji.

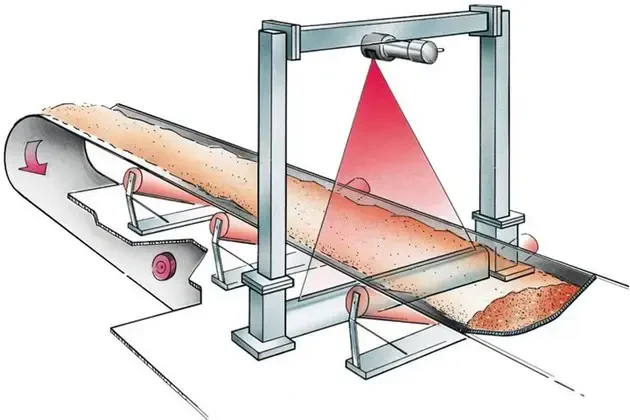

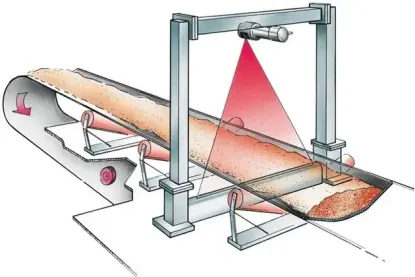

Pomiar izotopowy jest realizowany w oparciu o zjawisko pochłaniania promieniowania przez produkt. Przy stałej odległości źródło-detektor, natężenie promieniowania rejestrowane przez urządzenie jest proporcjonalne do ilości produktu. W skład układu pomiarowego wchodzą m.in. liniowe źródło izotopowe, umieszczane pod przenośnikiem transportowym, oraz detektor, montowany powyżej przenośnika. Zaletą układu jest możliwość stosowania z praktycznie wszystkimi typami przenośników transportujących produkty sypkie (kubełkowe, celkowe, taśmowe, ślimakowe) oraz instalacja niezależna od konstrukcji przenośnika.

Miernik przepływu LB472 znajduje zastosowanie głównie w pomiarze:

przepływu granulatów tworzyw sztucznych,
przepływu nawozów sztucznych,
przepływu zrębków drewnianych,
przepływu węgla,
przepływu rud,
przepływu piasku,
przepływu ziemniaków, płatków śniadaniowych itp.

Każdy użytkownik urządzeń pomiarowych, wykorzystujących źródła izotopowe, musi spełnić wymagania określone przez Państwową Agencję Atomistyki. Po spełnieniu tych wymagań użytkownik otrzymuje zezwolenie na stosowanie urządzeń izotopowych. Nasza firma posiada uprawnienia do obrotu, transportu, obsługi i serwisowania urządzeń izotopowych. Możemy także w imieniu Użytkownika załatwić wszelkie formalności związane z zastosowaniem mierników izotopowych.

Wymagania, które muszą być spełnione, aby uzyskać zezwolenie PAA:

Użytkownik urządzenia izotopowego wypełnia wniosek do PAA o wydanie zezwolenia. We wniosku podaje się m.in. nazwę i adres Użytkownika, umiejscowienie urządzenia izotopowego (np. wydział, instalacja itp.), rodzaj urządzenia (np. miernik gęstości), typ wykorzystywanego izotopu (np. cez Cs-137), aktywność źródła (np. 370 MBq), nazwisko Zakładowego Inspektora Ochrony Radiologicznej, typ przyrządu pomiarowego będącego na stanie Użytkownika (np. radiometr RK-62, Eko-C lub tp.). Ważne jest, że we wniosku podaje się dane KOŃCOWEGO Użytkownika, czyli firmy będącej właścicielem instalacji i zakupionego urządzenia, a nie np. firmy pośredniczącej, dostarczającej elementy instalacji lub tp.
We wniosku podaje się nazwisko Zakładowego Inspektora Ochrony Radiologicznej. Osoba pełniąca obowiązki Inspektora nie musi być zatrudniona jako pracownik etatowy, może wypełniać obowiązki na podstawie umowy o dzieło lub tp.
Końcowy Użytkownik jest zobowiązany posiadać urządzenie, pozwalające na wykonywanie pomiarów natężenia promieniowania. Miernik musi posiadać ważne świadectwo sprawdzenia. Typ urządzenia jest podawany we wniosku do PAA.
Do wypełnionego wniosku należy dołączyć szkic sytuacyjny (plan) zakładu, z oznaczonym przewidywanym miejscem montażu układu izotopowego.

Druk wniosku można znaleźć na internetowej stronie Państwowej Agencji Atomistyki: www.paa.gov.pl. W razie potrzeby służymy dodatkowymi informacjami, prosimy o kontakt telefoniczny lub pocztą elektroniczną, nasz adres: izotopy@introl.pl.

Parametry

Wielkość mierzona	gęstość
Podłączenie	2 – przewodowe
Typ wyjścia	4 ... 20 mA przekaźnikowe: 3, programowane
Detektor	punktowy
Aktywność	dobierana indywidualnie
Źródło izotopowe	liniowe, Cs-137, Co-60 lub Am-241
Pole pomiarowe	500 ... 2800 mm
Temperatura pracy	do 50 °C
Jednostka sterująca	LB 442 - odrębny element
Medium	materiały sypkie
Producent	Berthold
