Izotopowe mierniki gęstości
Izotopowy miernik gęstości LB 474
Kod produktu: Berthold miernik gęstości LB 444
Pomiar izotopowy jest realizowany w oparciu o zjawisko pochłaniania promieniowania przez produkt. Przy stałej odległości źródło - detektor, natężenie promieniowania rejestrowane przez urządzenie jest proporcjonalne do gęstości. Mikrofalowy pomiar gęstości (zawartości wody lub suchej masy) polega na „prześwietlaniu” produktu za pomocą mikrofal o częstotliwościach z zakresu 2,7..3,4 GHz. Mikrofale podczas przechodzenia przez medium podlegają zjawiskom tłumienia i przesunięcia fazowego. Na podstawie pomiarów tłumienia i przesunięcia fazowego oraz znanej zależności pomiędzy tymi wielkościami a gęstością, można wyznaczyć żądany parametr medium (tj. gęstość, zawartość wody, zawartość suchej masy). W zależności od zastosowania miernika mikrofalowego, gęstość jest określana na podstawie dwóch wartości lub na podstawie jednej z nich (np. pomiar gęstości cukrzycy jest realizowany tylko w oparciu o pomiar przesunięcia fazowego).

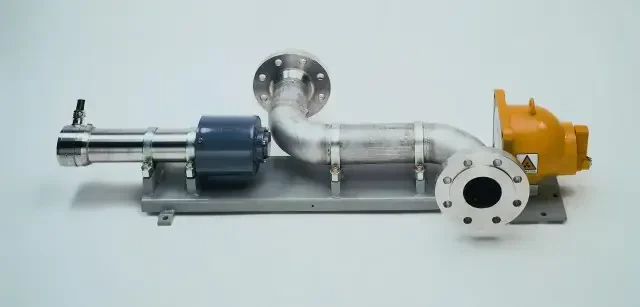

Izotopowy miernik gęstości LB747-typowe zastosowania
Wymagania, które muszą być spełnione, aby uzyskać zezwolenie PAA:
- Użytkownik urządzenia izotopowego wypełnia wniosek do PAA o wydanie zezwolenia. We wniosku podaje się m.in. nazwę i adres Użytkownika, umiejscowienie urządzenia izotopowego (np. wydział, instalacja itp.), rodzaj urządzenia (np. miernik gęstości), typ wykorzystywanego izotopu (np. cez Cs-137), aktywność źródła (np. 370 MBq), nazwisko Zakładowego Inspektora Ochrony Radiologicznej, typ przyrządu pomiarowego będącego na stanie Użytkownika (np. radiometr RK-62, Eko-C itp.). Ważne jest, że we wniosku podaje się dane KOŃCOWEGO Użytkownika, czyli firmy będącej właścicielem instalacji i zakupionego urządzenia, a nie np. firmy pośredniczącej, dostarczającej elementy instalacji itp.
- We wniosku podaje się nazwisko Zakładowego Inspektora Ochrony Radiologicznej. Osoba pełniąca obowiązki Inspektora nie musi być zatrudniona jako pracownik etatowy, może wypełniać obowiązki na podstawie umowy o dzieło itp.
- Końcowy Użytkownik jest zobowiązany posiadać urządzenie, pozwalające na wykonywanie pomiarów natężenia promieniowania. Miernik musi posiadać ważne świadectwo sprawdzenia. Typ urządzenia jest podawany we wniosku do PAA.
- Do wypełnionego wniosku należy dołączyć szkic sytuacyjny (plan) zakładu, z oznaczonym przewidywanym miejscem montażu układu izotopowego.
Parametry
| Podłączenie | 2 – przewodowe |
| Medium | ciecze zawiesiny |
| Typ wyjścia | 4 ... 20 mA przekaźnikowe: 3, programowane |

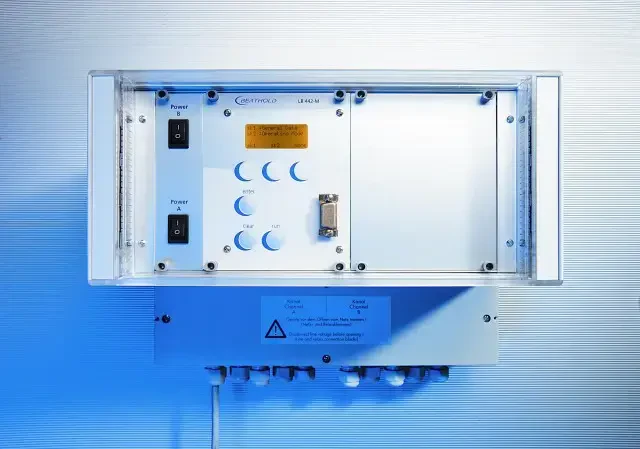

| Jednostka sterująca | LB 444 - odrębny element |

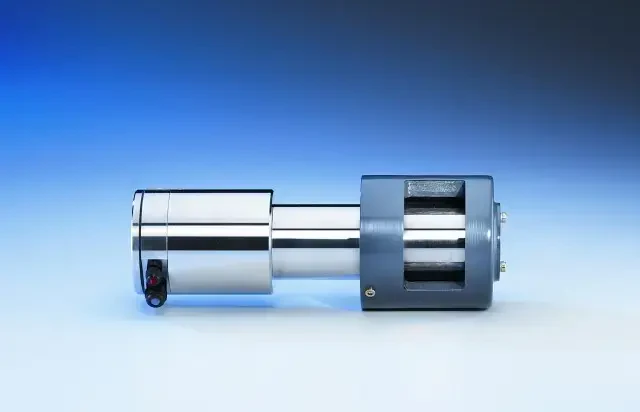

| Detektor | punktowy |

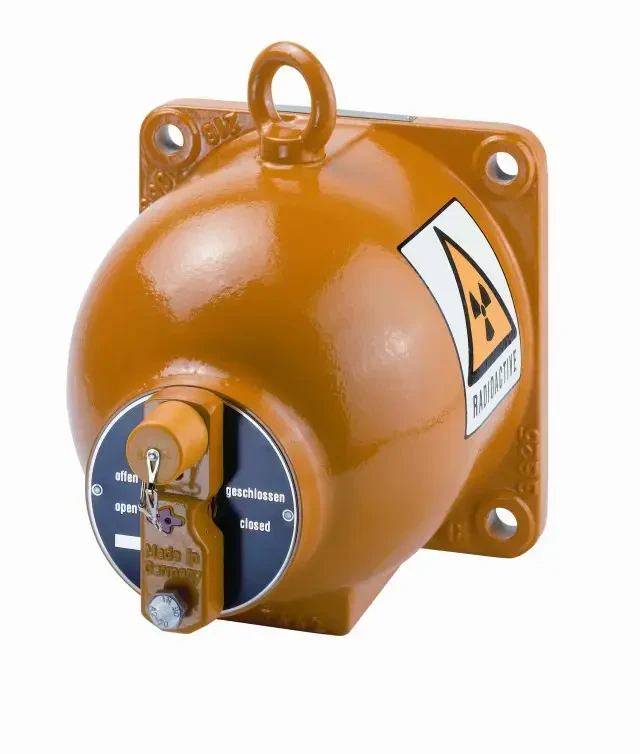

| Źródło izotopowe | CS-137 lub Co-60 |
| Aktywność | dobierana indywidualnie |
| Temperatura pracy | max 55 °C, powyżej detektor z chłodzeniem wodnym |
| Wielkość mierzona | gęstość |
| Producent | Berthold |
