Izotopowe mierniki gęstości
Izotopowy miernik gęstości LB 480
Kod produktu: Berthold LB 480

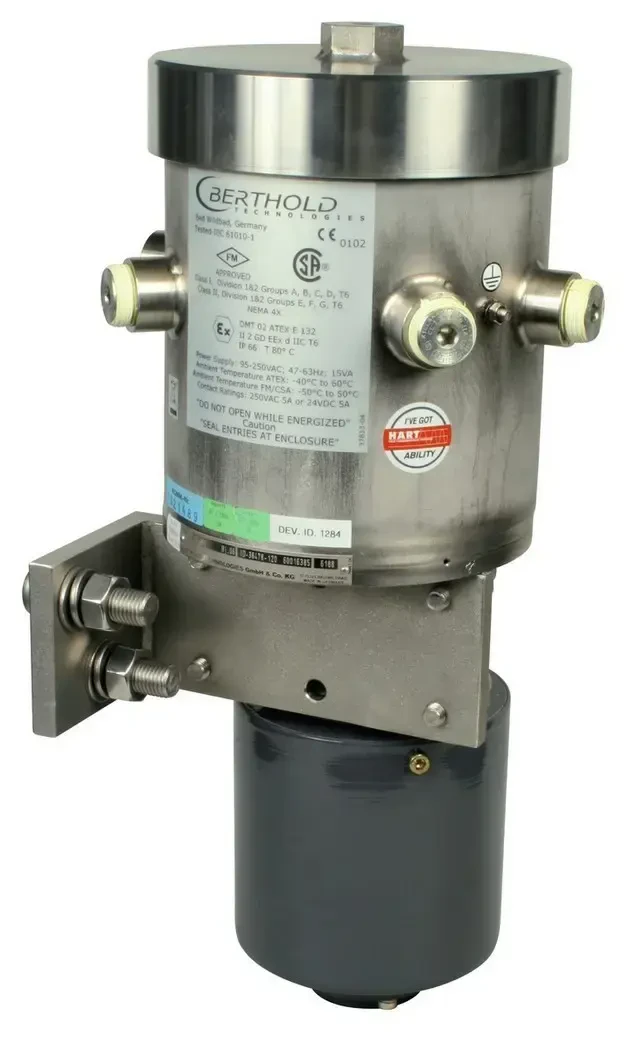

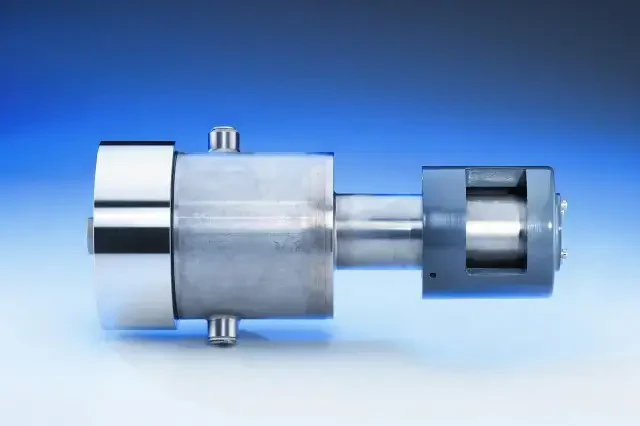

Izotopowy miernik LB 480 jest urządzeniem kompaktowym
zawierającym w jednej obudowie detektor i jednostkę sterującą. Sygnał pomiarowy jest przesyłany linią 2-przewodową w postaci analogowej (prąd 4-20 mA) oraz cyfrowej (HART).
Mikrofalowy pomiar gęstości (zawartości wody lub suchej masy) polega na „prześwietlaniu” produktu za pomocą mikrofal o częstotliwościach z zakresu 2,7.- 3,4 GHz. Mikrofale podczas przechodzenia przez medium podlegają zjawiskom tłumienia i przesunięcia fazowego. Na podstawie pomiarów tłumienia i przesunięcia fazowego oraz znanej zależności pomiędzy tymi wielkościami a gęstością, można wyznaczyć żądany parametr medium (tj. gęstość, zawartość wody, zawartość suchej masy). W zależności od zastosowania miernika izotopowego, gęstość jest określana na podstawie dwóch wartości lub na podstawie jednej z nich (np. pomiar gęstości cukrzycy jest realizowany tylko w oparciu o pomiar przesunięcia fazowego).

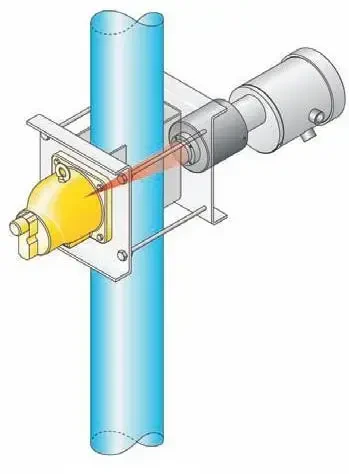

Programowanie izotopowego miernik gęstości LB 480 odbywa się przy użyciu komputera z oprogramowaniem PACTware i interfejsu HART lub przenośnego programatora HART. W skład układu pomiarowego wchodzi również źródło izotopowe w pojemniku ochronnym.
Wymagania, które muszą być spełnione, aby uzyskać zezwolenie PAA:
- Użytkownik urządzenia izotopowego wypełnia wniosek do PAA o wydanie zezwolenia. We wniosku podaje się m.in. nazwę i adres Użytkownika, umiejscowienie urządzenia izotopowego (np. wydział, instalacja itp.), rodzaj urządzenia (np. miernik gęstości), typ wykorzystywanego izotopu (np. cez Cs-137), aktywność źródła (np. 370 MBq), nazwisko Zakładowego Inspektora Ochrony Radiologicznej, typ przyrządu pomiarowego będącego na stanie Użytkownika (np. radiometr RK-62, Eko-C lub tp.). Ważne jest, że we wniosku podaje się dane KOŃCOWEGO Użytkownika, czyli firmy będącej właścicielem instalacji i zakupionego urządzenia, a nie np. firmy pośredniczącej, dostarczającej elementy instalacji lub tp.
- We wniosku podaje się nazwisko Zakładowego Inspektora Ochrony Radiologicznej. Osoba pełniąca obowiązki Inspektora nie musi być zatrudniona jako pracownik etatowy, może wypełniać obowiązki na podstawie umowy o dzieło lub tp.
- Końcowy Użytkownik jest zobowiązany posiadać urządzenie, pozwalające na wykonywanie pomiarów natężenia promieniowania. Miernik musi posiadać ważne świadectwo sprawdzenia. Typ urządzenia jest podawany we wniosku do PAA.

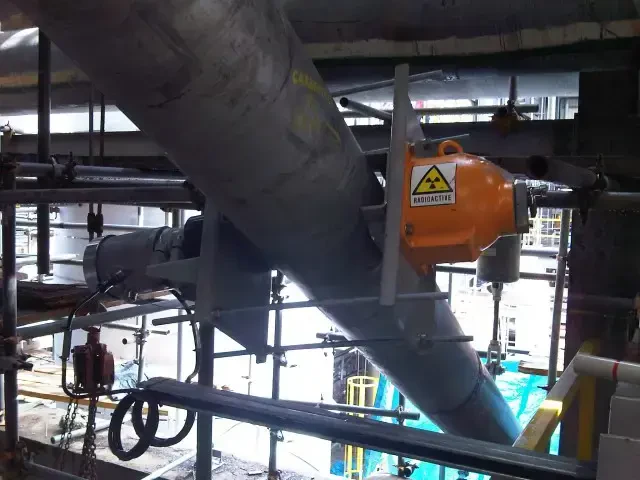

- Do wypełnionego wniosku należy dołączyć szkic sytuacyjny (plan) zakładu, z oznaczonym przewidywanym miejscem montażu układu izotopowego.
Pomiary izotopowe - film
Parametry
| Medium | ciecze zawiesiny |
| Jednostka sterująca | w obudowie |
| Detektor | punktowy |
| Źródło izotopowe | CS-137 lub Co-60 |
| Aktywność | dobierana indywidualnie |
| Typ wyjścia | 4 ... 20 mA + HART przekaźnikowe: 3, programowane |
| Temperatura pracy | max 55 °C, powyżej detektor z chłodzeniem wodnym |
| Podłączenie | 4 – przewodowe (2 przewody zasilające, 2 przewody sygnałowe) |
| Wielkość mierzona | gęstość |
| Producent | Berthold |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
