Przetworniki tensometryczne

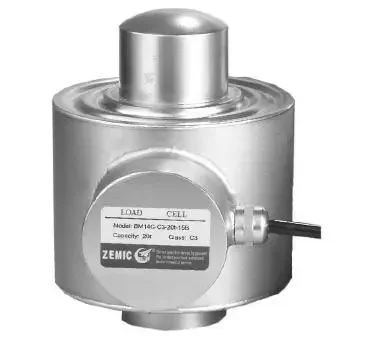

Przetwornik tensometryczny BM14C
Kod produktu: BM14C-C3
Przetwornik tensometryczny firmy Zemic, przeznaczony jest do budowy wag zbiornikowych, pomostowych i samochodowych. Przetwornik posiada hermetyczne uszczelnienie, pracuje na ściskanie i jest dostarczany z przewodem o długości 5 m.
Parametry
| Rezystancja wejściowa | 700 ±7 Ω |
| Dokładność | Klasa C3 |
| Rezystancja wyjściowa | 700 ±7 Ω |
| Czułość | 2mV/V |
| Rezystancja izolacji | >5000 MΩ |
| Zasilanie | 5 ... 12V DC maks. 18 V DC |
| Błąd łączny | ≤ ±0,02 % n.o |
| Obudowa | IP68 |
| Temperatura pracy | -35 ... 65 °C |
| Skompensowany zakres temperatur | -10 ... +40 °C |
| Długość przewodu | 5 m |
| Tryb pracy | na ścinanie |
| Przeciążalność | 120 % n.o. |
| Materiał | stal nierdzewna |
| Obciążenie niszczące | 150 % n.o. |
| Nośność | 10000 kg 20000 kg 50000 kg 25000kg 30000kg 40000kg |
| Dopuszczenia | CE |
| Producent | Zemic |
