Przetworniki tensometryczne

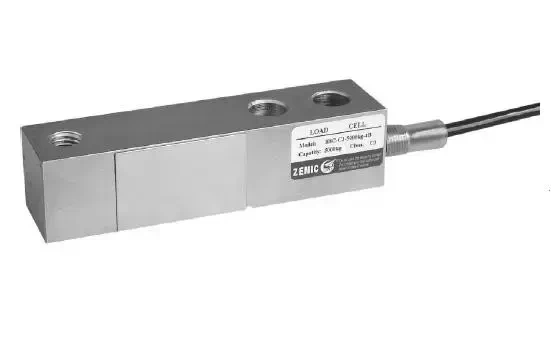

Przetwornik tensometryczny H8C
Kod produktu: H8C-C3
Przetwornik tensometryczny H8C firmy Zemic, przeznaczony jest do budowy wag zbiornikowych oraz pomostowych. Przetwornik o klasie dokładności C3 i stopniu ochrony IP67, pracuje na ścinanie i jest dostarczany z przewodem o długości 4 m.
Parametry
| Zasilanie | 5 ... 12V DC maks. 18 V DC |
| Rezystancja izolacji | >5000 MΩ |
| Materiał | stal niklowana |
| Błąd łączny | ≤ ±0,02 % n.o |
| Temperatura pracy | -35 ... 65 °C |
| Nieliniowość | ≤ ±0,02 % n.o |
| Skompensowany zakres temperatur | -10 ... +40 °C |
| Tryb pracy | na ścinanie |
| Przeciążalność | 120 % n.o. |
| Nośność | 500 kg 1000 kg 2000 kg 5000 kg 3000 kg 10000 kg 1500kg 2500kg |
| Długość przewodu | 4 m |
| Obudowa | IP67 |
| Obciążenie niszczące | 300 % n.o. |
| Dokładność | Klasa C3 |
| Rezystancja wejściowa | 350 ±3,5 Ω |
| Czułość | 3mV/V |
| Rezystancja wyjściowa | 350 ±3,5 Ω |
| Dopuszczenia | CE |
| Producent | Zemic |
