Przetworniki tensometryczne

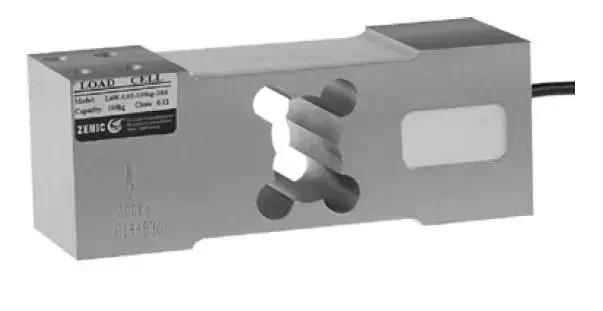

Przetwornik tensometryczny L6W
Przetwornik tensometryczny firmy Zemic, to przetwornik typu Single Point działający na ściskanie. Przetwornik tensometryczny w obudowie z aluminium, przeznaczony jest do budowy wag pomostowych oraz taśmociągowych.
Parametry
| Obudowa | IP65 |
| Rezystancja wejściowa | 460 ±50 Ω |
| Dokładność | Klasa C3 |
| Rezystancja wyjściowa | 350 ±3,5 Ω |
| Czułość | 2mV/V |
| Rezystancja izolacji | >5000 MΩ |
| Zasilanie | 5 ... 12V DC maks. 18 V DC |
| Błąd łączny | ≤ ±0,02 % n.o |
| Temperatura pracy | -35 ... 65 °C |
| Nieliniowość | ≤ ±0,017 % n.o. |
| Skompensowany zakres temperatur | -10 ... +40 °C |
| Tryb pracy | na ścinanie |
| Przeciążalność | 150 % n.o. |
| Długość przewodu | 3 ... 6 m |
| Nośność | 50 kg 100 kg 200 kg 500 kg |
| Obciążenie niszczące | 300 % n.o. |
| Dopuszczenia | CE |
| Producent | Zemic |
