Wagi zbiornikowe

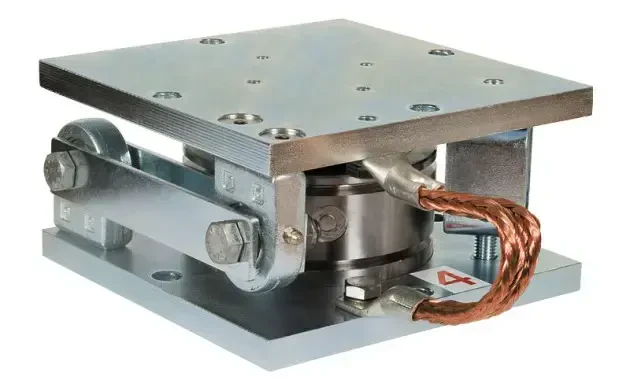

Zabudowa wagi zbiornikowej GPA-C EHP

Kod produktu: Waga zbiornikowa GPA-C

Zabudowy wagi zbiornikowej GPA-C EHP stanowią kompletny zestaw do montażu wag zbiornikowych. Waga zbiornikowa posiada śrubę zabezpieczającą przed przeciążeniem, a także zabezpieczenie przed poderwaniem. W skład zestawu wagi zbiornikowej wchodzą 3 lub 4 zabudowy GPA-C z przetwornikami produkcji niemieckiej firmy EHP, skrzynka połączeniowa JB01-4 oraz dowolny terminal serii „D” produkcji firmy Bilanciai.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Wykonujemy wagi zbiornikowe pod indywidualne zamówienia do istniejących lub nowo-projektowanych zbiorników. Zabudowy wagi zbiornikowej z przetwornikami tensometrycznymi GPA-C EHP służą do wykonywania wag zbiornikowych w instalacji pod nogami zbiorników, w ich łapach lub pomiędzy kołnierzem a konstrukcją nośną. Dzięki własnej konstrukcji wagi zbiornikowej, która zawiera płytę dolną, elementy przeniesienia obciążenia oraz płytę górną, są łatwe w montażu i aplikacji. Wagi zbiornikowe GPA-C EHP przenoszą obciążenia z każdej specjalizowanej konstrukcji na podłoże. Układ przeniesienia obciążenia, stabilizuje wzajemnie elementy konstrukcji poprzez element naciskowy osadzony w gnieździe przetwornika. Przed przeciążeniem przetwornik zabezpieczony jest śrubą – zderzakiem. Wyposażenie zabudowy stanowi również przewód uziemiający zabezpieczający przed przepięciami.

Parametry

Rezystancja wejściowa	1160 ± 60 Ω
Rezystancja wyjściowa	1015 ± 65 Ω
Wielkość mierzona	masa
Temperatura pracy	-30 ... 85 °C
Zasilanie	10 V (DC;AC)
Nośność	5000 kg 10000 kg 50000 kg 30000kg
Dokładność	Klasa C3
Obudowa	IP68
Skompensowany zakres temperatur	-10 ... +40 °C
Obciążenie niszczące	500 % n.o.
Dopuszczenia	CE
Producent	Bilanciai
