Wskaźnik Vegascan 693 i jego zastosowanie

Wskaźnik Vegascan 693

Kod produktu: SCAN693.

Programowalny wskaźnik z wejściem cyfrowym HART dla 15 sond pomiarowych

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

VEGASCAN jest urządzeniem przeznaczonym do odczytu danych z 15 urządzeń z komunikacją HART. Jeśli urządzenia znajdują się w strefie zagrożenia wybuchem, ilość urządzeń jest ograniczona do 5. Każde urządzenie pomiarowe podłaczone do VEGASCAN musi posiadać pracować w trybie Multidrop czyli wymaga zmiany adresu HART z 0 na wartość od 1-15. Każdy kanał może mieć indywidualnie wprowadzoną charakterystykę linearyzacji np: w celu przeliczenia poziomu na objętość lub masę, przepływ chwilowy itp. Dzięki cyfrowemu przesyłowi danych, wartość zmierzona przez sondę jest taka sama, jak wartość widoczna na wyświetlaczu VEGASCAN. Ma to szczególne znaczenie w przypadku urządzeń realizujących pomiar z dużą dokładnością np. sond radarowych, hydrostatycznych, wykorzystywania układu do wewnętrznych rozliczeń.

Transmisja VEGASCAN 693 posiada wyświetlacz graficzny LCD, na którym mogą być wyświetlane wartości cyfrowe z 3 sond w tym samy czasie (możliwość przewijania ekranu w celu odczytania wszystkich pomiarów). Wyposażenie standardowe to wyjście RS232 (np. do radiomodemu) lub Ethernet (podłączenie do sieci lokalnej).

W wersji z interfejsem Ethernet urządzenie posiada wbudowany web serwer, pozwalający na podglądanie danych pomiarowych poprzez sieć internet za pomocą np: dowolnej przeglądarki internetowej, programu do wizualizacji itp. Wskaźnik produkowany jest w wersji przeznaczonej do współpracy z aparaturą zainstalowaną wewnątrz przestrzeni zagrożonych wybuchem.

Do programowania wskaźnika wykorzystuje się klawiaturę znajdującą się na płycie czołowej lub oprogramowanie PACTware z interfejsem VEGACONNECT.

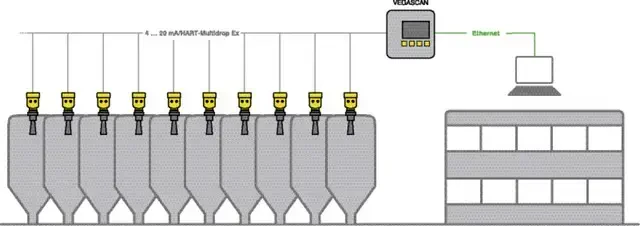

Typowe zastosowania: opomiarowanie parków zbiorników z paliwem, olejem jadalnym , materiałami sypkimi (przesypownie) itp.

Parametry

Wyświetlacz	LCD, cyfrowy i graficzny (bargraf)
Typ wyjścia	RS232 + pamięć wewnętrzna Ethernet + pamięć wewnętrzna
Obudowa	IP30
Temperatura pracy	-20 ... 60 °C
Zasilanie	20 ... 250 V AC
Typ wejścia	4 ... 20 mA
Dopuszczenia	ATEX II (1) GD [EEx ia] IIC
Producent	Vega
