Jak dobrać odwadniacz? Kompletny poradnik dla instalacji parowych
Odwadniacze to kluczowe elementy systemów parowych. Ich właściwy dobór ma bezpośredni wpływ na bezpieczeństwo, wydajność oraz koszty eksploatacji całej instalacji. Niewłaściwie dobrany odwadniacz może prowadzić do strat energii, uszkodzeń armatury oraz spadku efektywności procesów technologicznych. Jak dobrać odwadniacz, by pracował niezawodnie przez lata? Sprawdź krok po kroku, na co zwrócić uwagę.
Para wodna powstaje przez dostarczenie energii cieplnej do wody do momentu jej wrzenia. Jest wydajnym nośnikiem ciepła, powszechnie wykorzystywanym w zakładach przemysłowych do ogrzewania, suszenia, pasteryzacji, konserwacji czy w innych procesach technologicznych. Podczas przemieszczania się pary rurociągami, na skutek wymiany ciepła jej część skrapla się tworząc kondensat. Z kolei gdy para dotrze do urządzeń wymiany ciepła skondensuje się na skutek przekazania energii. Kondensat powstały zarówno podczas transportu pary jak i w procesie technologicznym trzeba jak najszybciej odprowadzić.
Choć kondensat zawiera mniej energii niż para, nadal stanowi cenny zasób i powinien być odzyskiwany. Stąd linie powrotu kondensatu do odpowiednio przygotowanych zbiorników. Ponadto zalegający kondensat może powodować groźne uderzenia wodne oraz korozję instalacji, prowadząc do uszkodzeń armatury i rurociągów. Dlatego jego szybkie usuwanie i ponowne wykorzystanie jest niezbędne dla efektywności i bezpieczeństwa systemu.

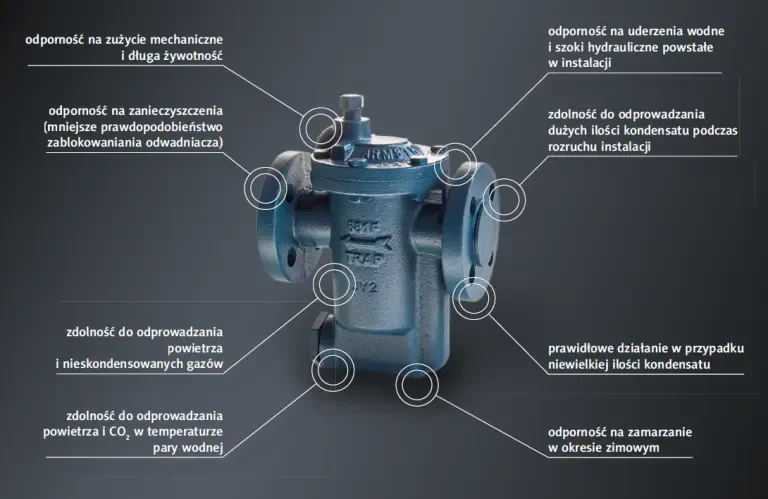

Zalegający kondensat w wymiennikach może powodować szok termiczny, prowadzący do uszkodzeń, spadku efektywności i wydłużonego czasu grzania. Dodatkowo obecność nieskraplających się gazów (takich jak powietrze i CO2) utrudnia wymianę ciepła, gdyż tworzą one izolacyjne warstwy, blokują przepływ pary i obniżają temperaturę pracy systemu. CO2 rozpuszczony w kondensacie tworzy kwas węglowy, który wraz z tlenem przyspiesza korozję rur i wymienników. Szybkie i skuteczne usuwanie tych czynników to jedno z głównych zadań odwadniacza – o ile został odpowiednio dobrany. Jak dobrać odwadniacz, by poradził sobie również z gazami?
Dobór odwadniacza to nie tylko kwestia modelu – to analiza całego systemu i warunków pracy. Oto, jak dobrać odwadniacz, krok po kroku:
1. Wydajność odwadniacza
- Musi być dopasowana do ilości kondensatu powstającego w instalacji.
- Weź pod uwagę zapas bezpieczeństwa – szczególnie na czas rozruchu.
- Niedoszacowana wydajność wydłuży procesy grzewcze i obniży temperaturę pracy.
2. Klasa ciśnieniowa i warunki pracy
- Odwadniacz powinien wytrzymywać maksymalne ciśnienie i temperaturę panujące w systemie.
- W przypadku pary przegrzanej konieczne jest sprawdzenie, czy urządzenie spełnia jednocześnie oba warunki (ciśnienie + temperatura).
3. Materiał wykonania – odporność na warunki
- Dla instalacji zewnętrznych wybieraj stal węglową lub nierdzewną.
- Unikaj korpusu z żeliwa w miejscach narażonych na zamarzanie – może dojść do pęknięcia.
4. Typ odwadniacza i kierunek przepływu
Pamiętaj, że odwadniacze mechaniczne mają określone kierunki przepływu w przypadku montażu pionowego:
- Pływakowe: przepływ kondensatu z góry na dół.

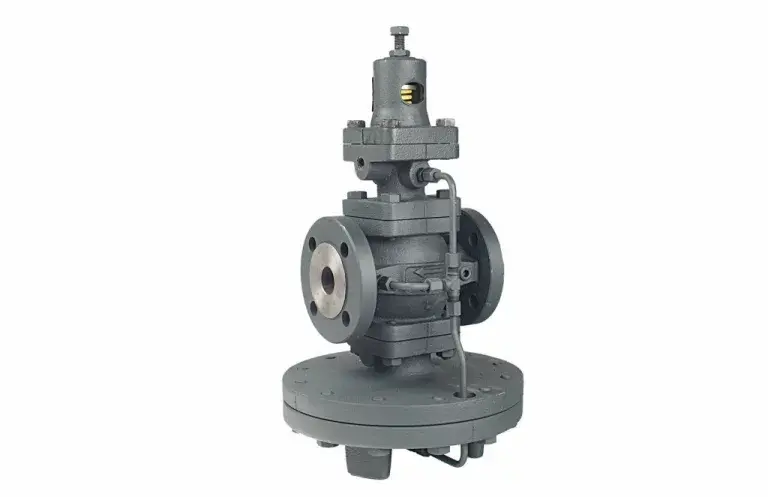

- Dzwonowe: przepływ z dołu do góry.
- Termostatyczne i termodynamiczne: możliwość montażu w dowolnej pozycji.
- W przypadku trudności montażowych – zastosuj konektor montażowy, który zapewnia elastyczność i łatwą wymianę.
5. Rodzaj i wielkość przyłączy
- Nie myl średnicy przyłącza z wydajnością.
- Dobierz przyłącza z myślą o łatwym serwisowaniu, ciśnieniu roboczym i temperaturze pracy.
- Dla instalacji wysokoparametrowych zaleca się wersję spawaną.

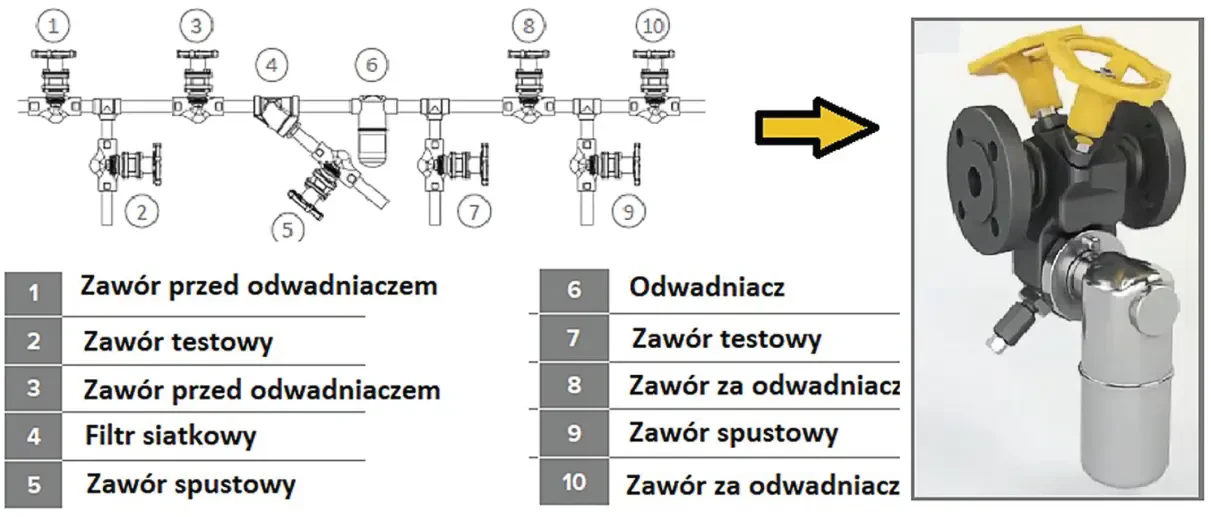

6. Wyposażenie dodatkowe
- Filtr siatkowy (wewnętrzny lub zewnętrzny) zabezpiecza odwadniacz przed zanieczyszczeniami.
- Zawory: odcinający, zwrotny i bypass – ułatwiają eksploatację i serwis.
- Alternatywa: konektor montażowy z pełnym osprzętem, zajmujący mniej miejsca i ułatwiający wymianę.
7. Tryb awarii – otwarty czy zamknięty?
- W procesach produkcyjnych lepiej, by odwadniacz w razie awarii pozostał otwarty – pozwoli to kontynuować pracę mimo strat pary.
- Zamknięty odwadniacz może zatrzymać proces, powodując większe szkody.
8. Przestrzeń montażowa
- Zapewnij odpowiednie miejsce montażowe – szczególnie przy odwadniaczach pływakowych.
- Montuj zgodnie z kierunkiem przepływu, oznaczonym strzałką na korpusie.
Dobrze dobrany odwadniacz = wydajny system
Prawidłowy dobór odwadniacza to gwarancja:
- niższych kosztów energii,
- lepszej sprawności systemu,
- ochrony przed uderzeniami wodnymi i korozją,
- ograniczenia emisji i troski o środowisko.
Pamiętaj, że nawet najlepiej dobrany odwadniacz z czasem się zużywa, dlatego regularna diagnostyka i konserwacja to konieczność.
Podsumowanie: jak dobrać odwadniacz?
Dobór odwadniacza powinien być świadomą decyzją opartą na analizie: parametrów pracy, typu instalacji i warunków montażowych. Pytanie: "Jak dobrać odwadniacz?" — nie dotyczy tylko samego urządzenia, ale całego systemu, w którym ma działać.
Nie ryzykuj – jeśli nie masz pewności, skorzystaj z pomocy ekspertów i stosuj odwadniacze renomowanych producentów. To pierwszy krok do lepszej wydajności i większych oszczędności.
