Pirometry wykorzystywane podczas produkcji aluminium – co polecamy?

Rozwiązania, które zapewniają szybkość, precyzję oraz kontrolę pomiaru temperatury są kluczowe podczas produkcji aluminium i produktów aluminiowych. Najwyższe normy jakości i niezawodności swoich urządzeń oferuje firma AMETEK LAND. Wieloletnie doświadczenie zdobyte w przemyśle aluminium dało podstawę do opracowania produktów umożliwiających monitorowanie oraz wykonywanie pomiarów temperatury aluminium w wielu sektorach przemysłu. Pierwszą generację pirometrów AMETEK LAND wprowadził już w latach 90. ubiegłego wieku. Obecna odsłona tych urządzeń, to ulepszona, szósta generacja.

Pirometry nowej generacji SPOT AL i SPOT AL LT

Cyfrowe pirometry stacjonarne do pomiaru aluminium Land SpotAL&AL LT to nowa generacja pirometrów specjalistycznych, zaprojektowanych do pomiaru temperatury aluminium w procesach ekstruzji, walcowania na gorąco, kucia, ciągłego odlewu.

SPOT AL&AL LT jest zaawansowanym pirometrem do bezkontaktowych pomiarów temperatury. Przeznaczony jest do pomiaru temperatury aluminium podczas rożnych procesów. Zastosowana technologia Land smart SPOT oraz algorytmy przetwarzania danych oferują różne tryby pomiaru. Domyślne algorytmy przeznaczone są do pomiarów takich jak: wytłaczania (E), hartowania (Q), walcowania (S), formowania/kucia ( F), formowania/kucia stopów o wyższej zawartości magnezu (F Mg) i ciekłych/stopionych stopów (L).

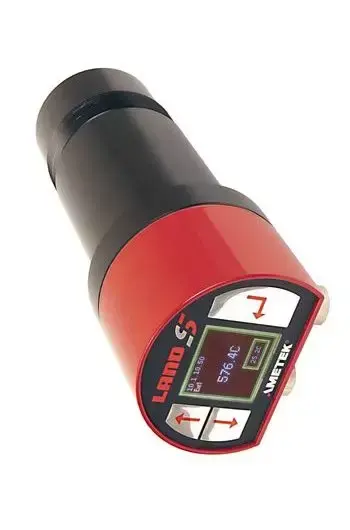

Pirometr SPOT AL EQS

Jakie właściwości ma pirometr SPOT AL& AL LT?

Pirometry SPOT AL& AL LT posiadają zakres pomiaru od 150°C do 800°C oraz integrację z systemami sterowania. Dzięki temu zapewniają optymalną wydajność wykonywanego procesu. Dane są wyświetlane za pomocą zintegrowanego wyświetlacza serwera oraz różnych dostępnych interfejsów. Zaawansowane oprogramowanie SPOTViewer/SPOTPro umożliwia natomiast monitorowanie, analizy, gromadzenie wskazań temperatury podczas wykonywanego procesu. Kamera video, która monitoruje w czasie rzeczywistym, zapewnia dostęp do wszystkich funkcji. Umożliwia podgląd, konfigurację i regulację w sposób zdalny lub lokalny.

Bez wątpienia pirometry zapewniają dokładne, cyfrowe wskazania temperatury aluminium o niskiej i zmiennej emisyjności. Gwarantują optymalną prędkość procesu, wydajność oraz produkty wysokiej jakości, przy ograniczeniu odpadu do minimum.

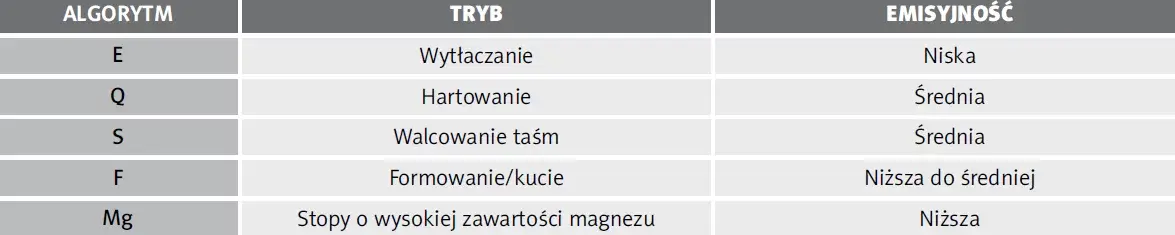

Tryby pracy pirometru SPOT AL oraz SPOT AL LT

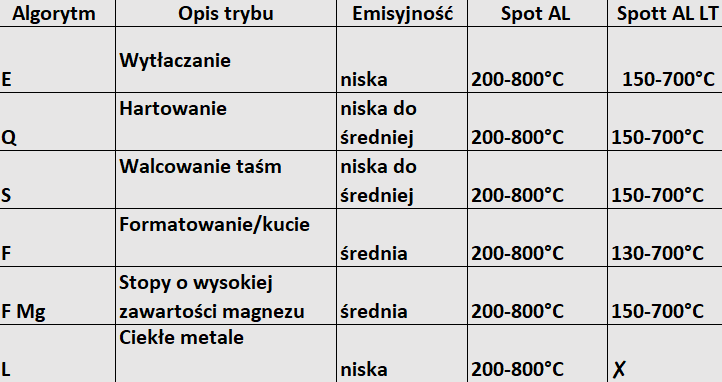

Dwie wersje pirometrów do aluminium SPOT AL

Dostępne są dwie wersje pirometrów do aluminium SPOT AL:

wersja SPOT AL oferuje zakres pomiarowy od 200 °C do 800 °C i sześć trybów pomiaru (E, Q, S, F, F Mg i L)
wersja SPOT AL LT (niska temperatura) 150-700 °C dla trybów E, Q i S oraz 130-700 °C dla F i F Mg.

Opcjonalny siłownik SPOT ACTUATOR

Specjalnie do pirometrów SPOT zaprojektowany został siłownik, który wraz z nim tworzy inteligentny układ. Umożliwia on zdalne sterowanie, regulację ustawienia, śledzenie profilu, skanowanie wlewki czy profilu każdego pirometru SPOT. Co ważne, układ ma kompaktową budowę. Ponadto zapewnia szybką i łatwą konfigurację zintegrowany web serwer lub oprogramowanie SPOTViewer/SPOTPro. Daje również możliwość obsługi w trybie automatycznym lub manualnym, zależnie od potrzeb w zakładzie.

Zastosowanie opcjonalnego siłownika skanująco-pozycjonującego pozwala automatycznie wychwycić profil. Co więcej, wyświetla jego najwyższą temperaturę w przypadku, gdy nastąpiła zmiana matrycy lub przesunięcie profilu. Przypomnijmy, że podczas wytłaczania aluminium, produkowane są profile o rożnym kształcie oraz stosowane są matryce umożliwiające jednoczesne wytłaczanie kilku profili. Wytłaczanie o dużej mocy wymaga zapewnienia szybkiego chłodzenia, w celu otrzymania koniecznej wewnętrznej struktury oraz pożądanych właściwości mechanicznych. Jednak w przypadku cienkich profili może dojść do przesunięcia poprzecznego w kierunku wytłaczania. Jest to możliwe z uwagi na brak zabezpieczeń na całej długości hartowanego kształtownika. Powoduje to konieczność korekty ustawienia pirometru. Siłownik umożliwia automatyczne wykrywanie przesunięcia profilu oraz konieczną korektę ustawienia.

Pirometr wraz siłownikiem SPOT ACTUATOR
