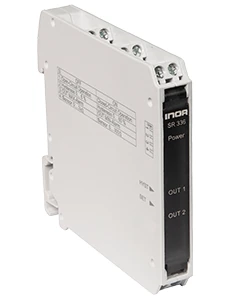

Moduł alarmowy SR-336

Kod produktu: Moduł alarmowy SR-336

SR-336 to moduł alarmowy z programowalnymi funkcjami alarmowymi, przeznaczona do monitorowania temperatury za pomocą czujników RTD w 2-przewodowym połączeniu czujnikowym w przemyśle. Dostępne są dwa przekaźniki wyjściowe z synchronicznym przełączaniem, oferujące funkcje takie jak alarm MIN/MAX w trybie pracy w obwodzie otwartym lub zamkniętym. Diody LED z przodu sygnalizują stan alarmu i prawidłowe zasilanie.

Moduł alarmowy SR-336 służy do przemysłowego monitorowania temperatury za pomocą czujników RTD, takich jak Pt, Ni i innych czujników RTD, w połączeniu 2-przewodowym. Wyposażony w dwa regulowane styki przełączne przekaźnika (przełączanie synchroniczne),urządzenie to zapewnia elastyczność. Dzięki opcjom alarmów MIN lub MAX w trybie otwartym lub zamkniętym, SR336 dostosowuje się do Twoich potrzeb. Ustawienia można łatwo regulować – wszystkie elementy nastawcze znajdują się za otwieraną przednią pokrywą. Nawet po zamontowaniu, dostęp do urządzenia i jego konfiguracja są łatwe i dostosowane do Twoich specyficznych wymagań. Stany monitorowania są wyraźnie wyświetlane za pomocą żółtej diody LED.

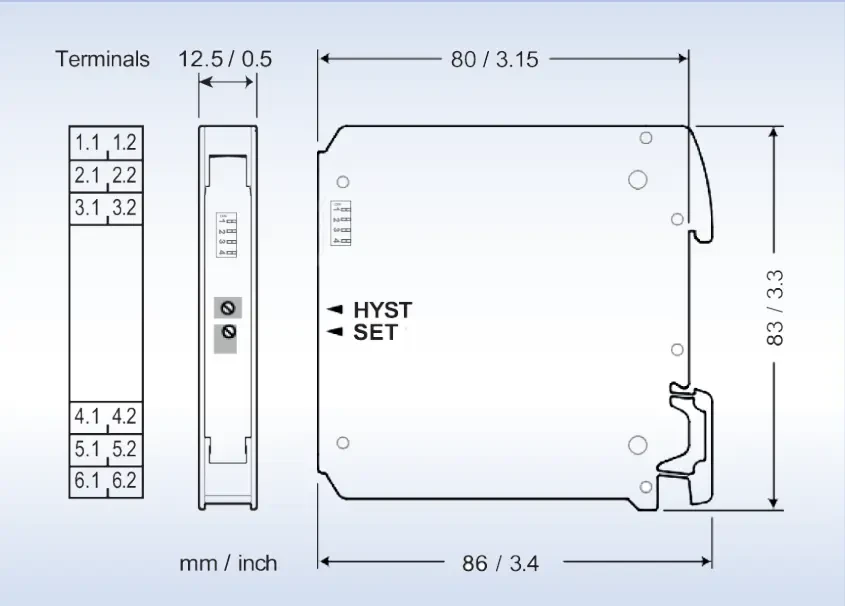

Modul-alarmowy-SR-336

 Moduł alarmowy SR-336 - właściwości

SR-336 to moduł alarmowy z programowalnymi funkcjami alarmowymi, przeznaczona do monitorowania temperatury za pomocą czujników RTD

  • Wejście z dowolnego czujnika RTD lub sygnał rezystancyjny w 2-przewodowym połączeniu
  • Wybieralne zakresy wejściowe 0-300 Ω lub 0-3000 Ω
  • Dwa wyjścia przekaźnikowe z synchronicznym przełączaniem i funkcjami
  • Przekaźniki monostabilne do bezpiecznego wyłączania w przypadku zaniku zasilania
  • Przekaźniki SPDT o obciążalności do 6 A
  • Punkt przełączania i histereza przełączania ustawiane są potencjometrami
  • Funkcje przekaźników ustawiane są przełącznikami DIP Diody LED z przodu do monitorowania stanów i zasilania
  • Wysoka izolacja 4-portowa
  • Separacja ochronna zgodna z normą DIN EN 61140 dzięki wzmocnionej izolacji zgodnej z normą DIN EN 61010
  • Zasilanie 24 V DC
  • Montaż na standardowej szynie DIN 35 mm

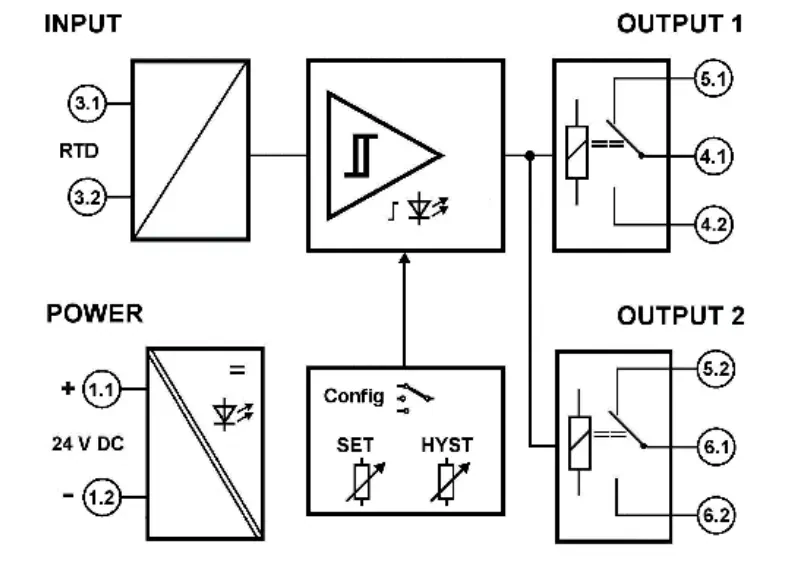

Moduł alarmowy SR-336 właściwości

Parametry

Sygnał wejściowyRTD
0 … 300 Ω / 0 … 3 kΩ
Zasilanie24 V DC
Temperatura pracy-20 ... 60 °C
Montażna szynie DIN
