Czujnik temperatury głowicowy FA5

Kod produktu: Czujnik temperatury głowicowy FA5

Czujnik temperatury głowicowy FA5 przeznaczony jest do pomiaru temperatury cieczy i gazów w prze­my­sło­wych rurociągach i zbiornikach ciśnieniowych.

  • Długość osłony: 100 mm, 160 mm, 250 mm, 400 mm i inna
  • Materiał osłony: stal kwasoodporna 1.4541
  • Średnica osłony: 9 mm, 11 mm
  • Zakres pomiarowy temperatury: -200 ... 550°C, -40 ... 550°C

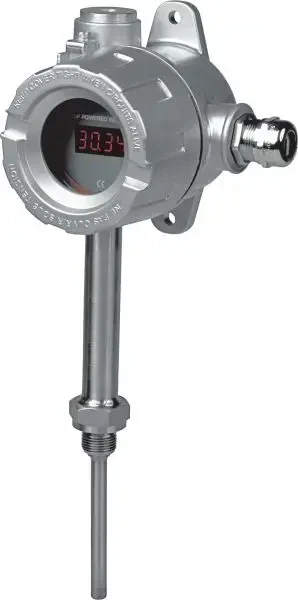

Głowicowy czujnik FA5 do pomiary temperatury

Czujnik głowicowy FH5 przeznaczony jest do pomiaru temperatury cieczy i gazów w prze­my­sło­wych rurociągach i zbiornikach ciśnieniowych. Czujniki temperatury FA5 wyposażone są w lokalny wyświetlacz wartości mierzonej zabudowany w aluminiowej głowicy typu XDI-80 oraz przetwornik temperatury na sygnał analogowy 4 ... 20 mA. Mocowanie czujnika głowicowego dokonuje się przy pomocy gwintowanego króćca spa­wa­ne­go z osłoną.

  • Element pomiarowy
    termorezystor (RTD): Pt100, Pt1000, Pt500, Ni100
    termoelement (TC): NiCr-NiAl (K), Fe-CuNi (J),
    termoelement podwójny (TC): Fe-CuNi (2xJ), NiCr-NiAl (2xK)
    termorezystor podwójny (RTD): 2xNi100, 2xPt100, 2xPt1000, 2xPt500
  • Spoina pomiarowa (dla TC):
    SO — spoina odizolowana od osłony
    SP — spoina zwarta z osłoną (uziemiona)
    SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą
    SOB - spoina podwójna odizolowana od osłony i między sobą

Parametry

Zakres pomiarowy temperatury-200 ... 550 °C
-40 ... 550 °C
Element pomiarowytermorezystor (RTD) Pt100
termoelement (TC) NiCr-NiAl (K)
termoelement (TC) Fe-CuNi (J)
Dokładnośćklasa A (dla RTD)
klasa B (dla RTD)
klasa 1 (dla TC)
klasa 2 (dla TC)
Obwód pomiarowy2 - przewodowy
3 - przewodowy
4 – przewodowy
Spoina pomiarowa (dla TC)SO - spoina odizolowana od osłony
Średnica osłony8mm
9mm
11mm
12mm
Długość osłony100mm
160mm
200mm
250mm
400mm
inna
GwintG1/2"
M20x1,5
Materiał osłonystal kwasoodporna 1.4541
Przetwornik temperaturyinny
APAQ-C130
IPAQ-C202
IPAQ-C330
IPAQ-C520
IPAQ-C530
