Armatura do urządzeń ciśnieniowych

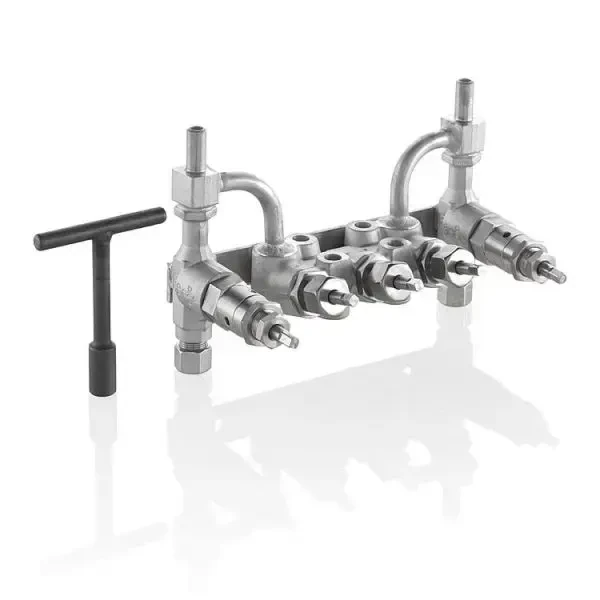

Zawór blokowy pięciodrogowy serii N541.37
Kod produktu: Zawór blokowy pięciodrogowy model N541.37
Właściwości zaworu blokowego pięciodrogowego serii N541.37
Dodatkowe informacje:
- bezpośrednia zabudowa przetwornika zgodnie z DIN 192B,
- nieobracający się grzybek,
- wykonania specjalne,
- zawory testowane zgodnie z DIN 3230,
- ISO 9001.
Wykonanie materiałowe:
- korpus odlany ciśnieniowo,
- powierzchnia dla stali węglowej zabezpieczona galwanicznie,
- trzpień bloku z gwintem wewnętrznym,
- zawór spustowy z gwintem wewnętrznym,
- wymienne gniazdo,
- trzpień walcowany z nieobracającym się grzybkiem,
- klucz nasadowy w komplecie,
- wykonanie specjalne dla tlenu,
- możliwość dostarczenia certyfikatu zgodnie z EN 10204.
Parametry
| Zastosowanie | utrzymanie ruchu |
| Medium | para wodna ciecze gazy/powietrze |
| Materiał | stal 1.0460 stal nierdzewna 1.4571 |
| Temperatura medium | do 200 °C ( uszczelnienie PTFE ) |
| Średnica nominalna | DN 5 |
| Ciśnienie | PN 400 |
| Przyłącze: wlot | pod końcówki do wspawania O.D. 14 x 2,5 mm pod złączki zaciskowe O.D. 14 mm |
| Przyłącze: wylot | wymiary zgodne z DIN 19213 Typ B3 ( zawór spustowy złączka zaciskowa 12 mm ) wymiary zgodne z DIN 19213 Typ B3 ( zawór spustowy złączka zaciskowa 14 mm ) |
| Dopuszczenia | Certyfikat wg EN 10 204 -2.1 Certyfikat wg EN 10 204 -2.2 Certyfikat wg EN 10 204 - 3.1B |
| Producent | Schneider Armaturen |
